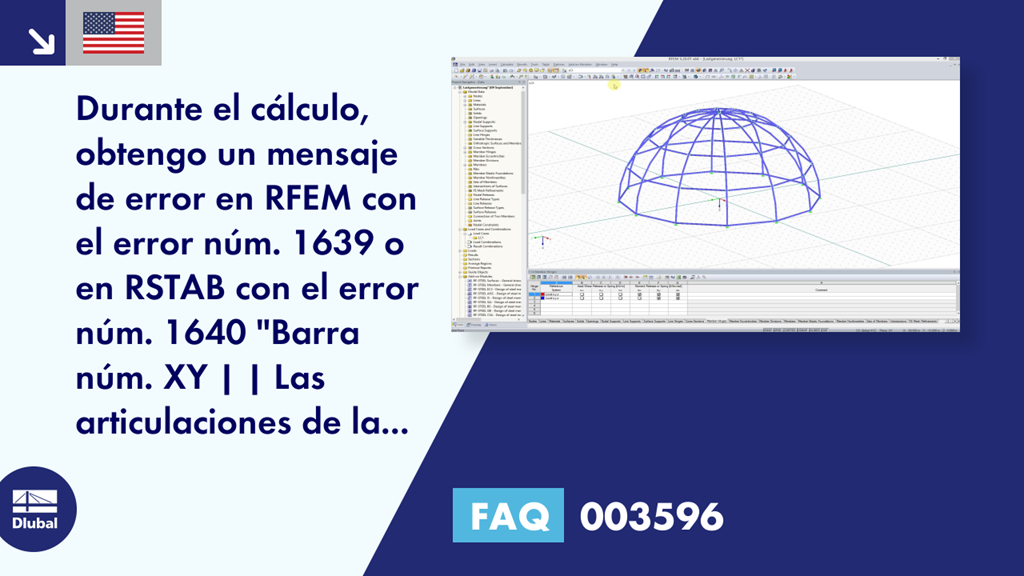

Durante el cálculo recibo un mensaje de error en RFEM con el error núm. 1639 o en RSTAB con el error núm. 1640 "La barra núm. XY | Las articulaciones en barra núm. YZ pueden girar libremente respecto al eje x. Compruébelo en la tabla 1.17, u (1.7 en RSTAB) otra tabla relacionada". ¿Cómo puedo resolver este problema?

Video

Primeros pasos con RFEM

first-steps

Le proporcionamos consejos y trucos para ayudar a iniciarse con los programas principales de RFEM.

21. septiembre 2019

000547

Walter Fröhlich

RFEM

RSTAB

Análisis estructural

Por favor, acepte las cookies de marketing para ver este vídeo.

Pregunta

Durante el cálculo recibo un mensaje de error en RFEM con el error núm. 1639 o en RSTAB con el error núm. 1640 "La barra núm. XY | Las articulaciones en barra núm. YZ pueden girar libremente respecto al eje x. Compruébelo en la tabla 1.17, u (1.7 en RSTAB) otra tabla relacionada". ¿Cómo puedo resolver este problema?

Respuesta

De hecho, este mensaje de error aparece sólo si una articulación en el extremo de la barra que permite el giro sobre el eje local x se ha asignado a una barra en ambos extremos. Por lo tanto, la barra puede girar libremente sobre su propio eje y, de este modo, es inestable.

Asigne una nueva articulación a uno de los extremos de la barra donde el grado de libertad φx no esté articulado.
