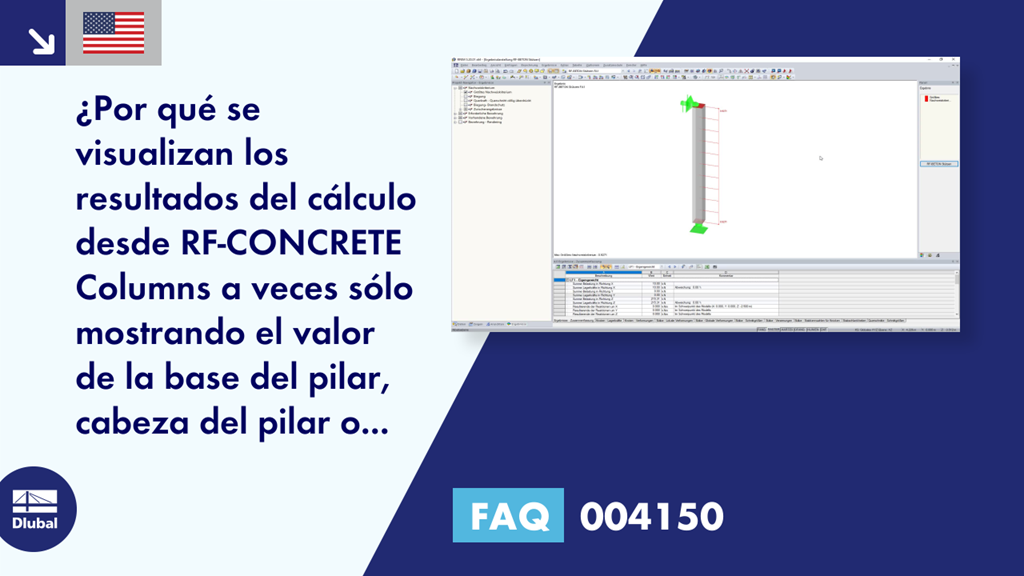

Pregunta frecuente 004150 | ¿Por qué los valores de la base, cabeza o centro de un pilar en los pilares individuales sólo se muestran ...

Pregunta:
¿Por qué los valores de la base, cabeza o centro de un pilar en los pilares individuales solo se muestran parcialmente para los resultados del cálculo en RF -CONCRETE Columns?

Respuesta:
En RF-/CONCRETE Columns, un pilar se diseña como un "componente estructural".

Cuando se muestran los resultados "Flexión", "Fuerza cortante" y "Flexión - Resistencia al fuego", el valor máximo resultante del criterio de cálculo se visualiza como un valor único en la posición determinante (posición x) del cálculo respectivo. Por ejemplo, en la base, cabeza o centro del pilar.

Si selecciona la opción de visualización de resultados "Criterio de cálculo más alto", se visualiza el valor máximo de todos los criterios de cálculo en todo el "componente estructural" (columna).
