Contenidos:
- Introducción a los módulos adicionales de RF-DYNAM Pro
- Cálculo de frecuencias naturales y formas del modo
- Análisis del espectro de respuesta según ASCE 7-16
- Consideración del desplazamiento del piso, cortante del piso y P-delta

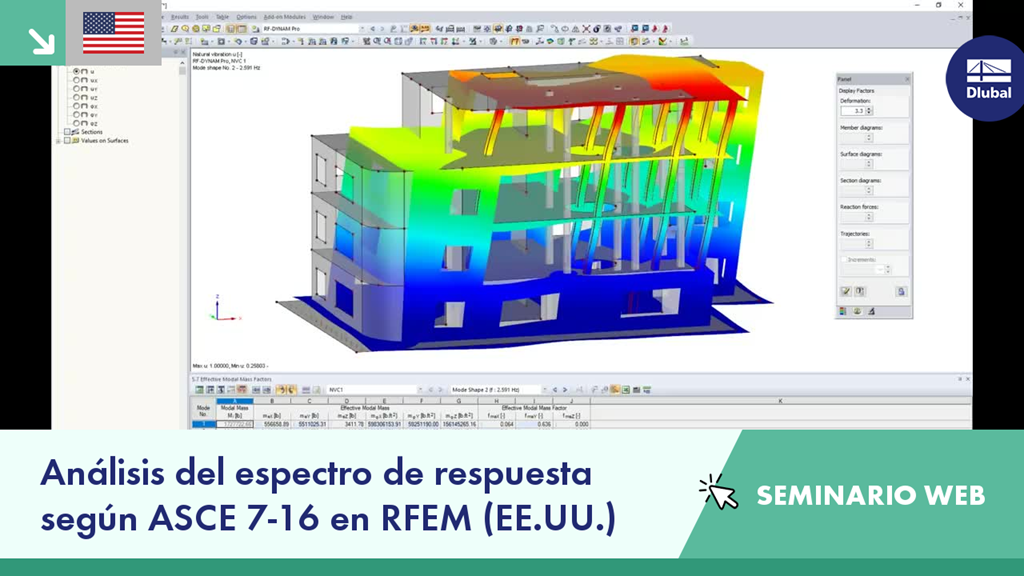

Seminario web: Análisis del espectro de respuesta según ASCE 7-16 en RFEM (EE.UU.)
¿Tiene alguna pregunta?
2024-04-24
Formación en línea
2024-05-23
Seminario web
Duración: 00:00:00 min
Característica del producto
Duración: 00:00:00 min
Duración: 00:02:00 min
Duración: 00:00:00 min
Duración: 00:00:00 min
Característica del producto
Duración: 00:00:55 min
Característica del producto
Duración: 00:00:35 min
Duración: 00:00:00 min
Duración: 00:00:00 min
El cálculo frente a la fatiga según EN 1992-1-1 se debe realizar para componentes estructurales que están sujetos a grandes carreras de tensión y/o muchos cambios de carga. En este caso, las comprobaciones de cálculo para el hormigón y la armadura se realizan por separado. Hay dos métodos de cálculo alternativos disponibles.
Este artículo describe para usted, utilizando el ejemplo de una placa hecha de hormigón con fibras de acero, qué influye en el uso de diferentes métodos de integración y un número diferente de puntos de integración en el resultado del cálculo.
Cuando se trata de cargas de viento en estructuras de tipo edificio según ASCE 7, se pueden encontrar numerosos recursos para complementar las normas de diseño y ayudar a los ingenieros con esta aplicación de carga lateral. De todas formas, a los ingenieros/as les puede resultar más difícil encontrar recursos parecidos para las cargas de viento o para el tipo de estructuras que no son de construcción. Este artículo examinará los pasos para calcular y aplicar cargas de viento según ASCE 7-22 en un tanque circular de hormigón armado con una cubierta de cúpula.
![Vanos basados en la figura 5.2 de [1]](/es/webimage/039540/3493372/01_Abmessungen_EN.png?mw=512&hash=3cc425f1463bd5981b358d5889e3109e07ae1233)
Para diseñar correctamente una viga de cuelgue o una viga en T en RFEM 6 y usando el complemento Cálculo de hormigón, es esencial determinar los anchos del ala para las barras del nervio. Este artículo describe las opciones de entrada de datos para una viga de dos vanos y el cálculo de las dimensiones del ala según EN 1992-1-1.
¿Tiene secciones de pilares individuales o geometrías de muros angulares y necesita un cálculo de la resistencia a punzonamiento para ellos?
No hay ningún problema. En RFEM 6, puede realizar el cálculo de la resistencia a punzonamiento no solo para secciones rectangulares y circulares, sino también para cualquier forma de sección.
Para un análisis del espectro de respuesta de modelos de edificios, puede mostrar los coeficientes de sensibilidad para las direcciones horizontales por planta.
Estas cifras clave le permiten interpretar la sensibilidad a efectos de estabilidad.
El factor de relevancia modal (MRF) puede ayudarle a evaluar en qué medida los elementos específicos participan en la deformada de un modo. El cálculo se basa en la energía de deformación elástica relativa de cada barra individual.
El MRF se puede usar para distinguir entre las deformadas de los modos local y global. Si varias barras individuales muestran un MRF significativo (por ejemplo, > 20 %), es muy probable que la inestabilidad de toda la estructura o una subestructura sea inestable. Por otro lado, si la suma de todos los MRF para un modo propio es de alrededor del 100%, se puede esperar un fenómeno de estabilidad local (por ejemplo, el pandeo de una sola barra).
Además, el MRF se puede usar para determinar las cargas críticas y las longitudes de pandeo equivalentes de ciertas barras (por ejemplo, para el cálculo de estabilidad). Las deformadas de los modos para las cuales una barra específica tiene valores MRF pequeños (por ejemplo, < 20 %) se pueden omitir en este contexto.
El MRF se muestra por deformada de modo en la tabla de resultados en Análisis de estabilidad → Resultados por barras → Longitudes eficaces y cargas críticas.
Puede usar el componente "Corte de placa" para cortar placas (por ejemplo, chapas de refuerzo, chapas de soporte, etc.). Hay varios métodos de corte disponibles:
- Plano: El corte se realiza en la superficie más cercana a la placa de referencia.
- Superficie: Solo se cortan las partes de intersección de las placas.
- Cuadro delimitador: La dimensión más externa que consiste en el ancho y la altura se corta de la placa como un rectángulo.
- Envolvente convexa: La envolvente exterior de la sección se usa para el corte de la placa. Si hay redondeos en los nudos de las esquinas de la sección, el corte se adapta a ellos.
¿Qué productos recomienda para el análisis y dimensionamiento de estructuras de hormigón armado?
En la tabla de los objetos a calcular en el complemento Cálculo de hormigón, los nudos de punzonamiento se muestran en la columna no válidos / desactivados, aunque los he definido como nudos de punzonamiento. ¿Cómo puedo solucionar esto?
¿Cómo puedo generar una carga superficial en barras usando celdas en RFEM 6 o RSTAB 9?
¿Cómo puedo usar plantillas de gráficos para la impresión múltiple de una armadura?
Uso una plantilla para el intercambio de datos con Revit o Rhino/Grasshopper y obtengo un mensaje de error.
¿Hay alguna forma de restablecer la vista en 3D a la perspectiva original si la he ajustado usando el cubo de vistas?
