Pregunta:

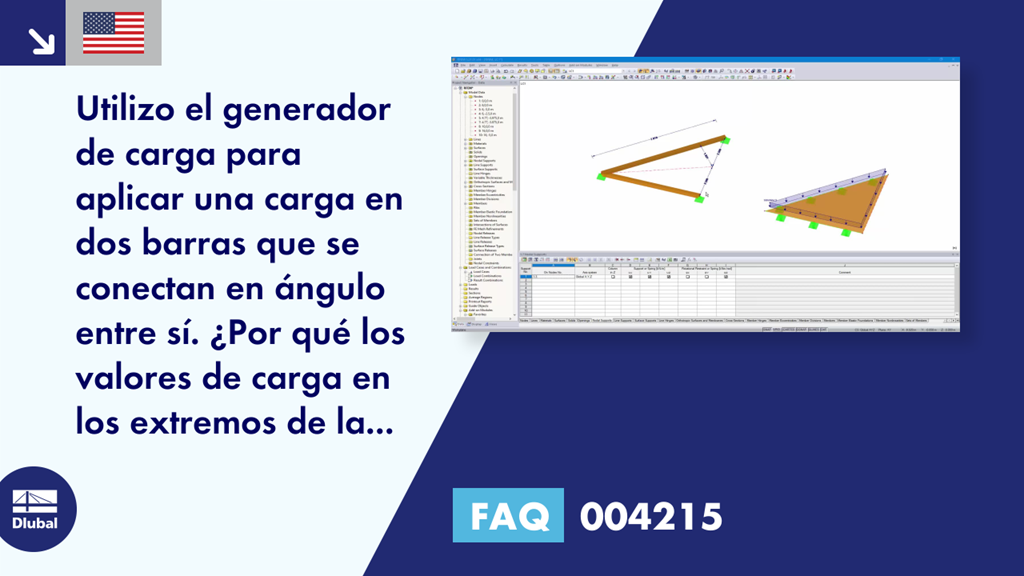

Utilizo el generador de carga para aplicar una carga en dos barras que se conectan en ángulo entre sí. ¿Por qué los valores de carga en los extremos de la barra no son los mismos?
Respuesta:
El sistema estructural mostrado en la imagen 01 se carga utilizando el generador de cargas.
El resultado se muestra en la imagen 02. Debido a las diferentes longitudes de las barras, no hay las mismas magnitudes de carga resultantes en ambas vigas. La imagen 02 también muestra la distribución gráfica de la carga. La conexión rectangular de las barras a la bisectriz se considera como la longitud de aplicación de la carga. Esto corresponde exactamente en ambos casos.
La imagen 03 también muestra la comprobación por medio de un sistema de superficie. Estos también son consistentes con el modelo de barra.
