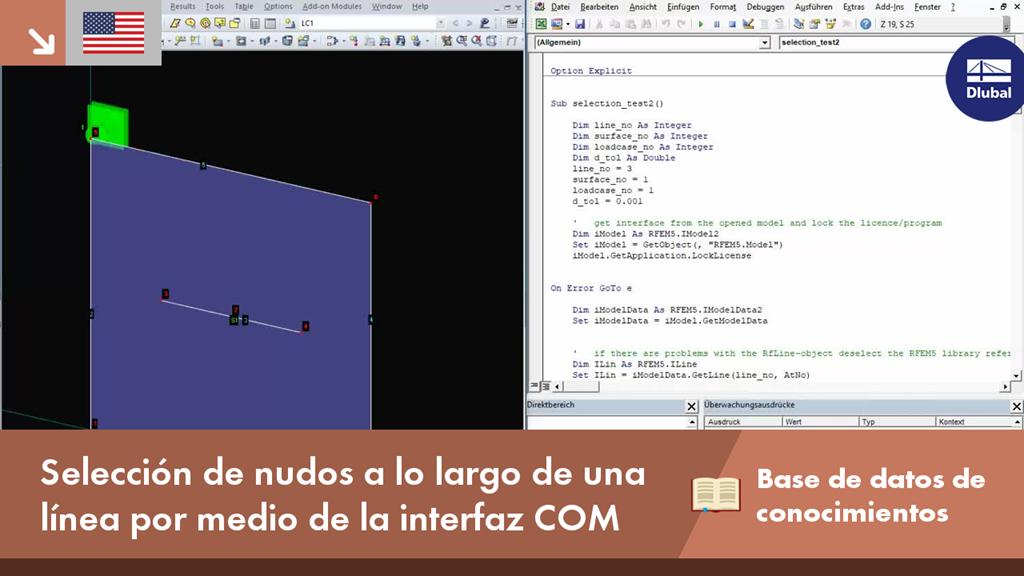

Selección de nudos a lo largo de una línea por medio de la interfaz COM

Nota:
Si lee los resultados de una superficie por medio de la interfaz COM, obtiene un campo unidimensional con todos los resultados en los nudos de EF o puntos de rejilla. Para obtener los resultados en el borde de una superficie o a lo largo de una línea dentro de las superficies, se deben filtrar los resultados en la zona de la línea. El artículo siguiente describe una función para este paso.

Descripción:
Introducción teórica para el cálculo de la distancia

Para encontrar los nudos de elementos finitos que están cerca de la línea o en ella, se debe calcular la distancia del nudo a la línea. Se dan la línea con los puntos inicial y final (N-0 y N-1), y el punto P cuya distancia a la línea se va a determinar. Una forma común de calcular esta distancia es extender un plano que atraviesa el punto P y es perpendicular a la línea recta. Para este propósito, primero se debe establecer una ecuación lineal adecuada. En este caso, se recomienda utilizar la forma del parámetro, que contiene un vector de dirección v. Puede usarlo para configurar la ecuación del plano.

El vector de apoyo P es el punto de resultados P-res a analizar. El vector normal es el vector de dirección de la línea recta porque el plano es ortogonal a esa línea. Antes de calcular la distancia, es necesario determinar el factor s de la línea donde el plano se cruza con la línea. Para este propósito, se reemplaza el vector de ubicación X en la ecuación del plano por la ecuación de la línea recta.
...
