Pregunta:

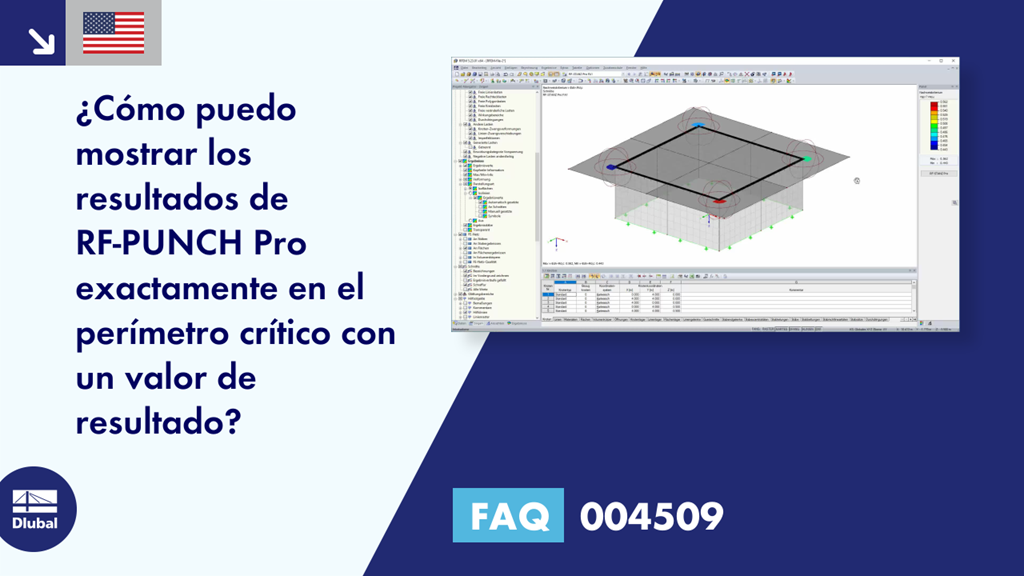

¿Cómo puedo mostrar los resultados de RF-PUNCH Pro exactamente en el perímetro crítico con un valor de resultado?
Respuesta:
Es posible usar las "isolíneas" en lugar de mostrar los resultados con "isobandas" en el gráfico.
Primero, cambie a la visualización "Isolíneas".
Luego, puede establecer adicionalmente en el navegador Mostrar que se visualicen los "Valores de resultados definidos automáticamente" para las isolíneas.
