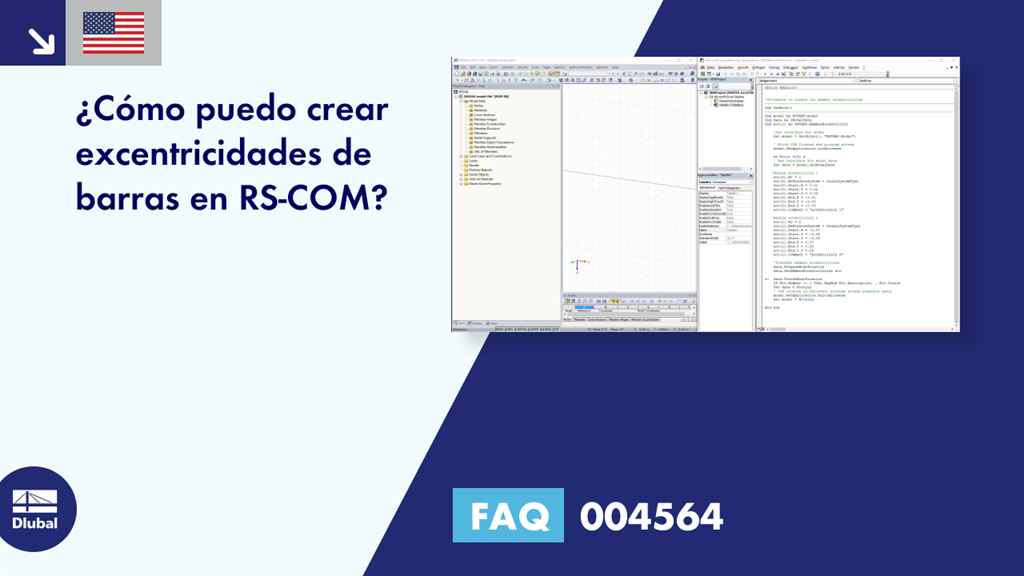

[EN] FAQ 004564 | ¿Cómo puedo crear excentricidades de barras en RS-COM?

Pregunta:
¿Cómo puedo crear excentricidades de barras en RS-COM?

Respuesta:
La siguiente macro de VBA muestra la creación de dos excentricidades de barra. El código fuente se puede encontrar en Descargas.

' ----------------------------------------------- -------------------------------------------------- -
Sub SetEccs ()
' ----------------------------------------------- -------------------------------------------------- -
Modelo atenuado Como modelo RSTAB8
Atenuar datos como IModelData
Dim ecc (1) Como RSTAB8.MemberEccentricity

    ' Obtener la interfaz para el modelo
    Establecer modelo = GetObject (, "RSTAB8.Model")

    ' Bloquear la licencia COM y el acceso al programa
    model.GetApplication.LockLicense

    On Error GoTo e
    ' Obtener la interfaz para los datos del modelo
    Set data = model.GetModelData

   'Define eccentricity 1
    ecc(0).No = 1
    ecc(0).ReferenceSystem = LocalSystemType
    ecc(0).Start.X = 0.01
    ecc(0).Start.Y = 0.02
    ecc(0).Start.Z = 0.03
    ecc(0).End.X = -0.01
    ecc(0).End.Y = -0.02
    ecc(0).End.Z = -0.03
    ecc(0).Comment = "eccentricity 1"

   'Define eccentricity 2
    ecc(1).No = 2
    ecc(1).ReferenceSystem = GlobalSystemType
    ecc(1).Start.X = -0.07
    ecc(1).Start.Y = -0.08
    ecc(1).Start.Z = -0.09
    ecc(1).End.X = 0.07
    ecc(1).End.Y = 0.08
    ecc(1).End.Z = 0.09
    ecc(1).Comment = "eccentricity 2"

    'Transfer member eccentricities
    data.PrepareModification
    data.SetMemberEccentricities ecc

e:  data.FinishModification
    If Err.Number 0 Then MsgBox Err.Description, , Err.Source
    Set data = Nothing
    ' COM licence is unlocked, program access possible again
    model.GetApplication.UnlockLicense
    Set model = Nothing

End Sub
