Pregunta:
Después de importar un archivo, algunos nudos no se encuentran exactamente en una línea. ¿Existe alguna opción para unificar las coordenadas?
Respuesta:
La forma más rápida es editar las coordenadas de varios nudos al mismo tiempo. Para ello, proceda de la siguiente manera: Seleccione todos los nudos afectados (dibujando una ventana o seleccionándolos con la tecla Ctrl) y edítelos (por ejemplo, haciendo doble clic en uno de los nudos seleccionados). Se abre el cuadro de diálogo "Editar nudo". Las coordenadas que ya son uniformes se especifican como un valor. No se muestra ningún valor en las direcciones donde los valores difieren. Puede ajustar las coordenadas para todos los nudos al mismo tiempo.

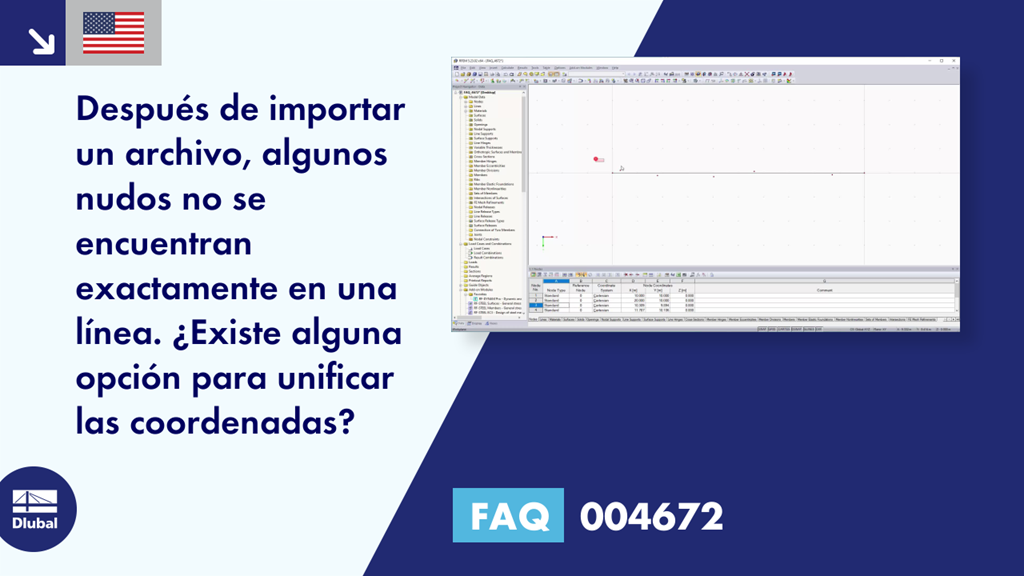

En el ejemplo que se muestra, debe introducir la coordenada Y en el valor deseado para mover los nudos en la línea. El procedimiento se muestra en el video adjunto.
Si desea dividir la línea por los nudos posteriormente, puede usar la función "Conectar líneas o barras". Por lo tanto, la línea se divide en nudos y se crean varias líneas nuevas.
