Pregunta:

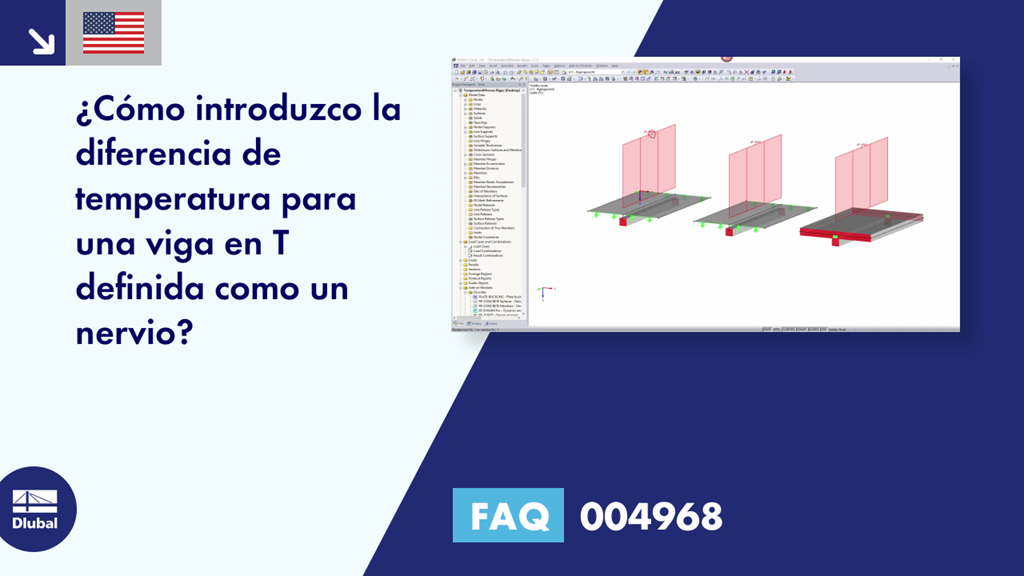

¿Cómo introduzco la diferencia de temperatura para una viga en T definida como un nervio?
Respuesta:
El tipo de carga "diferencia de temperatura" siempre se refiere a la altura de la sección en RFEM y RSTAB. Sin embargo, para un nervio, el componente de placa no se tiene en cuenta para la determinación de la altura de la sección, que es necesaria para la determinación del tamaño de la carga. Por lo tanto, el nervio necesita definir las cargas para la barra y la superficie por separado.
Ejemplo
Supuestos:
Nervio de sección → rectángulo 200/200
Espesor de la superficie → 200 mm
Diferencia de temperatura entre la parte superior e inferior del componente = 200 K.
Resultado de la deformación al modelar el componente como una viga en T (sección)
La carga para el modelo que usa superficies y el nervio se puede componer de la siguiente manera:
La carga de temperatura de la superficie también se determina según este esquema.
En el archivo del modelo adjunto, hay dos variantes de modelado más, en las que la distribución de temperatura para el componente de la placa se diseñó de una manera más realista. Las deformaciones en estas dos variantes del modelo son ligeramente mayores para este ejemplo que en los otros modelos.
