RF-FORM-FINDING | Resultados

RFEM und RSTAB können als Vertreter der allgemeinen Stab- beziehungsweise FEM-Programme eine Vielzahl von Teilgebieten des Bauwesens abdecken. So ist auch die Bemessung von Seiltragwerken in beiden Software-Lösungen möglich. Im Folgenden sollen einige Modellierungs- und Bemessungshilfen vorgestellt werden.

Las estructuras de cables y membranas tensadas se consideran estructuras de construcción muy esbeltas y estéticas. Die teils sehr komplexen doppelt gekrümmten Formen können über geeignete Formfindungsalgorithmen gefunden werden. Ein möglicher Lösungsansatz ist hier zum Beispiel die Formensuche über das Gleichgewicht zwischen der Oberflächenspannung (vorgegebene Vorspannung und zusätzliche Last wie Eigengewicht, Druck etc.) und den gegebenen Randbedingungen.

En RFEM, hay una opción para acoplar superficies con los tipos de rigidez "Membrana" y "Membrana ortótropa" con los modelos de material "Isótropo elástico no lineal 2D/3D" e "Isótropo plástico 2D/3D" (módulo adicional Se requiere RF-MAT NL ).

Esta funcionalidad permite la simulación del comportamiento de deformación no lineal de, por ejemplo, láminas de ETFE.

• Búsqueda de forma de:
  • estructuras de cables y membranas cargadas a tracción
  • estructuras de láminas y vigas cargadas a compresión
  • estructuras mixtas cargadas a tracción y compresión
• Consideración de cámaras de gas entre superficies
• Interacción con la estructura de soporte (diseño de la subestructura según varias normas)
• Las superficies se consideran como elementos 2D y las barras como 1D
• Definición de condiciones de pretensado distintas para superficies (membranas y cáscaras)
• Definición de fuerzas o requisitos geométricos para barras (cables y vigas)
• Consideración de cargas individuales (peso propio, presión interna, etc.) en el proceso de búsqueda de forma
• Definiciones de apoyos temporales para el proceso de búsqueda de forma
• Búsqueda de forma preliminar automática de superficies de membranas (más información...)
• Definición de materiales isótropos u ortótropos para el análisis estructural
• Definición opcional de cargas poligonales libres
• Transformación de los elementos de la forma encontrada en elementos de superficies NURBS
• Posibilidad de la búsqueda de forma combinada mediante la integración de la búsqueda de forma preliminar
• Evaluación gráfica de la nueva forma utilizando coordenadas de colores y trazados de inclinación
• Documentación completa del cálculo con figuras de evaluación adaptables definidas por el usuario
• Exportación opcional de la malla de EF como archivo DXF o Excel

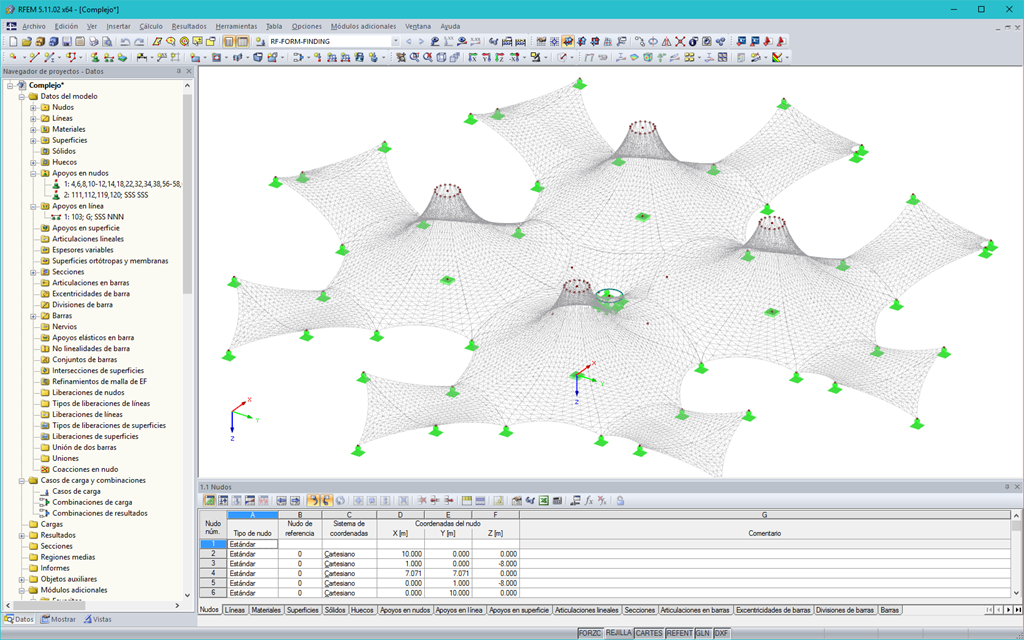

Los resultados del proceso de búsqueda de forma son una nueva forma y los esfuerzos internos correspondientes. Los resultados habituales, como deformaciones, esfuerzos, tensiones y otros, se pueden mostrar en el caso de RF-FORM-FINDING.

Esta forma de pretensado está disponible como estado inicial para todos los demás casos de carga y combinaciones en el análisis estructural.

Para una mayor facilidad al definir los casos de carga, se puede usar la transformación NURBS (Parámetros de cálculo/Búsqueda de forma). Esta característica mueve las superficies originales y los cables a su posición después de la búsqueda de forma.

Al usar los puntos de rejilla de las superficies o los nudos de definición de las superficies NURBS, las cargas libres se pueden situar en partes seleccionadas de la estructura.
