- Definición sencilla de las fases de construcción en la estructura de RFEM, incluyendo la visualización
- Agregar, quitar, modificar y reactivar elementos de barras, superficies y sólidos, así como sus propiedades (por ejemplo, articulaciones en barras y lineales, grados de libertad para apoyos, etc.)
- Combinatoria automática y manual con combinaciones de carga en las fases de construcción individuales (por ejemplo, para considerar cargas de montaje, grúas de montaje y otras cargas)
- Consideración de efectos no lineales como el fallo de la barra traccionada o apoyos no lineales
- Interacción con otros complementos, como por ejemplo Comportamiento no lineal del material, Estabilidad de la estructura, , etc.
- Muestra de los resultados numérica y gráficamente para las fases de construcción individuales
- Informe detallado con documentación de todos los datos estructurales y de carga para cada fase de construcción

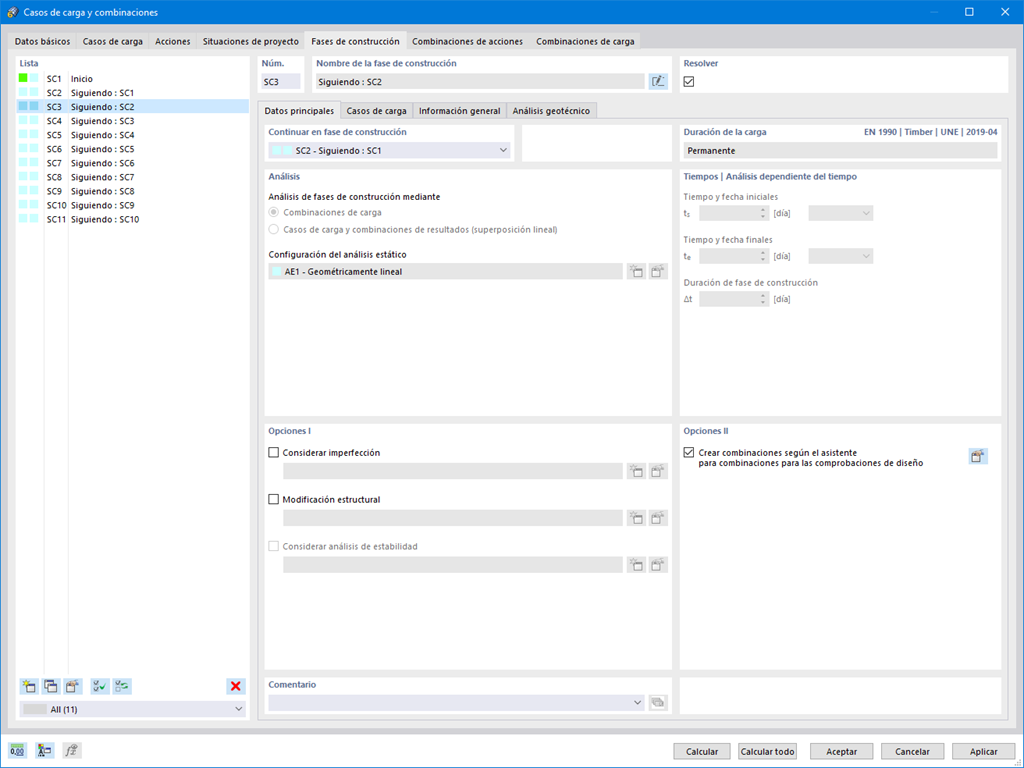

¿Ha creado la estructura completa en RFEM? Muy bien, ahora puede asignar los componentes estructurales individuales y los casos de carga a las fases de construcción correspondientes. En cada fase de construcción, puede modificar las definiciones de liberación de barras y apoyos, por ejemplo.
Así, puede modelar modificaciones estructurales, como las que se producen cuando las vigas de un puente se inyectan sucesivamente o cuando se asientan los pilares. Luego, asigne los casos de carga creados en RFEM a las fases de construcción como cargas permanentes o no permanentes.
¿Sabía que La combinatoria le permite superponer las cargas permanentes y no permanentes en combinaciones de carga. De esta forma, es posible determinar los esfuerzos internos máximos de diferentes posiciones de una grúa o considerar las cargas de montaje temporales disponibles en una sola fase de construcción.
Si surgen diferencias geométricas entre el sistema estructural ideal y el deformado de la fase de construcción anterior, se comparan en el programa. La siguiente fase de construcción se basa en el sistema estructural sometido a tensiones debido a la fase de construcción anterior. Este cálculo no es lineal.
¿El cálculo tuvo éxito? Ahora puede ver los resultados de las fases de construcción individuales gráficamente y en tablas en RFEM. Además, RFEM le permite considerar las fases de construcción en la combinatoria e incluirlas en el diseño posterior.
