- Representación realista de la interacción entre una estructura y el suelo
- Representación realista de las influencias de los componentes de la cimentación entre sí
- Biblioteca ampliable de las propiedades del suelo
- Consideración de varias muestras de terrenos (sondeos) en diferentes localizaciones, incluso fuera de la construcción
- Determinación de asientos y diagramas de tensiones, así como su representación gráfica y tabular
Análisis geotécnico | Características
¿Tiene alguna pregunta?
2024-05-23
Seminario web
2024-06-20
Seminario web
2024-10-23
Formación en línea
Duración: 00:00:00 min
Base de datos de conocimientos
Duración: 00:00:33 min
Duración: 00:00:00 min
Duración: 00:00:00 min
Duración: 00:00:00 min
Base de datos de conocimientos
Duración: 00:01:07 min
Duración: 00:00:53 min
Base de datos de conocimientos
Duración: 00:00:54 min
Duración: 00:00:00 min
El complemento Análisis geotécnico proporciona a RFEM modelos de materiales de suelo específicos adicionales que son capaces de representar adecuadamente el comportamiento complejo del material del suelo. Este artículo técnico es una introducción para mostrar cómo se puede determinar la rigidez dependiente de la tensión de modelos de materiales de suelo.
Este artículo analiza los resultados del análisis geotécnico y su representación gráfica y en tablas en el programa RFEM 6.
Dado que la determinación realista de las condiciones del suelo influye significativamente en la calidad del análisis estructural de los edificios, el complemento Análisis geotécnico se ofrece en RFEM 6 para determinar el cuerpo del suelo a analizar.
La forma de proporcionar los datos obtenidos de las pruebas de campo en el complemento y utilizar las propiedades de las muestras de suelo para determinar los macizos de suelo de interés se discutió en el artículo de la base de conocimientos "Creación del cuerpo de suelo a partir de muestras de suelo en RFEM 6". Este artículo, por otro lado, discutirá el procedimiento para calcular los asentamientos y las presiones del suelo para un edificio de hormigón armado.
La forma de proporcionar los datos obtenidos de las pruebas de campo en el complemento y utilizar las propiedades de las muestras de suelo para determinar los macizos de suelo de interés se discutió en el artículo de la base de conocimientos "Creación del cuerpo de suelo a partir de muestras de suelo en RFEM 6". Este artículo, por otro lado, discutirá el procedimiento para calcular los asentamientos y las presiones del suelo para un edificio de hormigón armado.
La calidad del análisis estructural de los edificios mejora significativamente cuando las condiciones del suelo se consideran de la manera más realista posible. En RFEM 6, puede determinar de forma realista el cuerpo del suelo que se va a analizar con la ayuda del complemento Análisis geotécnico. Este complemento se puede activar en los Datos base del modelo como se muestra en la Imagen 01.
El modelo de material "Hoek-Brown" está disponible en el complemento Análisis geotécnico. El modelo muestra un comportamiento lineal-elástico ideal-plástico del material. Su criterio de resistencia no lineal es el criterio de fallo más común para piedras y rocas.
Puede introducir los parámetros del material utilizando
- Parámetros de roca directamente, o alternativamente mediante
- Clasificación GSI.
Puede encontrar información detallada sobre este modelo de material y la definición de la entrada de datos en RFEM en el capítulo respectivo Modelo de Hoek-Brown del manual en línea para el complemento Análisis geotécnico.
.png?mw=512&hash=6677b2808a6a66c868e0b309d222fa0a57ad16cc)
Una salida gráfica y tabular de los resultados para deformaciones, tensiones y deformaciones le ayuda a determinar los sólidos del suelo. Para lograr esto, use los criterios de filtro especiales para la selección específica de resultados.

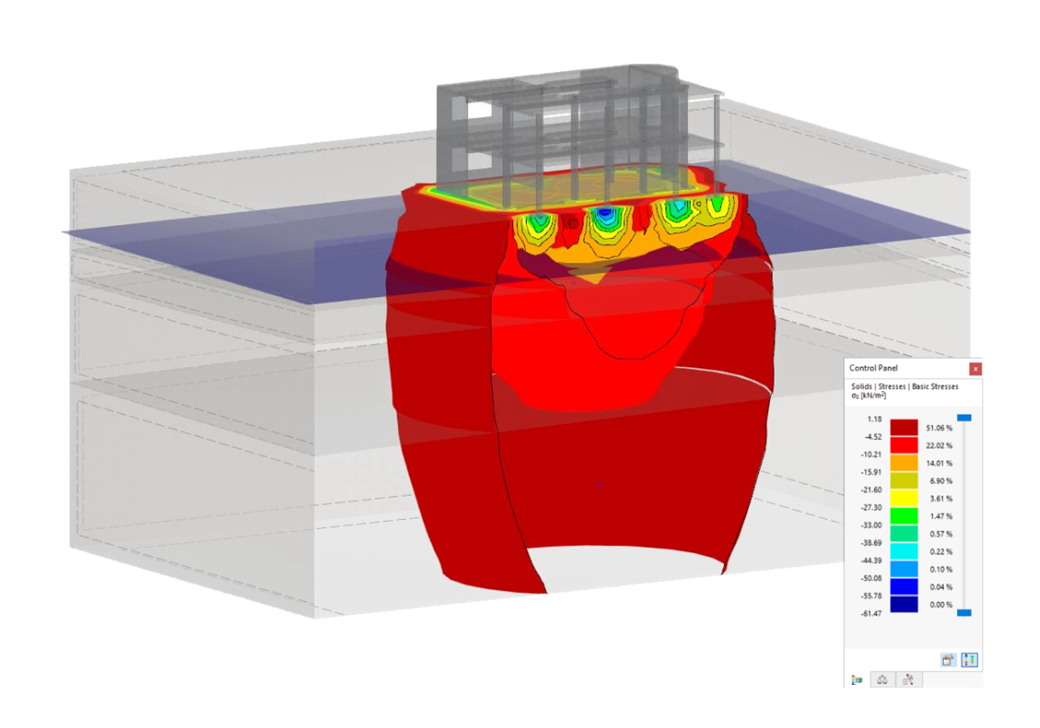

El programa no ' te deja solo con los resultados. Si desea evaluar gráficamente los resultados en los sólidos del suelo, puede usar los objetos guía. Por ejemplo, puede definir planos de recorte. Esto le permite ver los resultados correspondientes en cualquier plano del sólido del suelo.
