- Especificación manual de la temperatura crítica del componente o determinación automática de la temperatura del componente para la duración deseada
- Una amplia gama de curvas de fuego: curva estándar de temperatura-tiempo, curva de fuego externo, curva de hidrocarburos
- Ajuste manual de los coeficientes esenciales para la determinación de la temperatura del acero
- Consideración del galvanizado en caliente de componentes estructurales para la determinación de la temperatura del acero
- Resultados de un diagrama temperatura-tiempo para la temperatura del gas y del acero
- El revestimiento de protección contra incendios como un contorno o un revestimiento de caja con materiales independientes de la temperatura se puede considerar al determinar la temperatura
- Cálculo de barras de acero al carbono o acero inoxidable
- Comprobaciones de diseño de secciones y análisis de estabilidad (método de la barra equivalente) según EN 1993-1-2, apartado 4.2.3
- Comprobaciones de diseño de las secciones de clase 4 según EN 1993-1-2, anexo E.
Cálculo de acero | Resistencia al fuego | Características
¿Tiene alguna pregunta?
2024-05-23
Seminario web
2024-06-20
Seminario web
2024-10-23
Formación en línea
Duración: 00:00:00 min
Base de datos de conocimientos
Duración: 00:01:30 min
Base de datos de conocimientos
Duración: 00:01:02 min
Duración: 00:00:00 min
Duración: 00:01:39 min
Preguntas frecuentes (FAQ)
Duración: 00:00:34 min
Duración: 01:02:00 min
Duración: 01:01:43 min
Duración: 00:00:00 min
Para la capacidad de servicio de una estructura, las deformaciones no deben sobrepasar ciertos valores límite. Este artículo describe un ejemplo que muestra cómo analizar la flecha de barras utilizando los complementos de cálculo y dimensionamiento de Dlubal.
Con el complemento Cálculo de acero, puede diseñar componentes estructurales de acero en caso de incendio utilizando los métodos de cálculo simples según el Eurocódigo 3. La temperatura del componente en el momento de la verificación de diseño se puede determinar automáticamente según las curvas de temperatura-tiempo especificadas en la norma. Además de considerar un revestimiento para la protección contra incendios, también es posible tener en cuenta las propiedades beneficiosas de la galvanización en caliente.
Los tres tipos de pórticos resistentes a momento (Ordinario, Intermedio, Especial) están disponibles en el complemento Cálculo de estructuras de acero de RFEM 6. El resultado del cálculo sísmico según AISC 341-22 se clasifica en dos secciones: requisitos de barras y requisitos de conexión.
El complemento Cálculo de acero en RFEM 6 ahora ofrece la capacidad de realizar el cálculo sísmico según AISC 341-16 y AISC 341-22. Actualmente hay disponibles cinco tipos de sistemas resistentes a fuerzas sísmicas (SFRS).
En el complemento Cálculo de acero puede aplicar un valor para secciones de perfiles conformados en frío según EN 1993-1-3, que realiza el análisis de estabilidad y el cálculo de la sección según los apartados 6.1.2 - 6.1.5 y 6.1.8 - 6.1.10.
Ir al vídeo explicativo
Al realizar un cálculo según EN 1993‑1‑3, es posible representar gráficamente una forma de modo para el pandeo distorsional de una sección y para las secciones de RSECTION.
La forma del modo también se puede generar en RSECTION 1 para las secciones de la biblioteca.
- Cálculo de flechas y comparación con los valores límite normativos o ajustados manualmente
- Consideración de una contraflecha (imperfección de curvatura inicial) para el análisis de flechas
- Son posibles diferentes valores límite, dependiendo del tipo de situación de proyecto
- Ajuste manual de las longitudes de referencia y segmentación por dirección
- Cálculo de flechas relacionadas con la estructura inicial o con la estructura deformada
- Comprobaciones de diseño adicionales dependiendo de la norma de diseño seleccionada (por ejemplo, limitación del respiro del alma según EN 1993-2)
- Visualización gráfica de resultados integrada en RFEM/RSTAB; por ejemplo, la razón de tensiones de un valor límite, la deformación o el pandeo

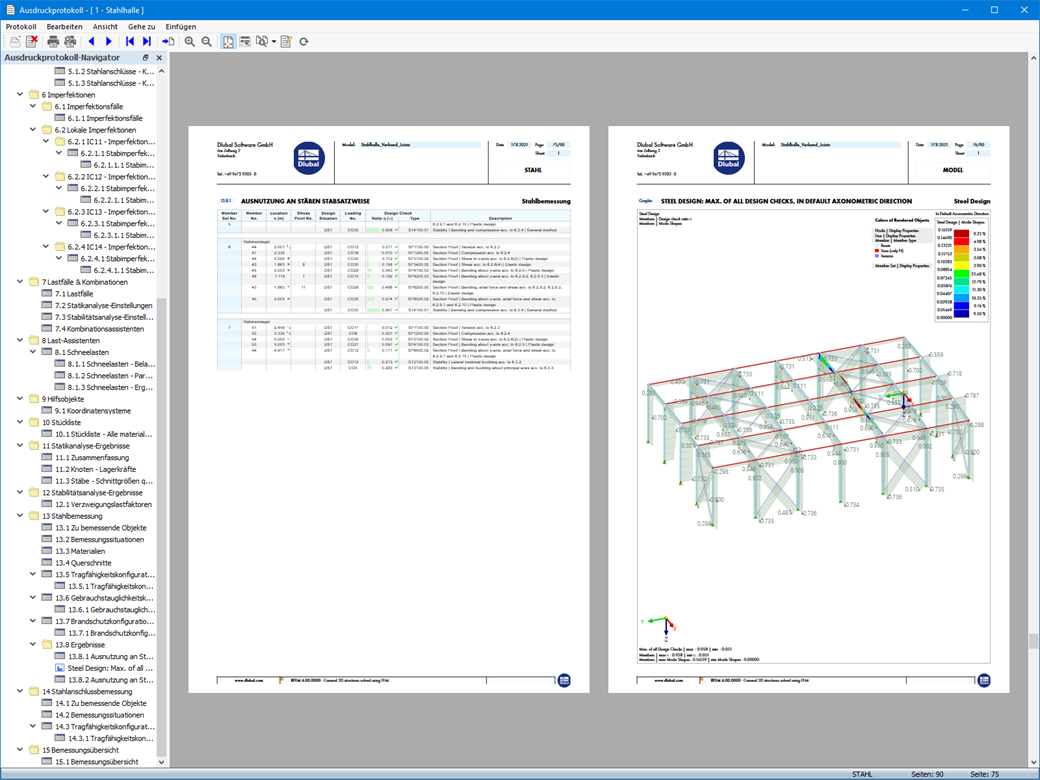

- Integración completa de los resultados en el informe de RFEM/RSTAB
En RFEM/RSTAB, tiene la opción de generar y luego calcular la carga o las combinaciones de resultados necesarias para el estado límite de servicio. Puede seleccionar estas situaciones de proyecto en el complemento Cálculo de acero para la comprobación de flechas. Los valores de deformación calculados se determinan en consecuencia en cada posición de una barra, dependiendo de la curvatura inicial y el sistema de referencia especificados. Finalmente, puede comparar estos valores de deformación con los valores límite.
¿Sabía que ...? Puede especificar el valor límite de deformación individualmente para cada componente estructural en la opción Configuración de capacidad de servicio. Definir la deformación máxima en función de la longitud de referencia como valor límite admisible. Al definir los apoyos de cálculo, puede segmentar los componentes para determinar la longitud de referencia correspondiente automáticamente para cada dirección de diseño.
En función de la posición de los apoyos de cálculo asignados, la distinción entre vigas y voladizos se realiza automáticamente, por lo que el valor límite se puede determinar en consecuencia.
