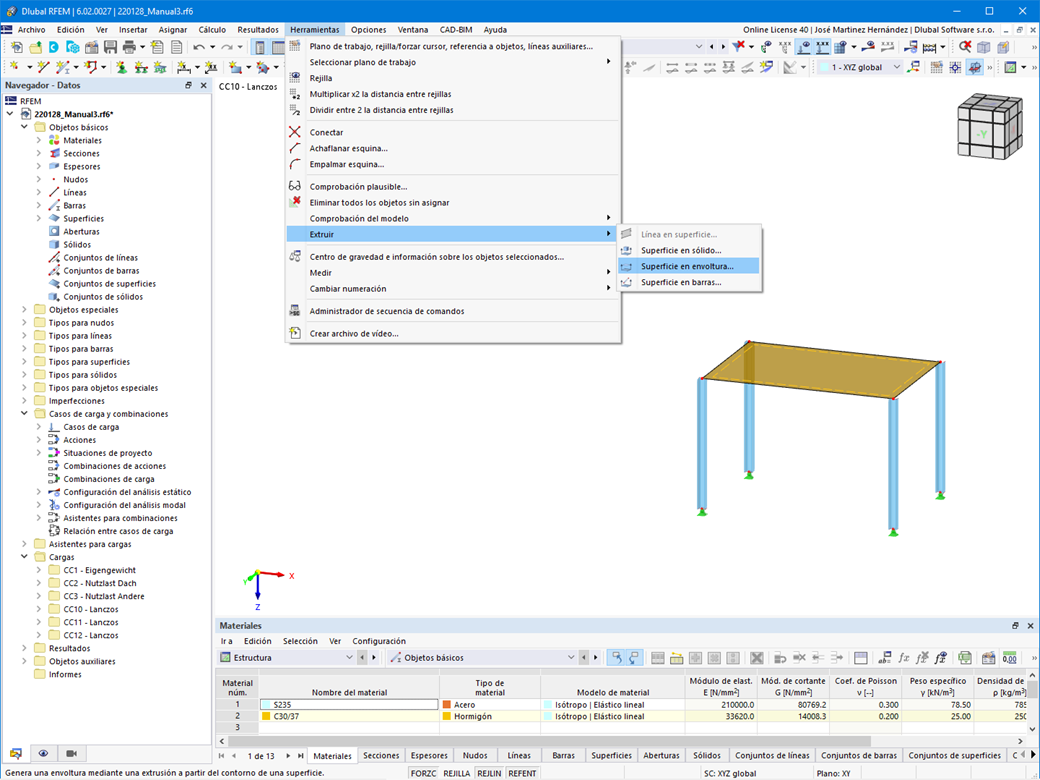

La extrusión de superficies en una carcasa también es posible sin ningún problema. Coloque las propiedades de superficie deseadas entre las líneas de contorno de la superficie y las líneas copiadas. El programa hace el resto por usted.
