Intersección de superficies curvas y sólidos

En RFEM solo tenemos elementos curvos. Aquí puede intersecar fácilmente superficies curvas y sólidos.

Al hacer esto, el programa le genera nuevas superficies manipulables con el tipo de superficie "Recortada". Gracias a esta tecnología, puede crear geometrías muy complejas, como intersecciones de tuberías o aberturas torcidas, con solo un clic.

La intersección de sólidos se lleva a cabo de forma adaptativa utilizando los nuevos tipos de sólido "Agujero" e "Intersección", similar a la teoría de conjuntos. Utilice este método para crear geometrías sólidas nuevas y complejas de manera similar al proceso de producción (taladrado, fresado, torneado, etc.). Con esto, es posible crear formas complejas de zanjas de excavación o formas de sólidos perforados. ¡Es un proceso simple!

Ir al video explicativo

Característica 002555 | Intersección de superficies curvas y sólidos

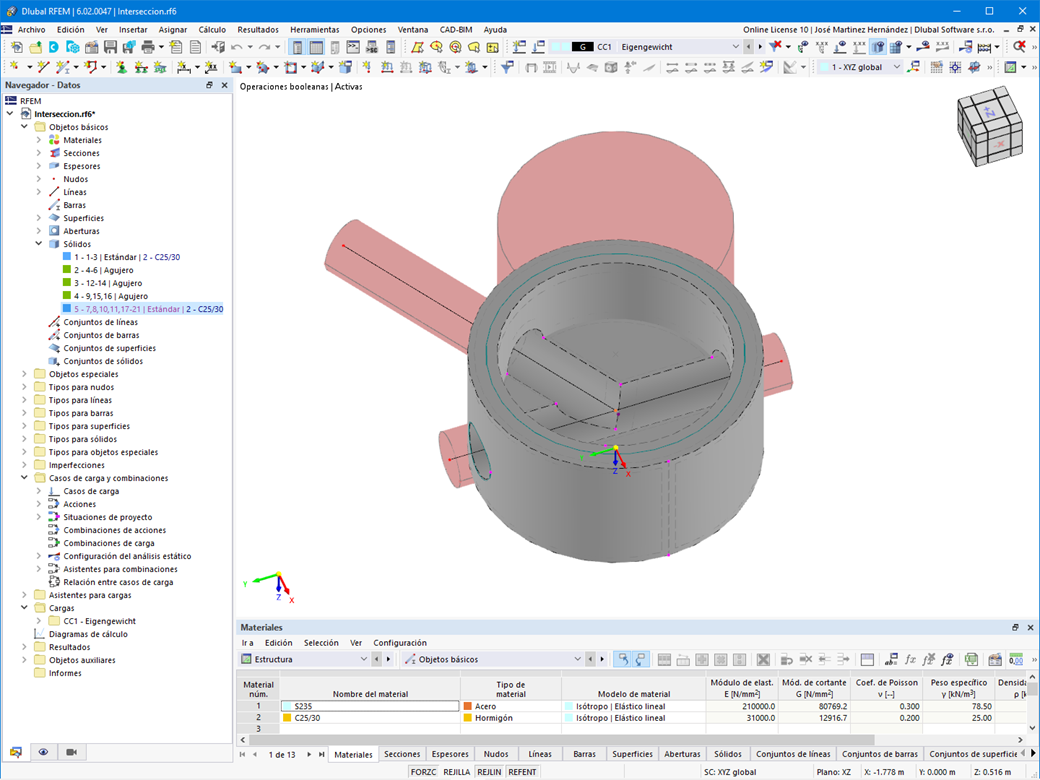

Sólido creado usando el tipo de sólido "Agujero"
