Pregunta

¿Por qué obtengo tantos puntos no designables para muros sólidos?


Respuesta:

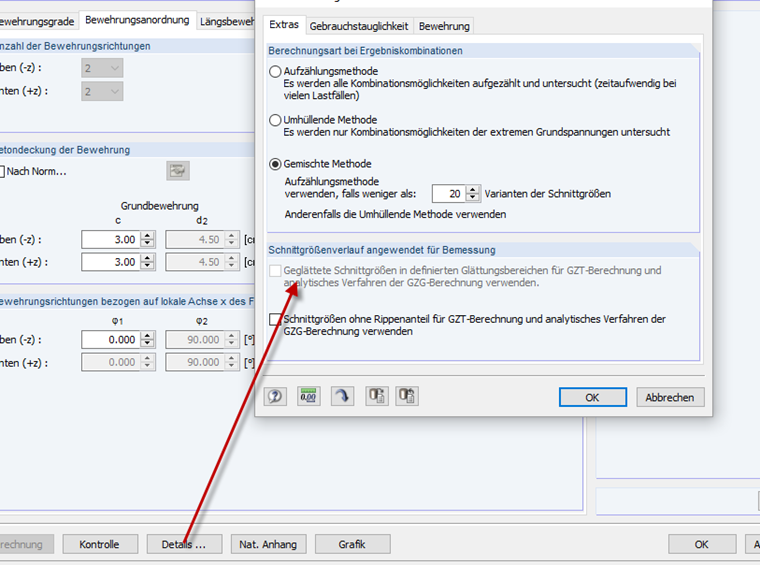

Para vigas de gran canto, recomendaría no optimizar los esfuerzos internos ya que esto reduce el número de puntos no designables. Por lo que pude ver, los otros puntos son los puntos de singularidad. (El mensaje 5 "Zona de compresión de hormigón excedida" en el módulo de hormigón indica esto.) En este caso, sólo es posible discretizar estas áreas de esquina utilizando un refinamiento de malla. De este modo se reducen las áreas no designables. En estas áreas, puede definir adicionalmente una región media.
