Respuesta:

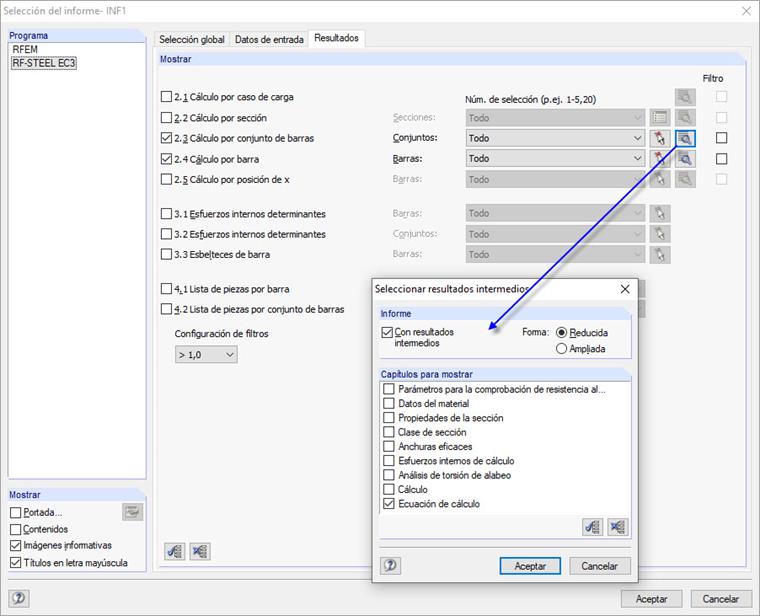

En el informe hay una opción para activar los resultados intermedios. Allí también es posible seleccionar la fórmula de cálculo ("Ecuación de cálculo").
Preguntas frecuentes (FAQ)
Pregunta
Me gustaría incluir fórmulas para las comprobaciones de diseño en el informe de STEEL EC3. ¿Cómo funciona?
