Respuesta:

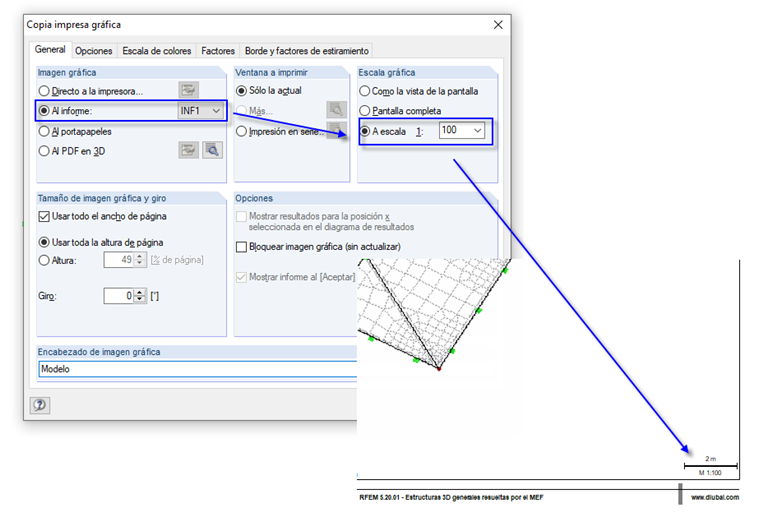

Si imprime un gráfico a la escala en el informe, esto también se
visualizado en el gráfico del informe. La visualización de la escala no se puede ocultar.
Pregunta
¿Cómo puedo ocultar la escala en el gráfico en el informe?
