Respuesta:

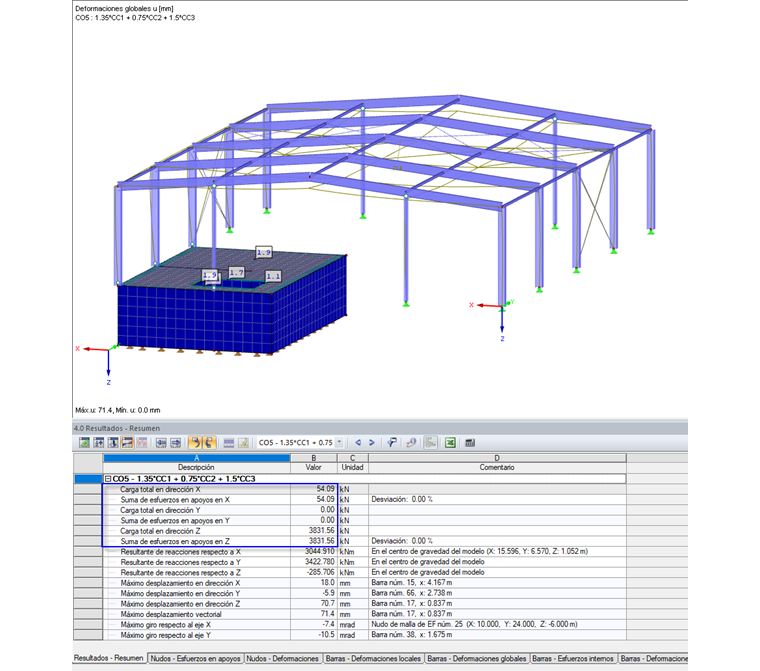

Los resultados se muestran resumidos en la ventana de resultados 4.0 de RFEM y RSTAB. Entre otras cosas, también enumera todas las sumas de las fuerzas en los apoyos, incluyendo las sumas de las cargas en el modelo por caso de carga.
Pregunta
¿Puedo comprobar en el programa si los totales de las fuerzas en los apoyos coinciden con las sumas de todas las cargas?
