La proporción de vidrio utilizada al planificar un edificio está aumentando. Los edificios abiertos y llenos de luz representan el arte moderno de la arquitectura. Sin embargo, los ingenieros especializados tienen que afrontar nuevos retos durante la planificación. Un ejemplo de ello son las fachadas de vidrio a la altura del techo cargadas por un pasamanos. La influencia de esta carga, así como el cálculo de la deformación, se muestran en este artículo.

La carga de paneles de vidrio aislante debido a los efectos climáticos está claramente regulada en DIN 18008. Diese Art der Belastung kann bei entsprechender Scheibengeometrie auch maßgebend für die Bemessung im Zustand der Tragfähigkeit werden. Eine FE-Bemessung am Gesamtsystem mit Abbildung des SZR als Gasvolumen liefert exakte Ergebnisse zur Analyse. Im Gegenzug gewinnt jedoch auch eine stichpunktartige Plausibilitätskontrolle immer mehr an Bedeutung. Nachfolgend werden verschiedene Optionen aufgezeigt, wie diese Kontrollen durchgeführt werden können.

Como se menciona en la Parte 1 del artículo, según la norma actual DIN 18008-3, en la construcción de vidrio se pueden mostrar apoyos puntuales para componentes de vidrio mediante el MEF para calcular el estado límite último adecuado. Las reglas se describen en el anexo B de la norma [1].

En el módulo adicional, seleccione las superficies a calcular (por ejemplo, utilizando la función Seleccionar). La geometría del panel de vidrio, así como las cargas, se importan del modelo de RFEM.

Luego, debe decidir si el cálculo se debe realizar sin la influencia de la estructura circundante (cálculo local) o considerando esta influencia (cálculo global). Si selecciona el cálculo local, cada superficie seleccionada para el cálculo se separa del modelo y se calcula por separado.

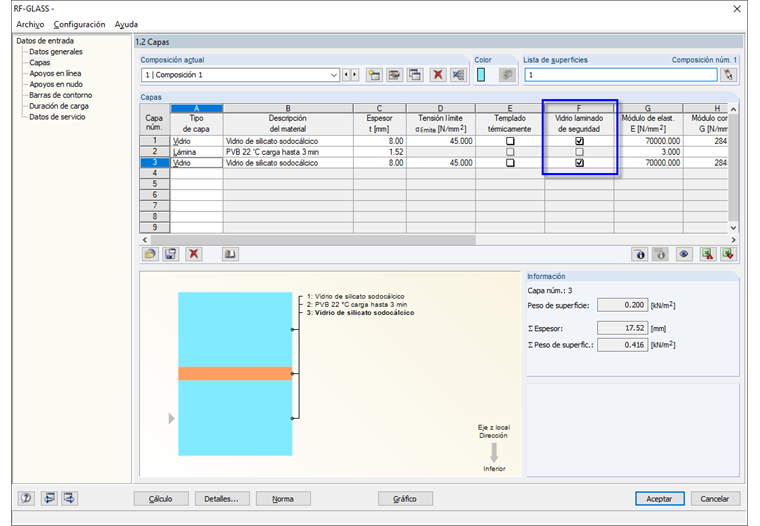

El cálculo global considera la estructura completa, incluyendo los paneles de vidrio introducidos. Todos los datos de la composición del vidrio y las propiedades del vidrio de las capas individuales se deben definir en las ventanas de entrada de datos de RF-GLASS. Puede seleccionar capas de tipo vidrio, lámina y gas. El material deseado se puede importar directamente desde la biblioteca, que contiene una gran cantidad de materiales.

Todos los parámetros de las capas individuales, incluyendo sus espesores, son editables. Además, puede crear una serie de composiciones en RF-GLASS, lo que le permite diseñar diferentes tipos de vidrio juntos.

Para el vidrio aislante, puede considerar las cargas externas, así como las cargas debidas a la temperatura, la presión atmosférica y los cambios de altitud para el análisis. El módulo calcula estas cargas automáticamente en base a los parámetros de carga climática. Si selecciona el tipo de cálculo local, es necesario definir los apoyos en línea, los apoyos en nudos y las barras de contorno de las superficies en RF-GLASS. Estos apoyos y barras se consideran solo en RF-GLASS y no tienen influencia en el modelo creado en RFEM.

Después del cálculo, los resultados se muestran en ventanas de resultados claramente organizadas. De esta manera, se puede encontrar fácilmente la razón de tensiones máxima. También se muestra el diagrama de tensiones por espesor de composición.

Además, RF-GLASS muestra una lista de piezas y, para el vidrio aislante, la presión del gas. Es posible mostrar los resultados gráficamente en el modelo de RFEM.

Tanto las tablas de entrada como las de resultados de RF-GLASS, incluidos los gráficos, se pueden agregar al informe de RFEM. Además, es posible exportar todas las tablas a MS Excel.

• Cálculo de vidrio de una capa o laminado, así como vidrio aislante con capa de gas
• diseño de vidrio curvado
• Opción para seleccionar el cálculo local sin tener en cuenta la influencia de una estructura circundante o el cálculo global con respecto a la influencia de una estructura completa
• Cálculo de tensiones límite según DIN 18008:2010-12 o TRLV:2006-08
• Asignación de cargas a clases de duración de carga
• Amplia biblioteca de materiales que incluye todos los tipos comunes de vidrio, láminas y gases según las normas DIN 18008:2010-12, E DIN EN 13474 y TRLV:2006-08
• Consideración opcional del acoplamiento a cortante de capas
• Consideración de las cargas climáticas
• Cálculo según el análisis estático lineal o análisis no lineal según el análisis de grandes deformaciones. análisis
• Análisis de tensiones, cálculo del estado límite último, cálculo del estado límite de servicio
• Representación gráfica de todos los resultados en RFEM
• Posibilidad de filtrar resultados y escalas de colores en las tablas de resultados
• Exportación directa de datos a MS Excel
