Respuesta:

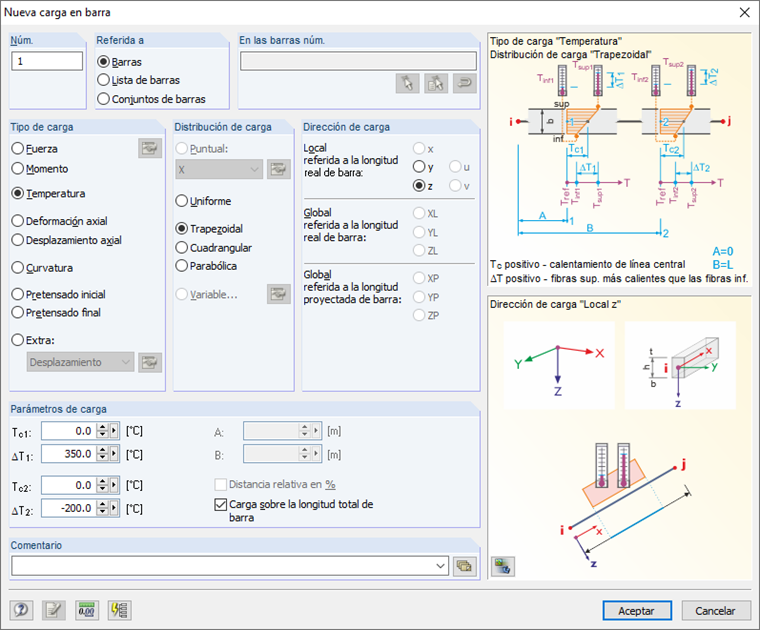

Esto es posible: para este propósito, seleccione la distribución de carga "Temperatura" para la carga en barra y luego especifique una distribución trapezoidal variable en la longitud y la altura de la sección.
Pregunta
¿Puedo definir las cargas de temperatura para las barras en RFEM o RSTAB, siempre que tengan 350°C en el inicio de la barra y 200°C en el extremo?
