En este caso, la combinación más adecuada es un apoyo elástico en barra con apoyos en nudo, que puede fallar con compresión.

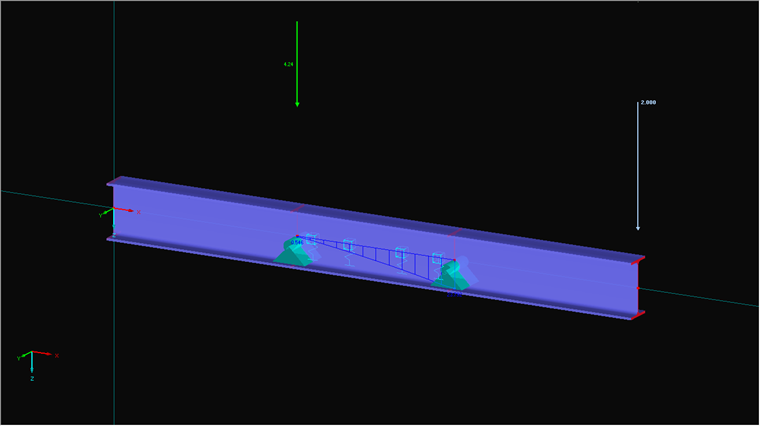

La figura 01 muestra un modelo con un apoyo de este tipo. Como puede ver en los resultados, el apoyo elástico en barra absorbe los esfuerzos de compresión y los apoyos en los nudos absorben los esfuerzos de tracción.
El Sr. Günthel proporciona soporte técnico para los clientes de Dlubal Software y se ocupa de sus solicitudes.
