FAQ 003159 ES

Preguntas y respuestas útiles

  • Preguntas más frecuentes (FAQ)

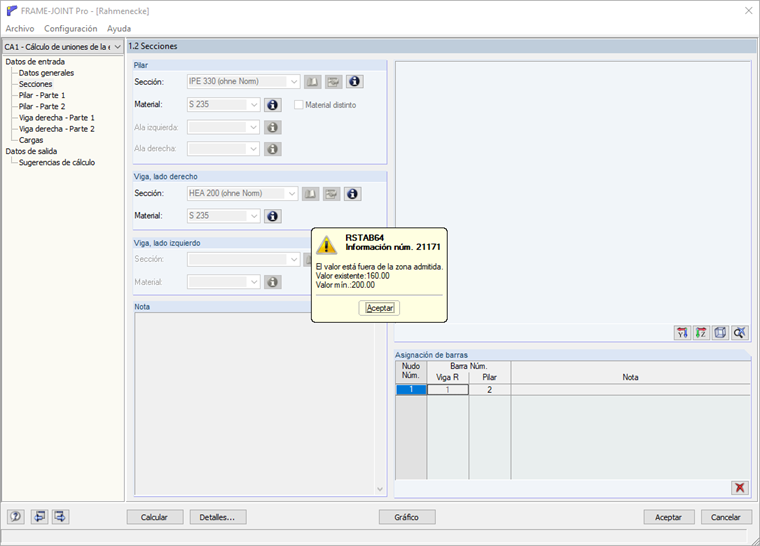

Al calcular una unión utilizando el módulo adicional FRAME-JOINT Pro, aparece un mensaje que dice que el valor está fuera del intervalo permitido (valor existente 160, valor mínimo 200). ¿Qué significa este mensaje?

Respuesta

Este mensaje normalmente se visualiza en el caso de que las dimensiones de la barra no se corresponden.

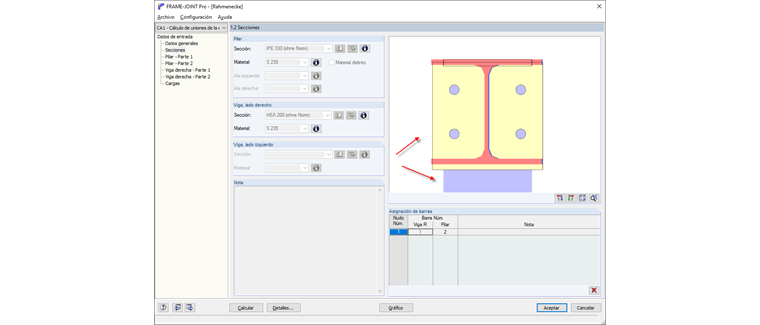

En el modelo de ejemplo, la viga tiene un ancho del ala de 200 mm y el apoyo del pilar de 160 mm.

Esta unión no es válida en el módulo adicional ya que el ancho del ala del pilar debe ser al menos tan grande como el ancho del ala del elemento estructural con el que se va a unir. Tan pronto como se definen las secciones según esta norma, se puede llevar a cabo el cálculo de la unión.

Palabras clave

Nota 21171 Cálculo Válido Mensaje de cálculo

Descargas

Escribir un comentario...

Escribir un comentario...

  • Vistas 243x
  • Actualizado 26. febrero 2021
