Respuesta:

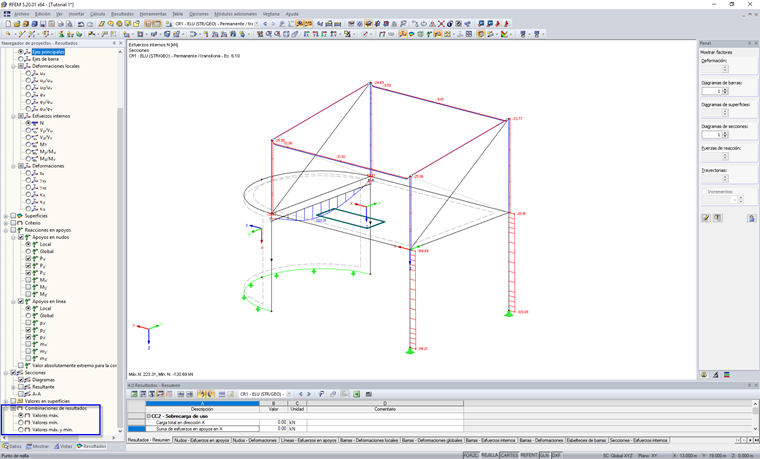

La diferencia entre las columnas RFEM y RF-CONCRETE se debe al establecimiento de las combinaciones de resultados en valores máximos. Si cambia a valores mínimos o máximos y mínimos, se muestran los mismos valores que en el módulo de diseño.
Pregunta
Al dimensionar una columna, los valores de los esfuerzos axiales en las combinaciones de resultados del ULS difieren de los valores en el módulo adicional RF-CONCRETE Columns. ¿Cuál es el motivo?
