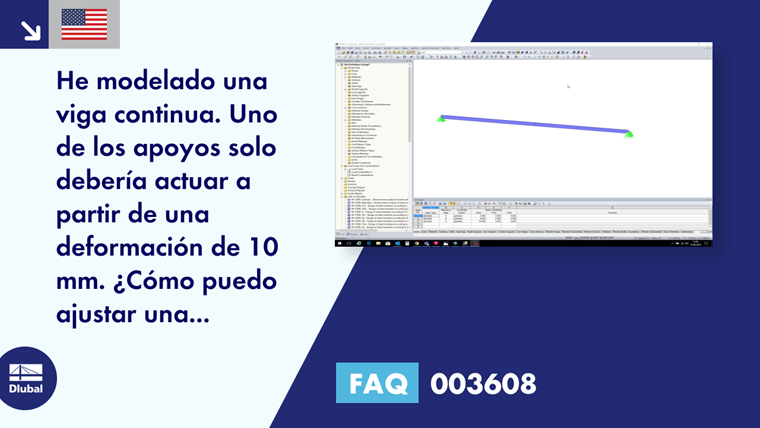

He modelado una viga continua. Uno de los apoyos solo debería actuar a partir de una deformación de 10 mm. ¿Cómo puedo ajustar tal no linealidad?

Respuesta

Aquí se recomienda la definición de deslizamiento. Para hacerlo, debe establecer el efecto parcial en el & quot; No linealidad & quot; Editar el cuadro de diálogo "del cuadro de diálogo" & quot; Editar apoyo en nudos & quot ;. En el cuadro de diálogo "No linealidad - Efecto parcial", ahora puede definir un Deslizamiento en la zona correspondiente. El diagrama adjunto se usa para la comprobación, ver figura 1.

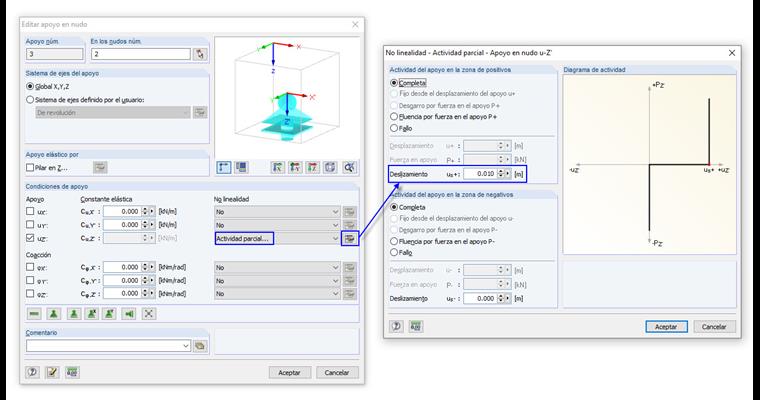

Figura 01 - Definición de deslizamiento
