Respuesta:

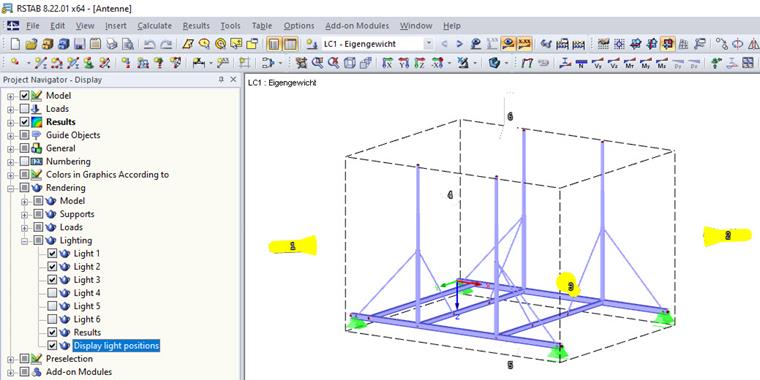

A veces, no es posible imprimir los gráficos más grandes ya que la iluminación de la estructura está controlada por un cuadro en el fondo. Por lo tanto, se pierde algo de espacio en el informe.
Pregunta
El intento de imprimir el relleno de la ventana muestra que hay mucho más espacio en el informe para el gráfico. ¿Es posible cambiar esto?
