Respuesta:

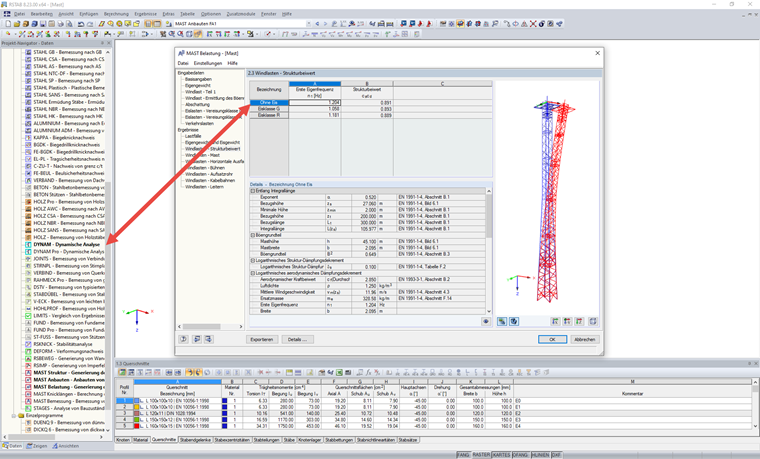

Se requiere la primera frecuencia natural para determinar el coeficiente de estructura. No se determina utilizando una fórmula generalizada, sino el solucionador de valores propios integrado RF-/DYNAM, teniendo en cuenta la distribución de masa real y mostrando los resultados en la columna A de la tabla 2.3.Pregunta
¿Qué fórmula se utiliza en el módulo adicional RF-/TOWER Loading para calcular la primera frecuencia natural para la determinación del coeficiente de estructura?
