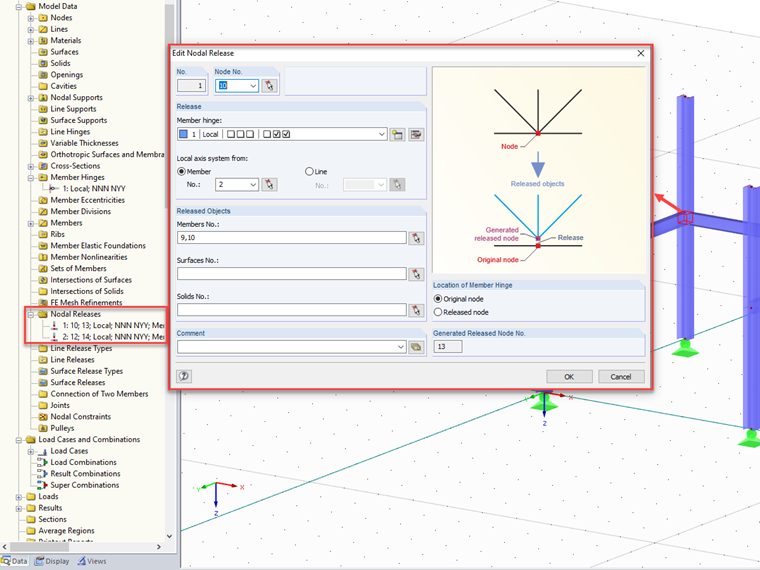

En este caso, recomendamos usar liberaciones nodales. Permiten una transferencia de momentos flectores en el plano del bastidor como una transferencia de fuerzas axiales y cortantes a los pilares.
Los nudos a soltar son los nudos de esquina respectivos con una articulación de momento como articulación del miembro. Los objetos liberados son las barras horizontales en el plano de la estructura que están conectadas a los nodos de las esquinas.
