Pregunta

En RSTAB, me gustaría introducir un módulo rígido de reacción de la subrasante para el muelle de traslación, cortante y torsional. ¿Qué valores tengo que definir?


Respuesta:

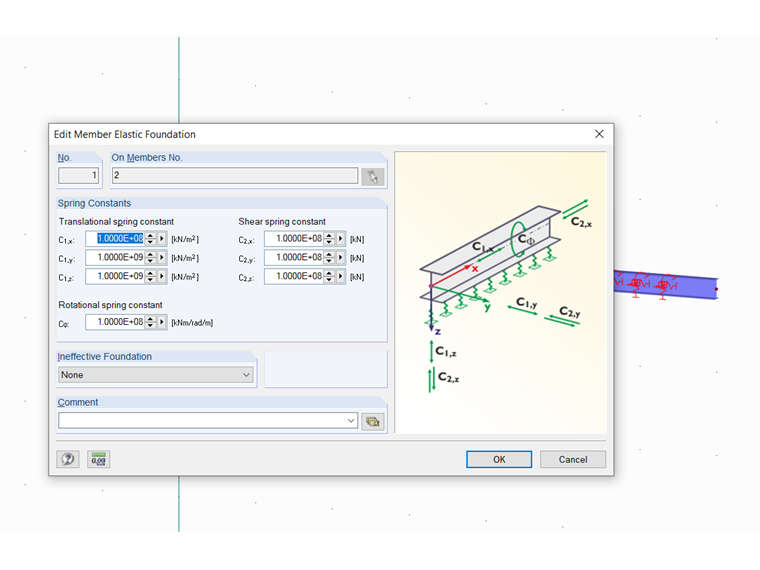

No es posible un apoyo completamente rígido. Los valores máximos de los muelles de traslación, cortante y rotacional están limitados de la siguiente manera:

muelle traslacional
C1, x 1,0 × 10 8 kN/m²
C1, y 1,0 × 10 9 kN/m²
C1, z 1,0 × 10 9 kN/m²

Muelle a cortante
C2, x 1,0 × 10 8 kN
C2, y 1,0 × 10 8 kN
C2, z 1,0 × 10 8 kN

muelle rotacional
Cφ 1,0 × 10 8 kNm/rad/m
