Si quiero imprimir mi modelo como "relleno de ventana" en el informe, a veces sucede que los comentarios y la fuente están cortados de las dimensiones en el informe.

Respuesta

Al imprimir un gráfico con la configuración "relleno de ventana", todos los objetos del contenido de la ventana, que se pueden mostrar absolutamente, se imprimen en el informe de impresión. Sin embargo, los objetos variables, como el texto de las dimensiones o los comentarios, no limitan este gráfico porque el texto se escala según la configuración del zoom.

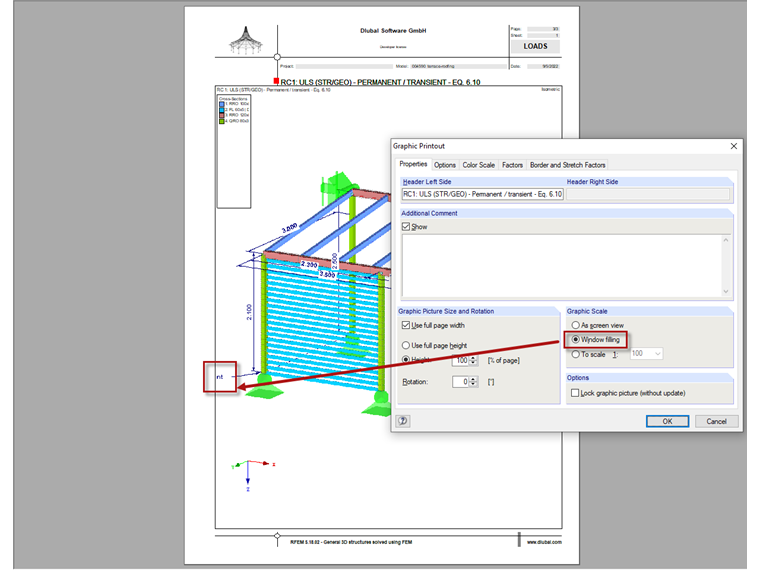

Figura 01 - Comentario en el informe

Por lo general, es muy fácil comprobar si todos los objetos cumplen este requisito: Para hacer esto, active la visualización de las posiciones de luz en el Navegador de proyectos - Mostrar. Todos los objetos que ahora están dentro del cuadro de trazos generalmente también se muestran en el informe.

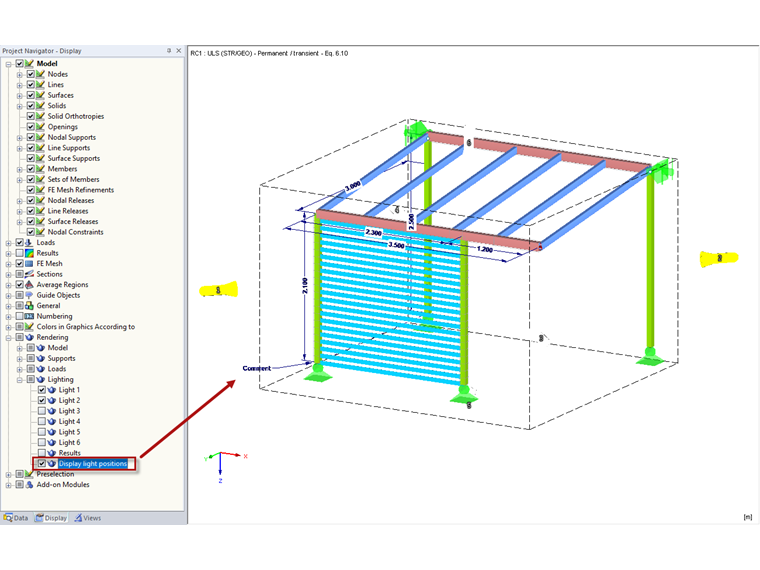

Figura 02 - Mostrar posiciones de luz

Como alternativa, también puede utilizar la configuración "Como vista de pantalla" para la impresión gráfica en este caso.
