¿Cómo puedo introducir o leer un espectro de respuesta a través de la interfaz COM en DYNAM Pro?

Respuesta

La interfaz COM le permite leer o crear un espectro de respuesta definido por el usuario en RFEM y RSTAB.

Para la conversión, es necesario obtener la interfaz para el módulo (IDynamModule) a través de la interfaz para el modelo RFEM (IModel). Esta interfaz se utiliza para crear el caso del módulo (IModuleCase). IModuleCase incluye la función GetRSParams, que se puede usar para leer los parámetros para el espectro de respuesta. Por otro lado, la función SetRSParams puede escribir nuevos datos. El siguiente código de ejemplo lo aclara:

    Dim iApp As RFEM5.Application
Dim iMod As RFEM5.model
Establezca iApp = GetObject (, "RFEM5.Application")

Dim rs_no As Integer
rs_no = 1

On Error GoTo e

'Comprueba la licencia de RS-COM y bloquea la aplicación para que la use COM.
    iApp.LockLicense

Establecer iMod = iApp.GetActiveModel

'get interface del módulo
Dim iDyn como IDynamModule
Establecer iDyn = iMod.GetModule ("DynamPro")

'get interface caso módulo
Dim iDynCase As IModuleCase
Establecer iDynCase = iDyn.GetData

'establecer parámetros del espectro de respuesta
Dim rspara As RSParams
rspara = iDynCase.GetRSParams (rs_no)

Dim rs_spec (0 a 10) como RSTableRow

Índice de atenuación como entero
indice = 0
rs_spec (índice) .s = 0,6
rs_spec (índice) .T = 0

indice = 1
rs_spec (índice) .s = 1,33
rs_spec (índice) .T = 0,153

indice = 2
rs_spec (índice) .s = 1,33
rs_spec (índice) .T = 0,4

indice = 3
rs_spec (index) .s = 1,204
rs_spec (índice) .T = 0,443

indice = 4
rs_spec (índice) .s = 1,07
rs_spec (índice) .T = 0,5

indice = 5
rs_spec (índice) .s = 0,7
rs_spec (índice) .T = 0,761

indice = 6
rs_spec (índice) .s = 0,508
rs_spec (índice) .T = 1,051

indice = 7
rs_spec (índice) .s = 0,367
rs_spec (índice) .T = 1,453

indice = 8
rs_spec (índice) .s = 0,267
rs_spec (índice) .T = 1,995

indice = 9
rs_spec (índice) .s = 0,16
rs_spec (índice) .T = 2,584

índice = 10
rs_spec (índice) .s = 0,16
rs_spec (índice) .T = 5


rspara.UserDefinedTable = rs_spec
rspara.Comment = "prueba rs"
rspara.DefinitionType = ResponseSpectraType.UserDefinedRS
rspara.description = "probar rs mediante COM"
rspara.Number = rs_no

iDynCase.SetRSParams rs_no, rspara

e: If Err.Number <> 0 entonces MsgBox Err.description,, Err.Source

iMod.GetApplication.UnlockLicense
Establecer iMod = Nothing
Establecer iApp = Nothing

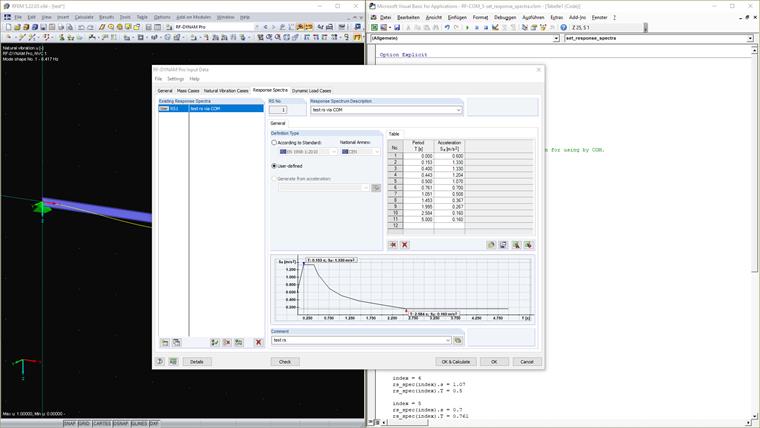

El espectro de respuesta se creó según EN 1998-1: 2010 y tiene 11 puntos. Primero, se creó una matriz del tipo RSTableRow con 11 elementos, se rellenó con datos y luego se guardó bajo la propiedad UserDefinedTable. La transferencia se lleva a cabo utilizando el comando SetRSParams.
