Nervios en Revit para la integración con RFEM

Los elementos de nervio no se consideran para la opción de importación o exportación con REFM a Revit. Ribs are converted to "beam" elements in either scenario.

The comparison in Images 1 and 2 between the rib element in RFEM vs. Revit can be seen.

• Visor 3D | Google
• Visor 3D | Babylon
• Realidad virtual

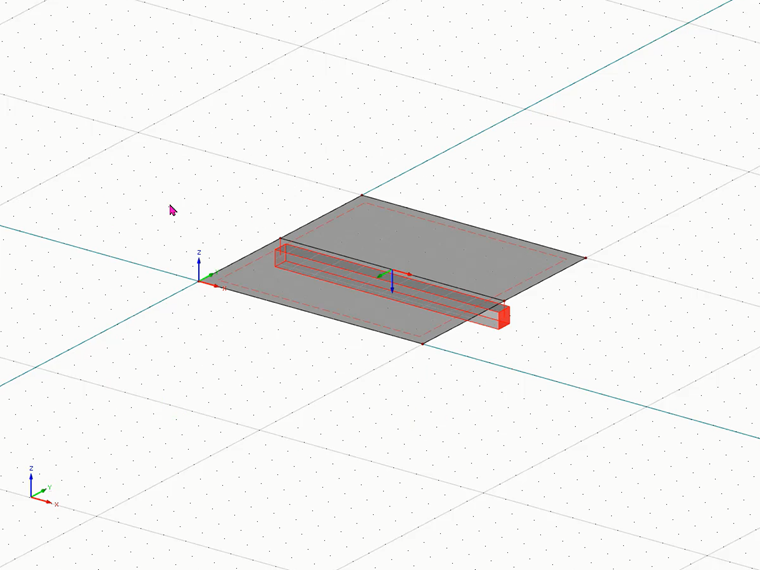

1 Elemento de nervio en RFEM

• Visor 3D | Google
• Visor 3D | Babylon
• Realidad virtual

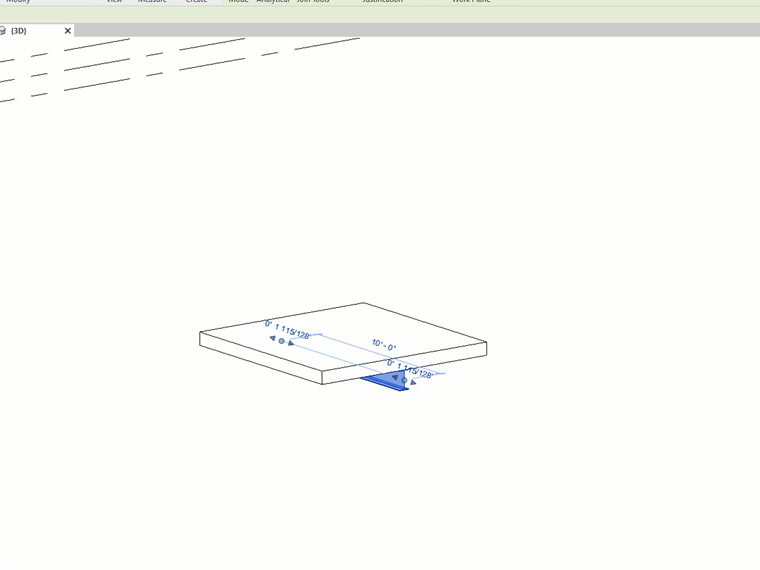

2 Elemento de nervio exportado como viga con excentricidad en Revit

The eccentricity is applied, but it is not listed as a rib element and does not include integrated widths.

• Visor 3D | Google
• Visor 3D | Babylon
• Realidad virtual

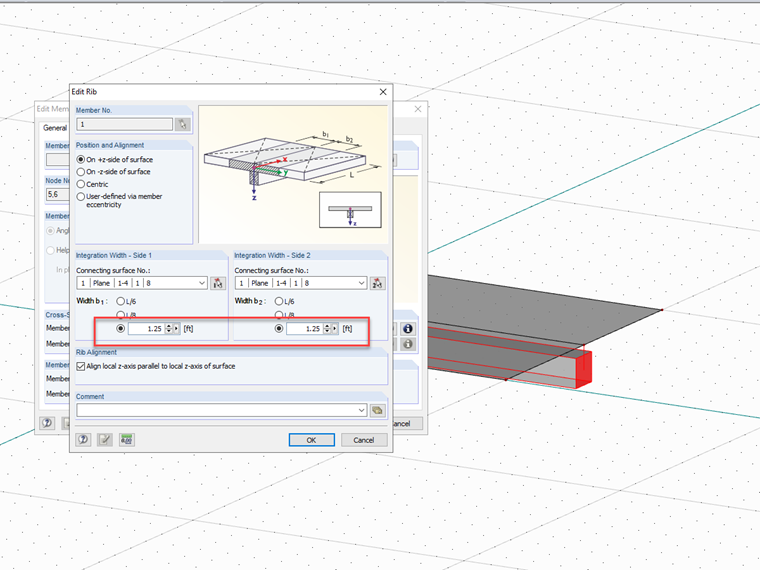

3 Anchos integrados
