Respuesta:

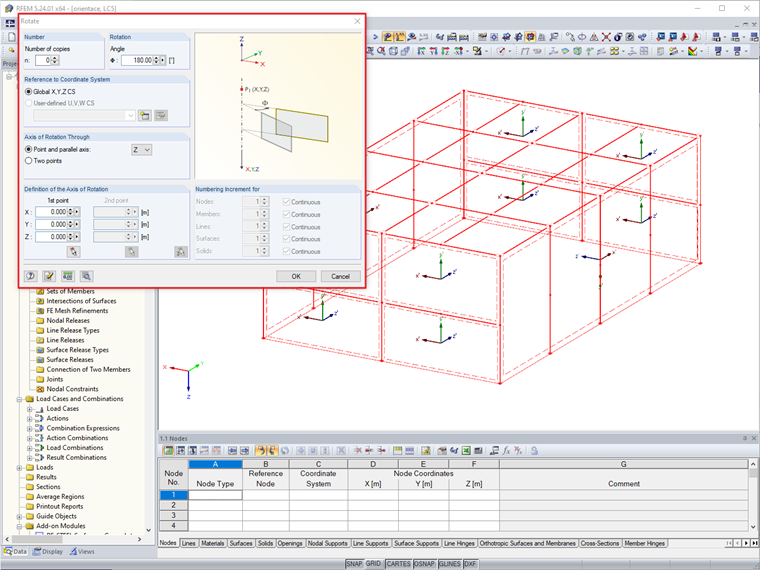

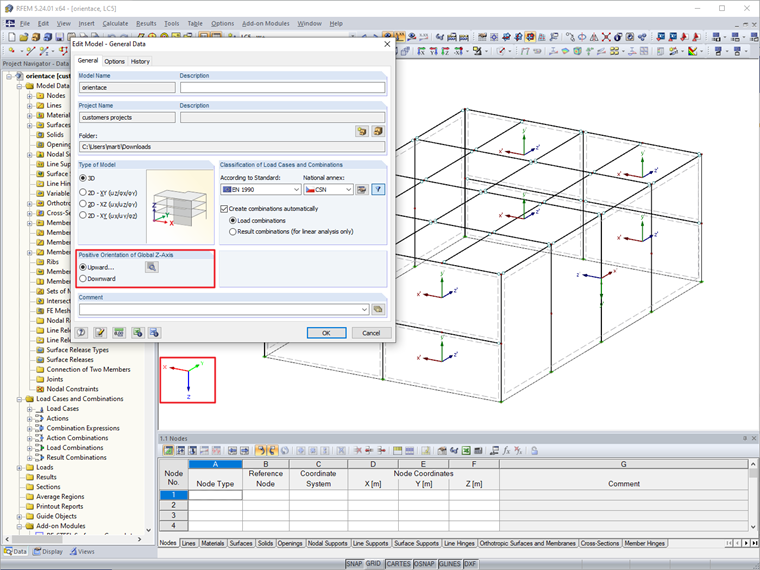

El problema está en la orientación del modelo. En los Datos generales del modelo, la orientación positiva del eje Z global se establece hacia arriba. Sin embargo, el modelo completo se crea como si estuviera hacia abajo. Por lo tanto, el modelo tiene los cimientos hacia arriba y el techo hacia abajo. Desafortunadamente, en este caso no ayuda simplemente cambiar la orientación del eje Z global. Es necesario girar el modelo para que los generadores de carga puedan funcionar correctamente.
Pregunta

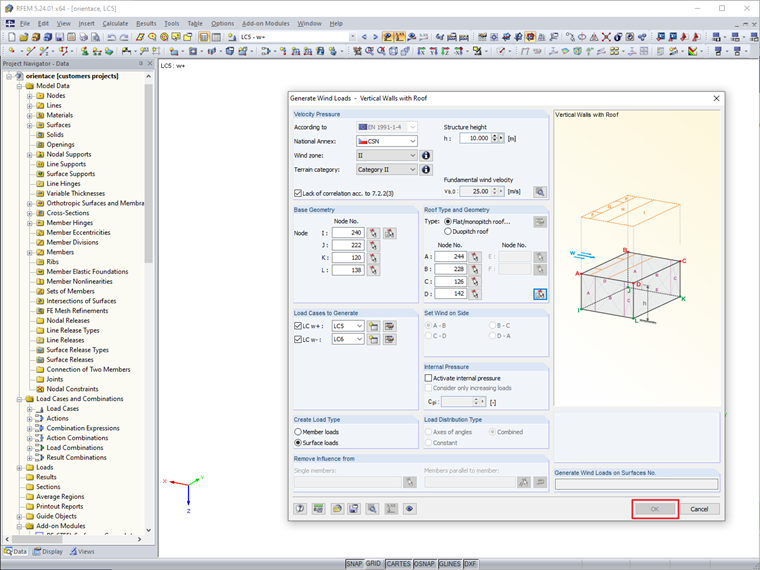

En el generador de cargas de viento para cubiertas a dos aguas/a dos aguas, no es posible hacer clic en Aceptar. ¿Cómo debo configurar el generador para que sea posible generar la carga?
