¿Es posible mantener los resultados de RWIND Simulation al eliminar la malla de EF si solo ajusto los materiales o las condiciones del apoyo?
Respuesta
Sí, lo hace. Puede mantener los resultados de RWIND Simulation si se elimina la malla de EF. Para hacer esto, seleccione la opción Mantener los resultados de la simulación de viento si se elimina la malla en la configuración de RWIND Simulation:

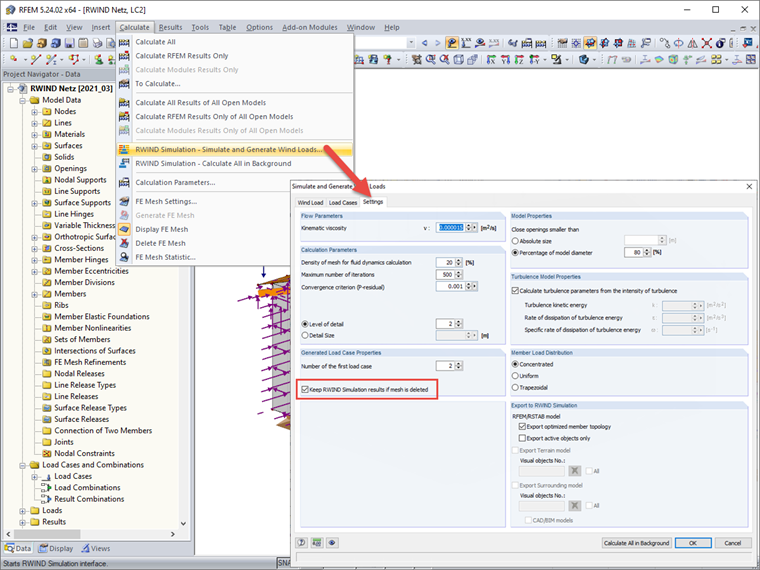

Imagen 01 - Mantener los resultados de la simulación de RWIND si se elimina la malla
No se requiere un nuevo cálculo por RWIND Simulation si se cambia el material, se ajustan las condiciones del apoyo o se realizan otros cambios que no afectan el análisis CFD.
Después de ajustar el material, se elimina la malla de EF y, por lo tanto, también el caso de carga RWIND. Sin embargo, puede volver a generar este caso de carga RWIND en unos segundos creando las cargas de nuevo en RFEM usando Cálculo → RWIND Simulation - Calcular todo en segundo plano .

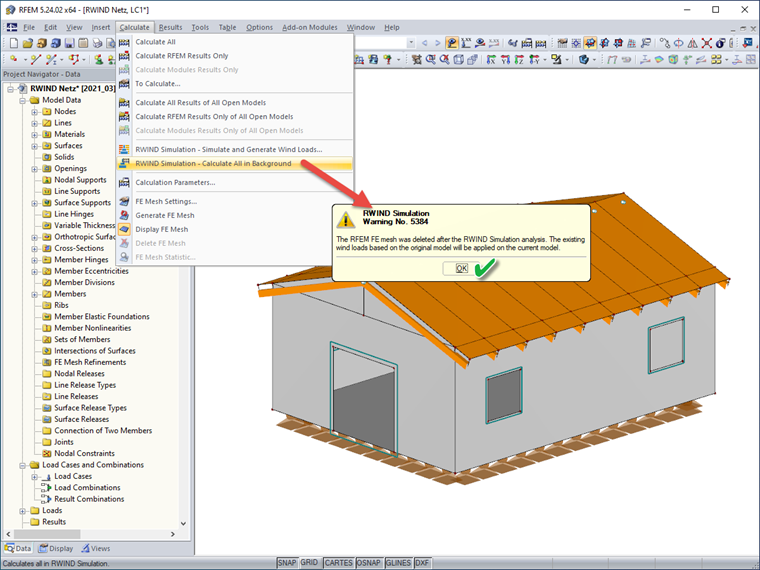

Imagen 02 - Regeneración de cargas después de ajustar el modelo

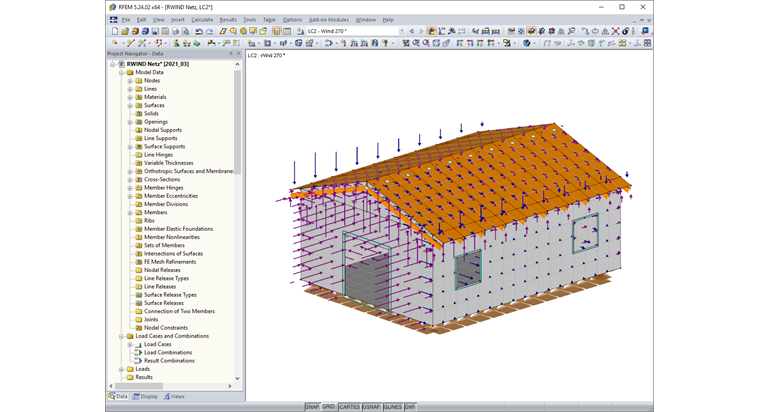

Entonces, los resultados están disponibles de nuevo.
