Respuesta:

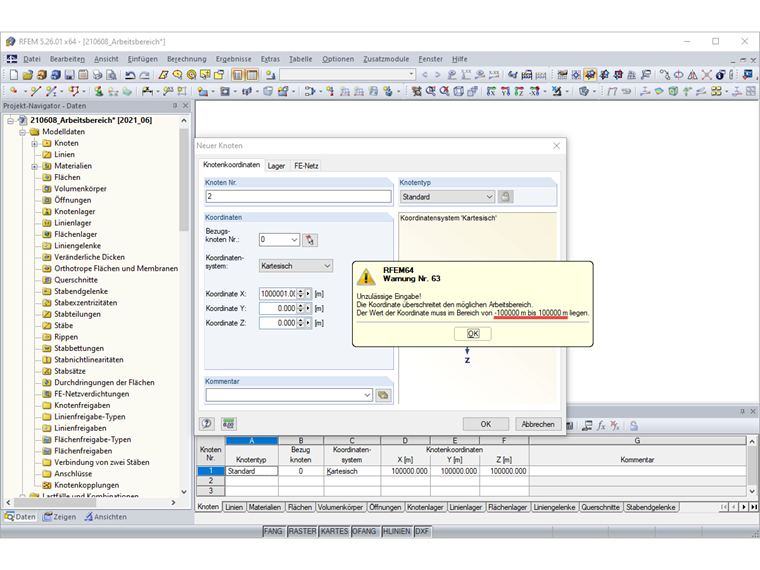

El valor de las coordenadas debe estar en el intervalo de -100 000 m a 100 000 m.
Preguntas frecuentes (FAQ)
Espacio de trabajo de RFEM
¿Cuál es el tamaño del espacio de trabajo en RFEM?
