¿Por qué se generan nuevos CC durante el cálculo en RF-/FOUNDATION Pro?

Respuesta:

Si se activa el cálculo deslizante y/o el método 2 * en RF-/FOUNDATION Pro, el programa requiere excentricidades de carga características para estas comprobaciones de cálculo según EN 1997-1-1.

Preguntas frecuentes (FAQ)

FAQ 005226 | ¿Por qué se generan nuevos CC durante el cálculo en RF-/FOUNDATION Pro?

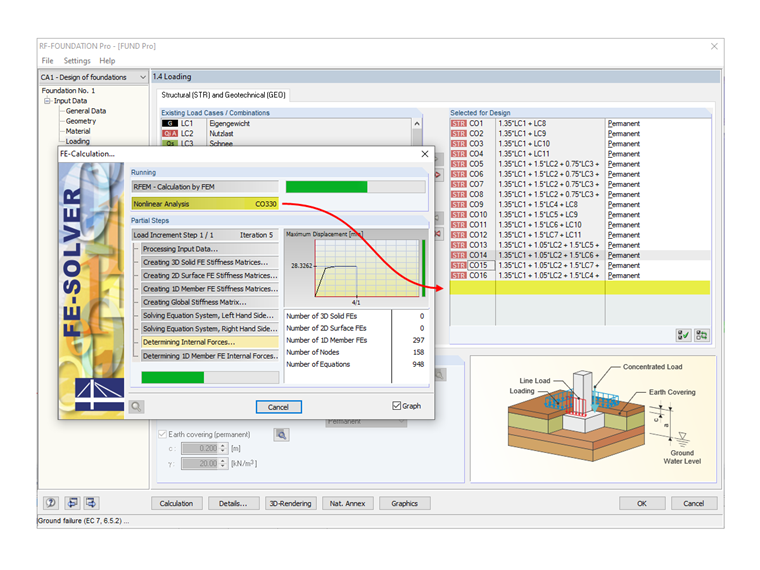

Sin embargo, tiene que seleccionar una carga ELU de pliegue gamma (LC o RC) para el cálculo. Luego, el módulo adicional RF-/FOUNDATION Pro genera automáticamente casos de carga característicos a partir de estos casos de carga de plegado gamma (CO o RC) y los guarda en segundo plano en el módulo. Durante el cálculo del caso del módulo, obtendrá el diagrama de convergencia del cálculo de las CO que no existen en el modelo.
