Cálculo de comprimentos efetivos no exemplo de um pórtico de dois andares

Com os módulos adicionais RF-STABILITY ou RSBUCK para o RFEM e o RSTAB, é possível realizar análises de valores próprios para estruturas de barras para determinar os fatores do comprimento efetivo. Os coeficientes de comprimento efetivo podem então ser utilizados para o dimensionamento da estabilidade.

O exemplo seguinte determina os comprimentos efetivos para um frame de dois andares. Estes coeficientes serão comparados com o cálculo manual. Para isso, será utilizado um exemplo da literatura técnica.

Neste exemplo, a estrutura consiste numa estrutura de pórtico onde todas as vigas constituem uma HEB 300 e todas as colunas uma HEB 200 para simplificação.

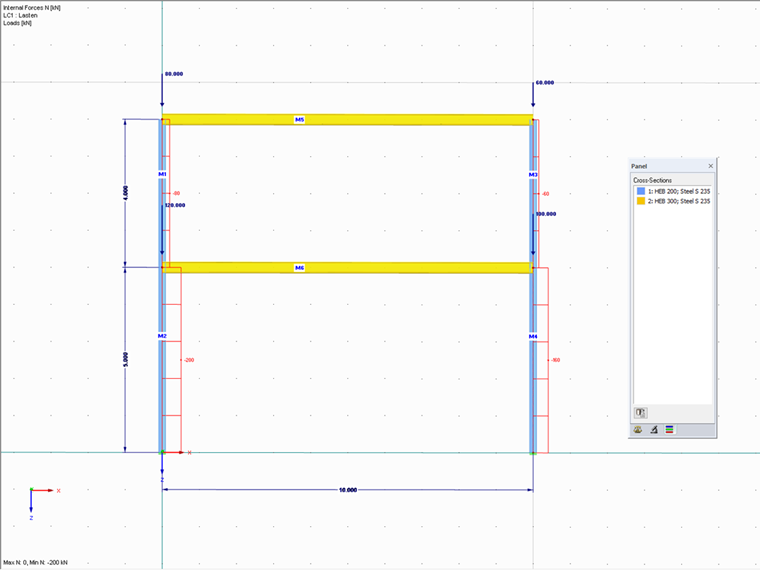

Descrição do modelo

Para determinar os comprimentos efetivos, utilizamos a tabela de comprimentos efetivos do livro alemão Statik und Stabilität der Baukonstruktion {%>

y = 6 \cdot \frac{I_{Riegel}}{I_{Stütze}} \cdot \frac{l_{Stütze 1}}{l_{Riegel}} = \frac{25.170}{5.700} \cdot \frac{5, 00}{10, 00} = 13, 23; \frac{1}{y} = 0, 076 \approx 0, 1

χ = E \cdot \frac{I_{Stütze 1}}{I_{Stütze 2}} \cdot \frac{l_{2}}{l_{1}} = 1 \cdot \frac{4, 00}{5, 00} = 0, 80

κ = \frac{N_{2}}{N_{1}} \cdot \frac{l_{2}}{l_{1}} = \frac{80}{200} \cdot \frac{4, 00}{5, 00} = 0, 320

Parâmetros de entrada para determinação de comprimentos efetivos

Para um carregamento igualmente alto das duas colunas, a tabela mostra um β ' de 1,1. Temos de converter este valor agora em pilares individuais através de fatores de ponderação.

m = \frac{160}{200} = 0, 80

β_{1} = \sqrt{0, 5 \cdot (1 m)} \cdot β' = \sqrt{0, 5 \cdot (1 0, 80)} \cdot 1, 1 = 1, 05

β_{2} = \frac{β_{1}}{\sqrt{χ \cdot κ}} = \frac{1, 05}{\sqrt{0, 80 \cdot 0, 32}} = 2, 07

Fatores de ponderação

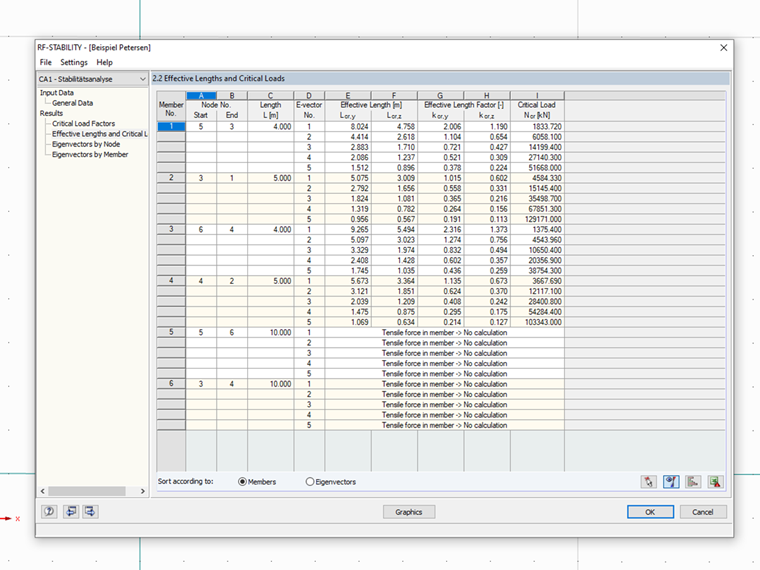

Se agora calcular esta estrutura com o RF-STABILITY ou o RSBUCK, também obtém os fatores de comprimento efetivos no módulo para os pilares individuais na primeira forma de modo.

Resultados
