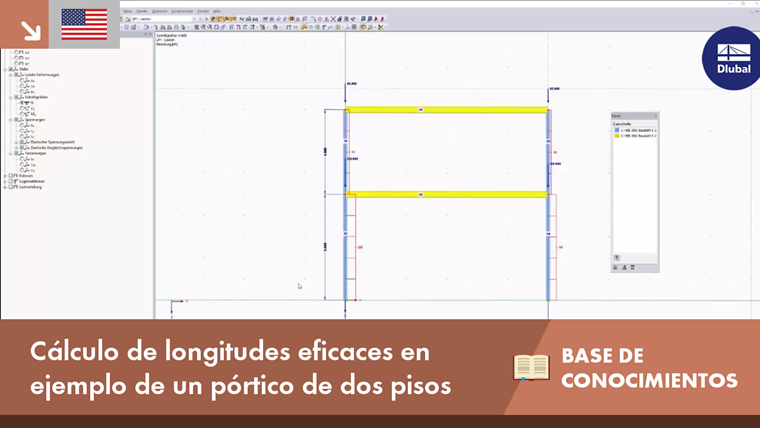

El siguiente ejemplo determina las longitudes eficaces para un pórtico de dos pisos. Estos coeficientes se compararán con el cálculo manual. Para esto, se utilizará un ejemplo de la biblioteca técnica.

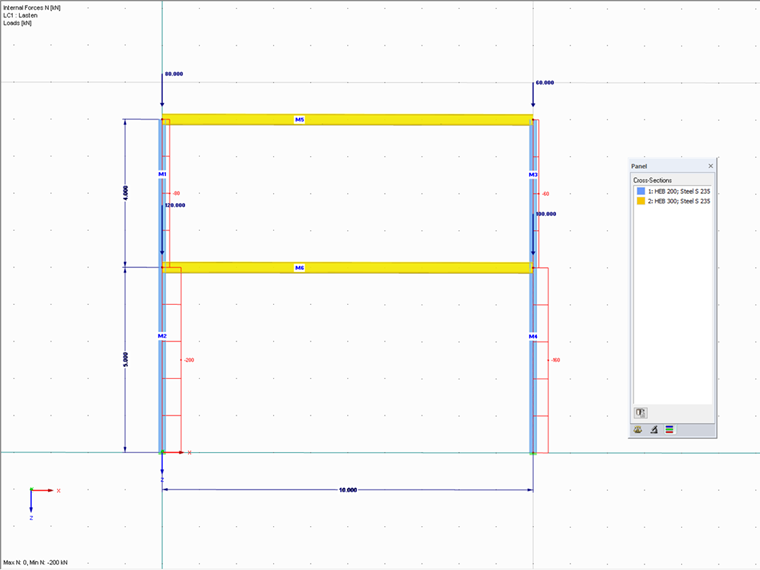

En este ejemplo, la estructura consiste en una estructura de un pórtico donde, para simplificar, todas las vigas deben consistir en un HEB 300 y todas los pilares en un HEB 200.
Para determinar las longitudes eficaces, utilizamos la tabla de longitudes eficaces del libro alemán "Statik und Stabilität der Baukonstruktion" [1]. Los parámetros de entrada para usar esta tabla se determinan a continuación.
Para una carga igualmente alta de ambos pilares, la tabla muestra un β' de 1,1. Tenemos que convertir este valor ahora a los pilares individuales por medio de factores de ponderación.
Si ahora calcula esta estructura con RF-STABILITY o RSBUCK, también obtiene los factores de longitud eficaz en el módulo para cada pilar en la forma del primer modo.
