Formato IFC
O formato IFC estabeleceu-se como a base central para a coordenação de projetos de construção. Por esse motivo, é suportado em praticamente todas as soluções de software tanto para importação quanto para exportação. É natural pensar em utilizar o formato IFC para troca de dados, de modo que, por exemplo, o engenheiro estrutural possa não ter que modelar a estrutura do zero, mas sim utilizar os dados do modelo de arquitetura. Da mesma forma, o engenheiro estrutural deseja compartilhar o modelo, incluindo eventuais alterações, com outros participantes do projeto. Aqui também, o formato IFC se apresenta como uma solução ideal. No artigo a seguir, o fluxo de trabalho do IFC no RFEM 6 será apresentado.
Importação e Exibição
A importação suporta as versões do IFC 2x3, 4.0 e 4.3 e é realizada através do menu “Arquivo” – “Importar”. Dependendo da Model View Definition (MVD) utilizada no arquivo IFC, dois procedimentos de importação diferentes são aplicados:
- Se o arquivo IFC contém uma Visualização de Análise Estrutural, os elementos analíticos são gerados diretamente no RFEM 6 (por exemplo, nós, barras, superfícies). Através das tabelas de conversão pré-existentes, os materiais e as seções transversais do arquivo IFC podem ser atribuídos aos elementos correspondentes no RFEM 6.
- Para todas as outras MVDs (por exemplo, Visão de Referência ou Visão de Coordenação), os objetos IFC são exibidos através do visualizador IFC integrado.
O navegador no lado esquerdo é expandido com um navegador IFC especial. Neste, a visibilidade de objetos individuais, ou na seção inferior, toda a classe IFC pode ser controlada. Com relação à conversão posterior de objetos, é recomendado desativar classes IFC desnecessárias (por exemplo, IfcFasteners). Além do controle através do navegador, as visibilidades também podem ser definidas por seleção e pelas funções de visibilidade do RFEM 6. Através de um duplo clique em um objeto IFC ou no ícone correspondente, o navegador de propriedades IFC adicional pode ser exibido (lado direito). Este é subdividido em propriedades básicas ou personalizadas e em relações. O usuário tem acesso a todas as informações armazenadas no IFC.
Conversão em Barras, Superfícies e Volumes

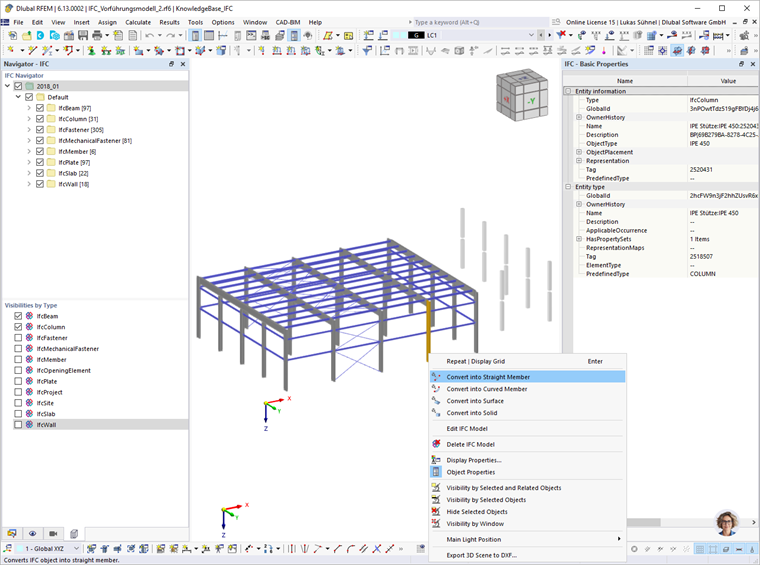

A partir dos objetos IFC, dados do modelo nativos (barras, superfícies e volumes) podem ser derivados.

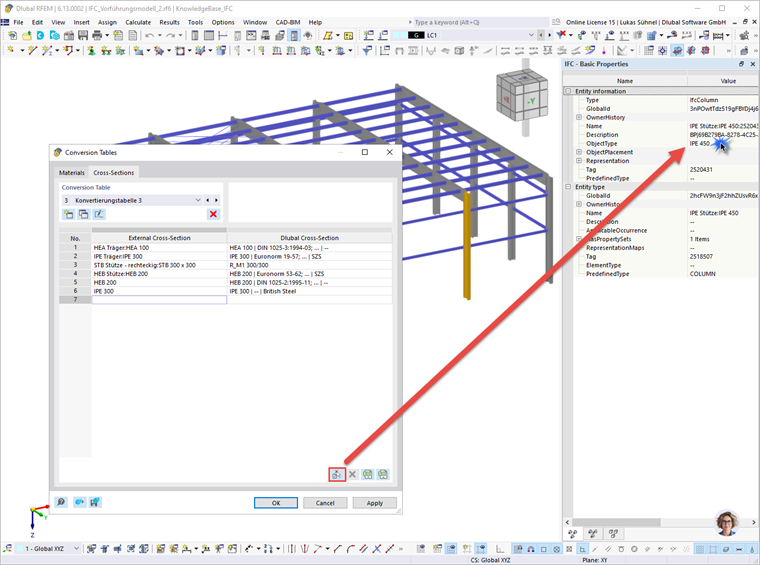

Antes deste passo, as tabelas de conversão para materiais e seções devem ser verificadas. Estas podem ser acessadas através do menu "CAD-BIM".

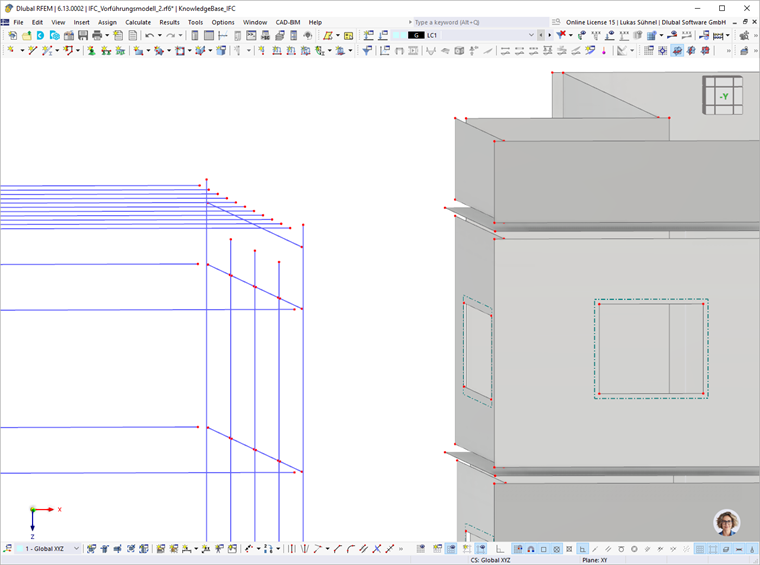

No lado esquerdo, os nomes dos materiais e das seções extraídos do arquivo IFC são listados. No lado direito, o material ou seção correspondente na base de dados deve ser atribuído. Se ocorrerem problemas na conversão, a seção original pode ser lida novamente através do símbolo “Adicionar nova entrada a partir de propriedades IFC”. Para isso, basta clicar uma vez no registro correspondente no navegador de propriedades do IFC para cada classe IFC. Após a conversão bem-sucedida, os objetos IFC são ocultados, e normalmente surge um modelo estrutural não conectado da estrutura.
Ligação através de Acoplamentos de Nós e Linhas
Para a criação de um modelo calculável, acoplamentos de nós e acoplamentos de linhas podem ser utilizados. Essas funções geram barras rígidas ou acoplamentos rígidos entre os objetos, sem mover os próprios objetos.
- Acoplamentos de Nós
Um acoplamento de nó facilita a tarefa de conectar nós com objetos vizinhos. O programa procura nós, barras e superfícies dentro de uma determinada área e estabelece a conexão na forma de barras do tipo barra rígida. São adequados para acoplar colunas ou vigas com outras vigas ou lajes.

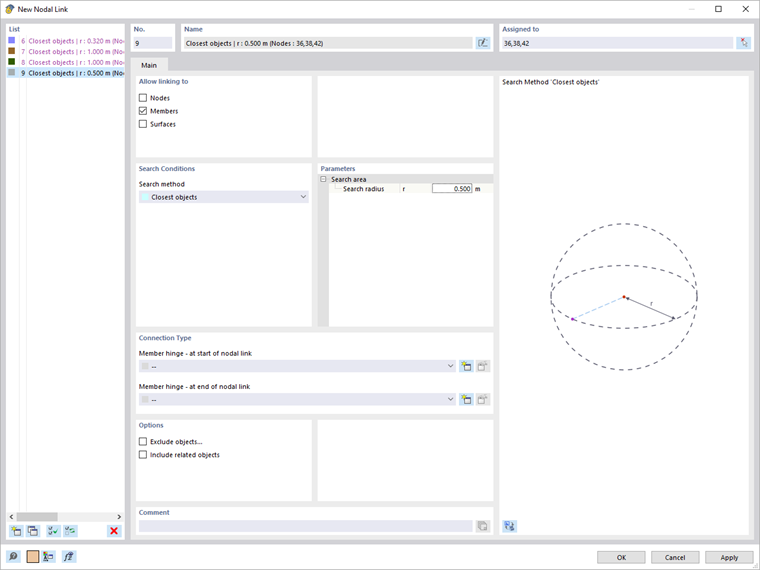

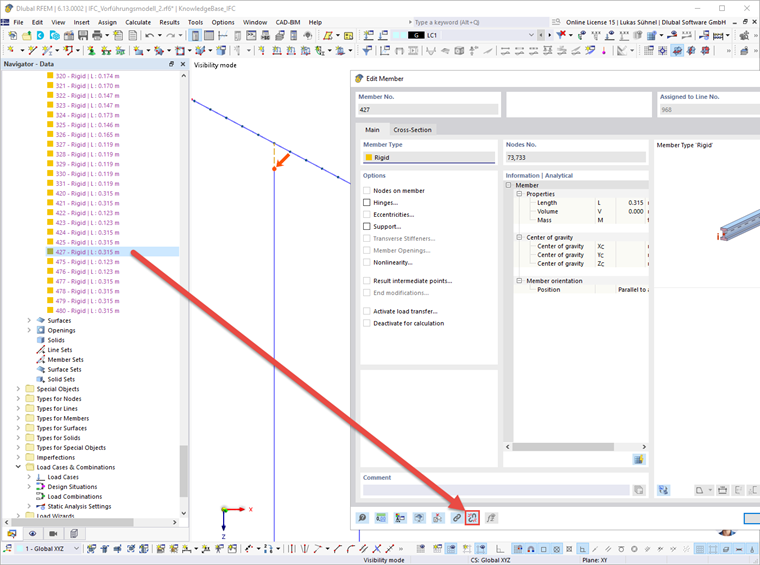

O usuário define os nós de origem a partir dos quais procurar outros objetos. Os objetos a serem procurados e o raio de busca também devem ser definidos. Nas configurações adicionais, articulações de extremidade podem ser geradas nas barras rígidas. Com a função “Excluir objetos”, certas barras podem ser excluídas da busca. Se os acoplamentos de nós forem excluídos, as barras rígidas geradas associadas também serão excluídas. No entanto, é possível transformar as barras rígidas geradas em barras rígidas regulares.

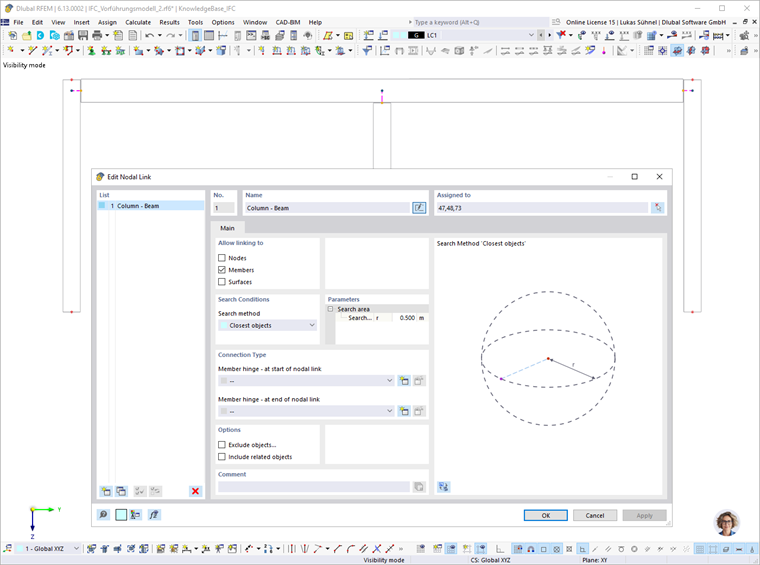

Essas barras rígidas regulares permanecem e podem ser modificadas individualmente conforme necessário. A seguir, é mostrado o resultado de um acoplamento de nós que regula a conexão entre vigas e colunas.
- Acoplamentos de Linhas

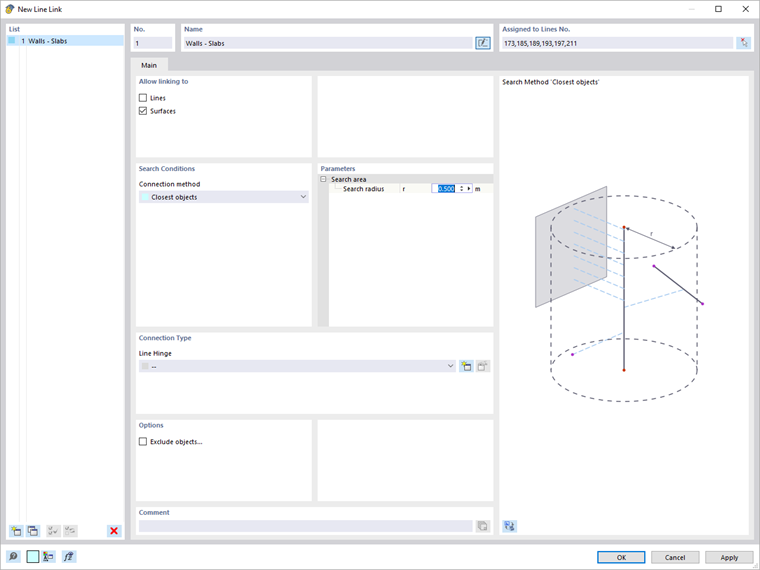

Acoplamentos de linhas comportam-se de forma análoga aos acoplamentos de nós, mas são atribuídos a linhas. Portanto, são adequados para o acoplamento de paredes, lajes e vigas invertidas.

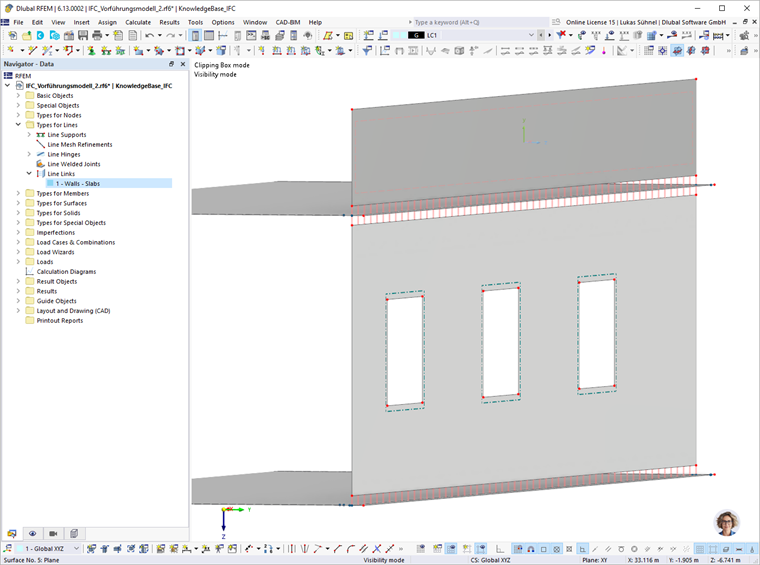

Como elemento de ligação, são gerados acoplamentos rígidos. Nos acoplamentos rígidos, a opção "Ignorar o efeito da distância" está inativa. Assim, a distância entre os objetos atua como um braço de alavanca. Com relação à transmissão de força, articulações de linha podem ser definidas. A seguir, é mostrado o resultado de um acoplamento de linhas que regula a conexão entre lajes e paredes.
A definição de vários acoplamentos de nós e linhas permite ao usuário criar um modelo calculável.
Gerador de Acoplamento Baseado em Regras
A definição manual de acoplamentos de nós e linhas já facilita a ligação dos objetos. No entanto, a seleção manual de nós e linhas de origem pode ser um processo propenso a erros. Por essa razão, o Gerador de Acoplamento Baseado em Regras foi implementado.

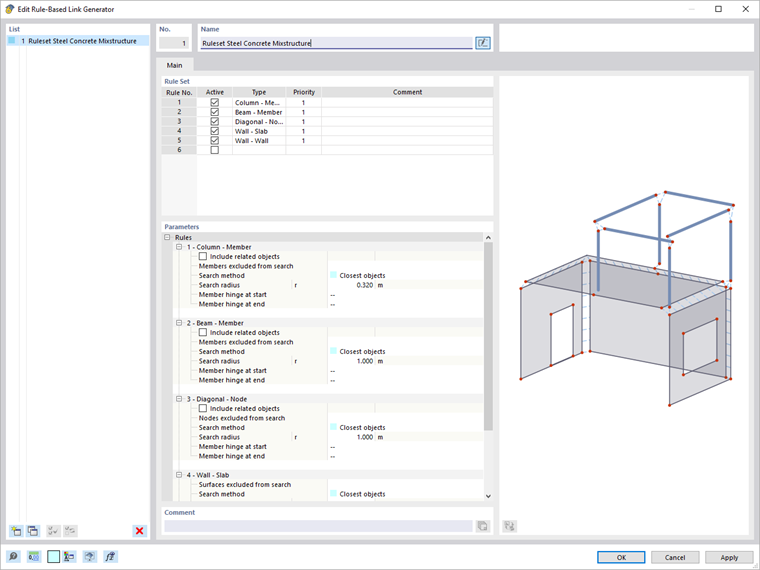

Este pode ser visto como um gerador para acoplamentos de nós e linhas, em que nós e linhas são selecionados automaticamente. O usuário controla a seleção do tipo de acoplamento a ser perseguido. Do nome do tipo, a natureza do acoplamento pode ser deduzida. Aqui estão alguns exemplos:
- "Coluna - Laje": Trata-se de um acoplamento de nós que seleciona os nós de barras verticais (colunas) e procura superfícies (lajes) nas proximidades.
- "Parede - Parede": Acoplamentos de linha serão gerados entre paredes. O algoritmo seleciona as linhas verticais em superfícies verticais e procura outras superfícies.
- "Parede - Laje": As linhas horizontais em superfícies verticais são selecionadas para se conectar a outras superfícies (lajes).
Cada regra representa um acoplamento de nós ou de linhas. As configurações detalhadas associadas podem ser definidas na seção inferior do diálogo.

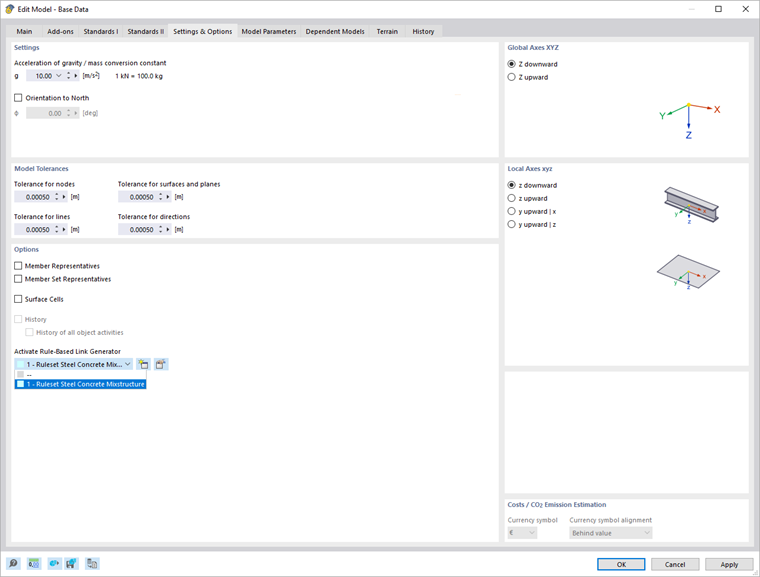

A ativação de um conjunto de regras é realizada no diálogo de configurações básicas - na aba "Configurações e Opções".

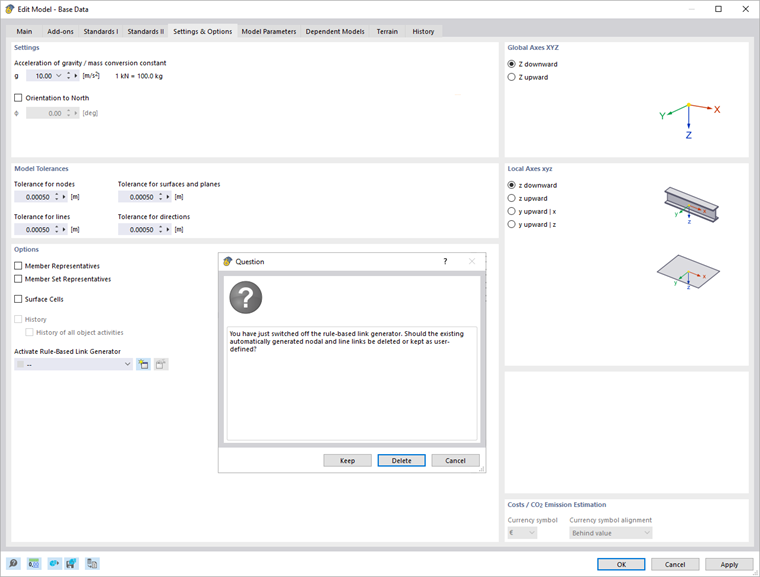

Se alterações forem feitas no conjunto de regras, estas afetam diretamente a estrutura. Dessa forma, diferentes tipos e configurações podem ser rapidamente avaliados. Também é possível desativar o gerador de acoplamento nas configurações básicas. Nesse caso, o usuário pode decidir se os acoplamentos gerados serão mantidos ou excluídos.
Exportação IFC

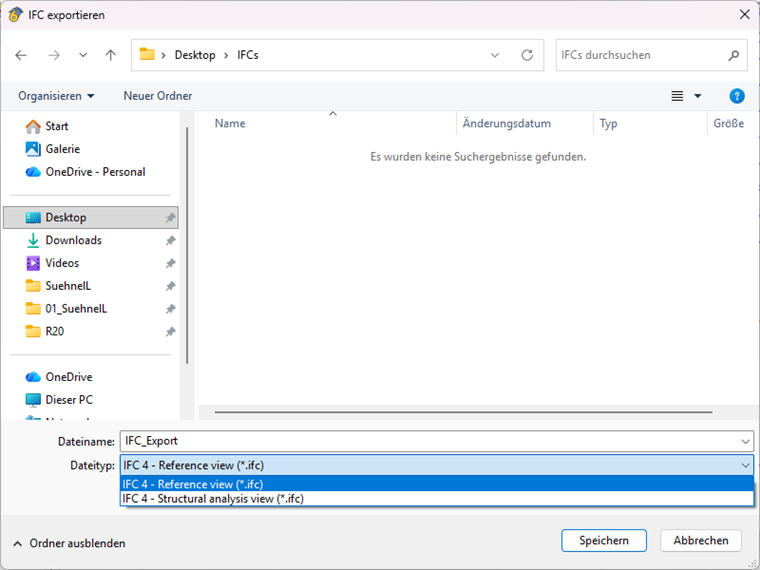

O RFEM 6 oferece, além da importação, a possibilidade de exportar modelos no formato IFC. Podem ser escolhidas a Visualização de Análise Estrutural IFC 4 ou a Visualização de Referência.
Para referência em outros programas CAD ou visualizadores IFC, recomenda-se escolher a Visualização de Referência. Esta visualização contém tanto a geometria quanto informações sobre seções transversais e materiais. Se os objetos estruturais foram derivados de objetos IFC, a GUID dos objetos é mantida na exportação. Isso permite uma fácil comparação entre diferentes versões do IFC.
Conclusão
O visualizador IFC integrado no RFEM 6 permite a exibição de arquivos IFC diretamente no software. Adicionalmente, é possível converter objetos IFC em modelos analíticos. Utilizando acoplamentos de nós e linhas, bem como o gerador de acoplamento baseado em regras, esses elementos analíticos podem ser unidos em um modelo coeso, pronto para análise adicional. A exportação de dados IFC para a Visualização de Referência permite uma visualização fácil do projeto em programas CAD e visualizadores IFC comuns, como o BimVision.
