O exemplo apresentado na Figura 01 consiste de uma viga de vão único apoiada em quatro pilares, cada um em dois dimensionamentos diferentes, um é apresentado como modelo puro de barra (direita na Figura 01) e o outro é definido como uma barra do tipo de modelo de superfície.

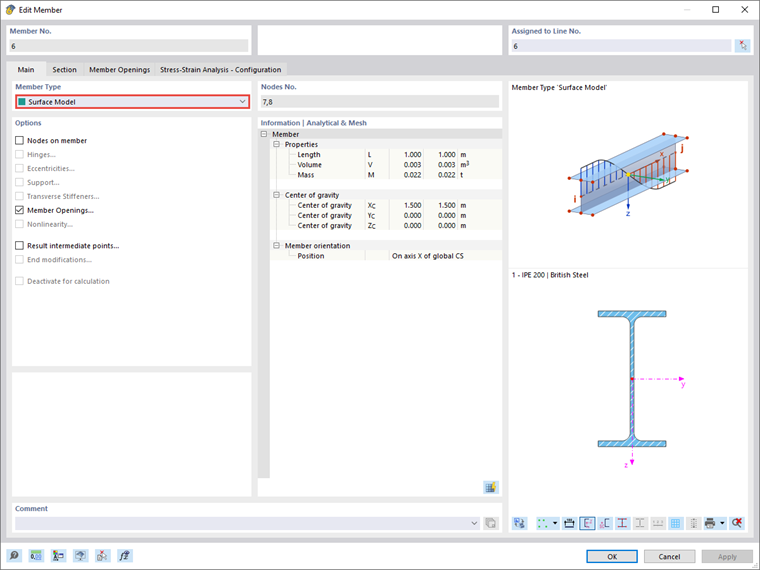

Na caixa de diálogo Editar barra, em Tipo de barra, é possível seleccionar o Modelo de Superfície. Uma vez seleccionado, também será dada a opção de inserir aberturas de barra, como apresentado na Figura 02.

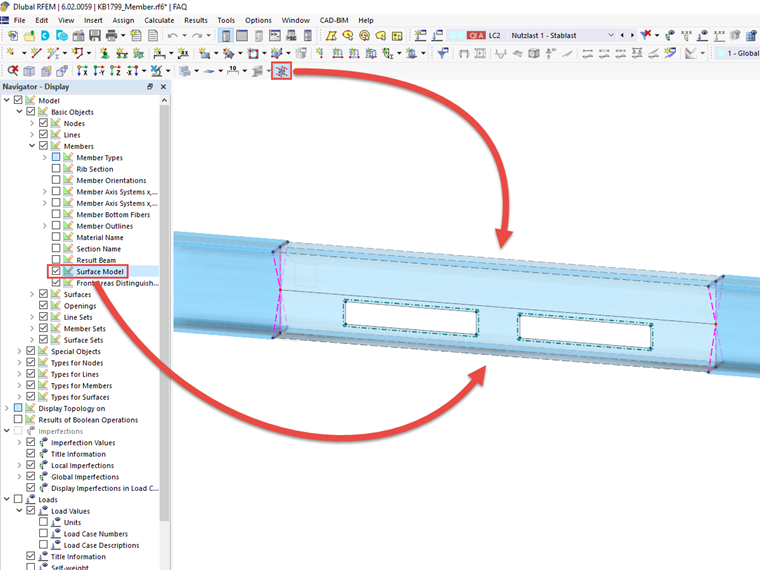

Quando se encontra seleccionado o modelo de superfície do tipo de barra, a barra está disponível como modelo de barra e como sistema de superfícies. Na Figura 03 são apresentadas duas opções para alternar a representação entre os dois tipos de modelos, uma vez através do navegador de visualização e outra através do botão associado.
A Figura 04 apresenta o modelo de superfície isolada de uma barra. A malha de EF utilizada é especificada pelo programa através da malha de refinamentos da superfície, as espessuras da superfície são definidas pela secção selecionada. Uma rede de barras rígidas pode ser vista em ambas as extremidades do modelo de superfície. Estas barras são utilizadas para transferir os esforços internos de superfície para as barras ligadas.

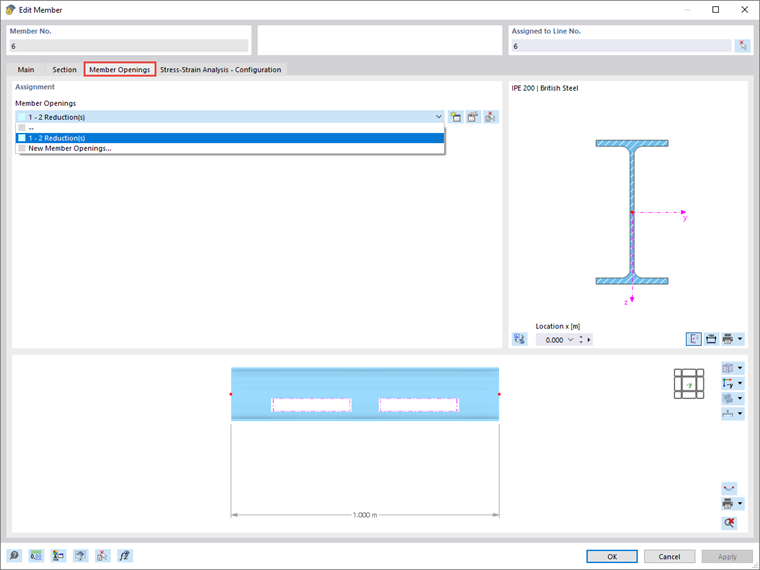

A opção de aberturas de barra está disponível para a inserção de aberturas ou de perfurações na alma. No separador especialmente criado para o efeito, as aberturas existentes podem ser selecionadas a partir da lista (fig. 05) ou inseridas de novo (fig. 06). As aberturas de barra definidas estão localizadas no navegador em Tipos para Barras.

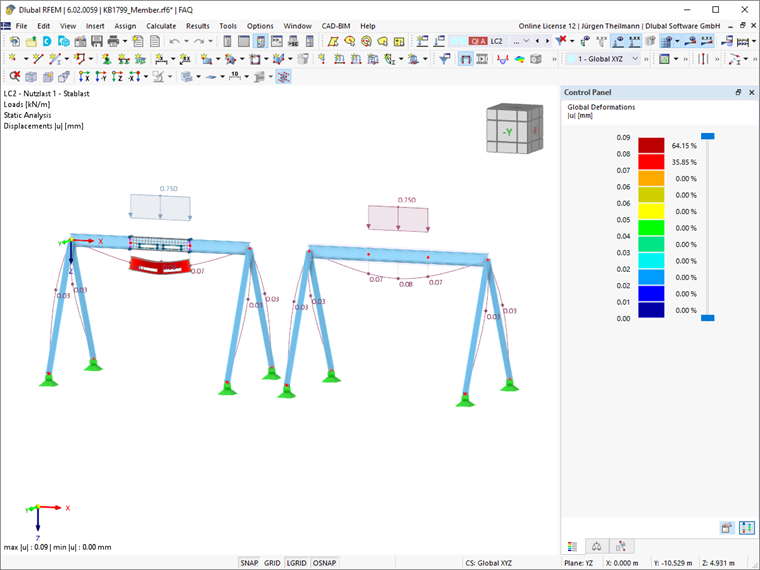

A análise estática é realizada para o modelo de superfície. Os resultados de barra e de superfície poderão depois ser utilizados para a avaliação. Na Figura 07 apresenta-se uma comparação da modelação da Figura 01 com base nas deformações globais.

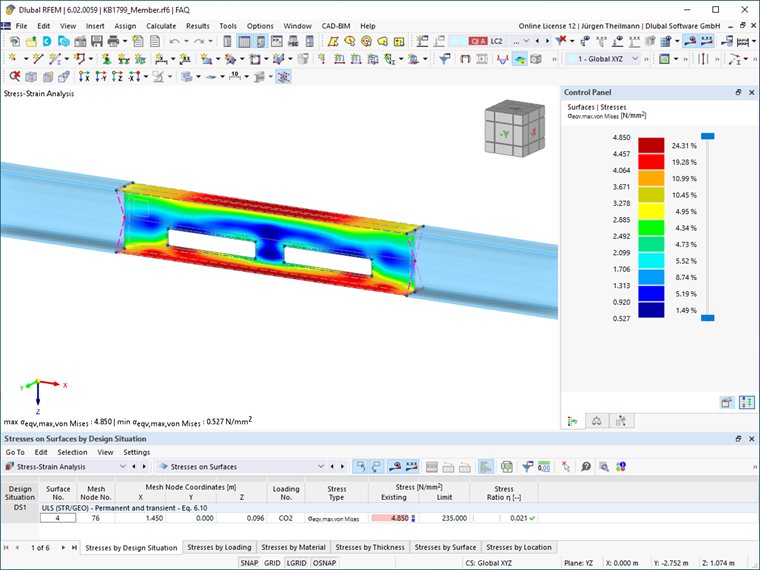

Os esforços internos da superfície também podem ser processados adicionalmente, por exemplo, no módulo adicional de análise tensão-deformação. Uma análise da distribuição de tensões no modelo de superfície é apresentada na Figura 08.
Resumo
Ao utilizar o tipo de modelo de superfície de barra, as barras podem ser dimensionadas de forma confortável como modelos de superfícies. A modelação é tão intuitiva e fácil como com qualquer outro tipo de barra. A transferência dos esforços internos e momentos da superfície para as barras ligadas é assegurada pelo programa através de barras rígidas geradas automaticamente. Além disso, podem ser criadas aberturas de barra e consideradas no cálculo.
