Utilizzo del tipo di asta "Modello di superficie"

In molte strutture reticolari, l'uso di un'asta semplice non è più sufficiente. Spesso devi prendere in considerazione i punti deboli della sezione trasversale o le aperture nelle travi piene. In questi casi, è possibile utilizzare il tipo di asta "Modello di superficie". Questo può essere integrato nel modello come qualsiasi altra asta e offre tutte le opzioni di un modello di superficie. Il seguente articolo tecnico mostra l'applicazione di tale asta in un sistema esistente e descrive l'integrazione delle aperture delle aste.

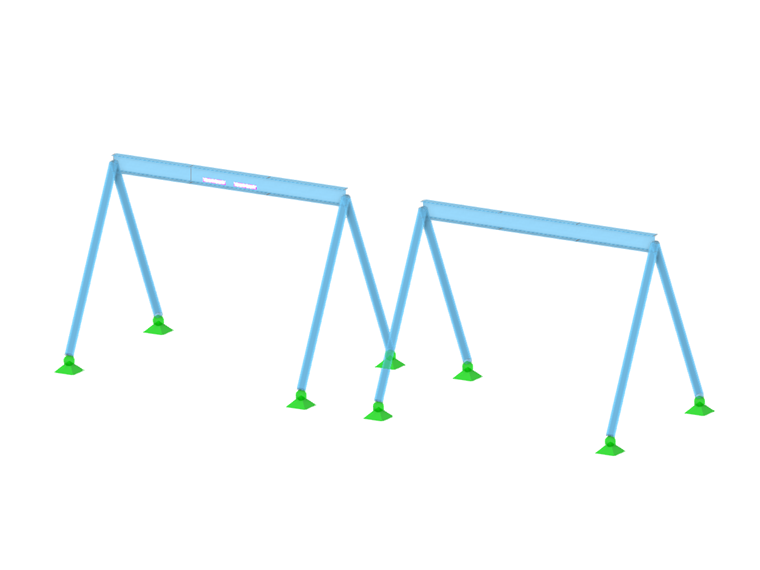

L'esempio mostrato nella Figura 01 è costituito da una trave a campata singola appoggiata su quattro colonne ciascuna in due diversi modelli, una è rappresentata come un modello di asta pura (a destra) e una è definita come un'asta del tipo di modello di superficie per la parte centrale della trave.

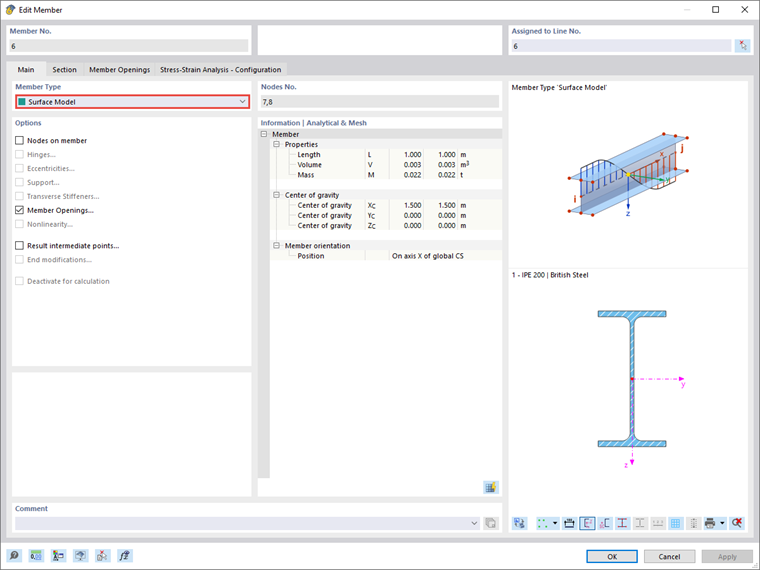

Nella finestra di dialogo Modifica asta, in Tipo di asta, è possibile selezionare il modello di superficie. Una volta selezionato, ti sarà anche data la possibilità di inserire le aperture delle aste, come mostrato nella Figura 02.

Quando è impostato il tipo di asta Modello di superficie, l'asta è disponibile sia come modello di asta che come sistema di superficie. Nella Figura 03 sono mostrate due opzioni per cambiare il rendering tra i due tipi di modello, una sul Navigatore - Visualizza e una volta tramite il pulsante corrispondente.

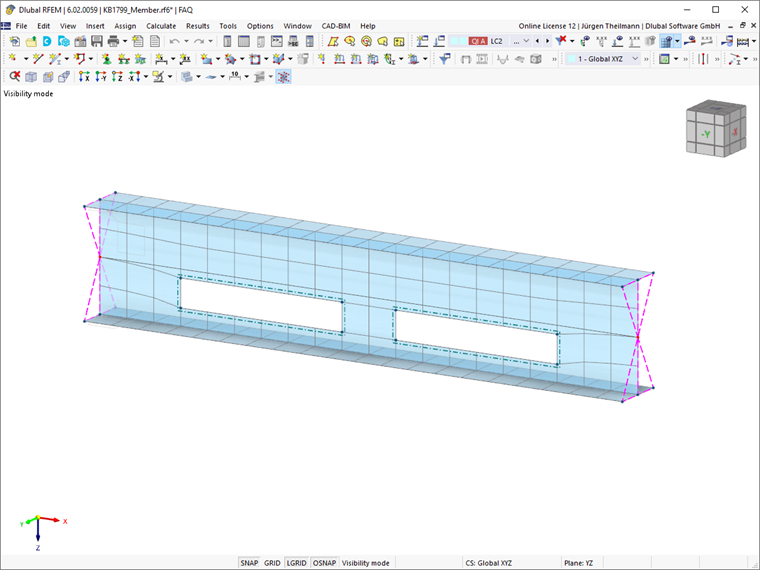

La Figura 04 mostra il modello di superficie isolato di un'asta. La mesh EF utilizzata è specificata dal programma in base ai perfezionamenti della mesh della superficie; gli spessori delle superfici sono definiti dalla sezione trasversale selezionata. Una rete di aste rigide può essere vista su entrambe le estremità del modello di superficie. Queste sono usate per trasferire le forze interne della superficie alle aste collegate.

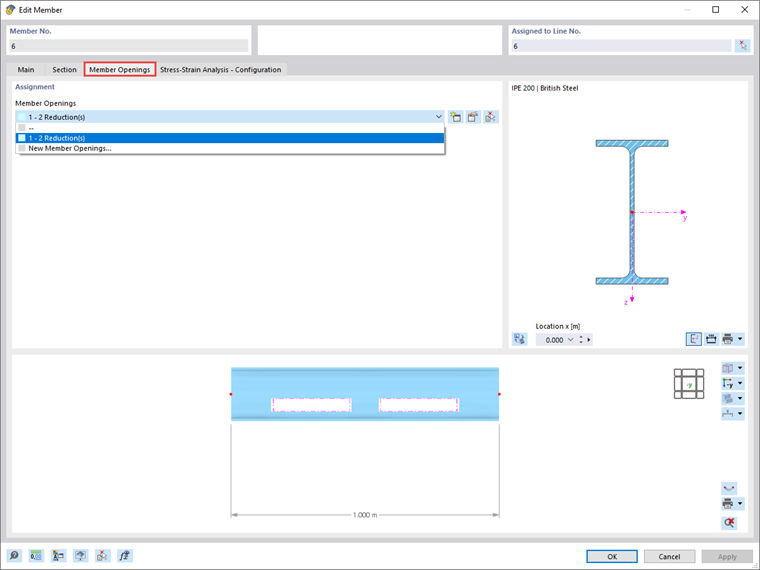

L'opzione Aperture dell'asta è disponibile per l'inserimento di aperture o perforazioni nell'anima. Nella scheda appositamente predisposta, le aperture esistenti possono essere selezionate da un elenco (Figura 05) o inserite nuovamente (Figura 06). Le aperture delle aste definite si trovano in Tipi per aste nel navigatore.

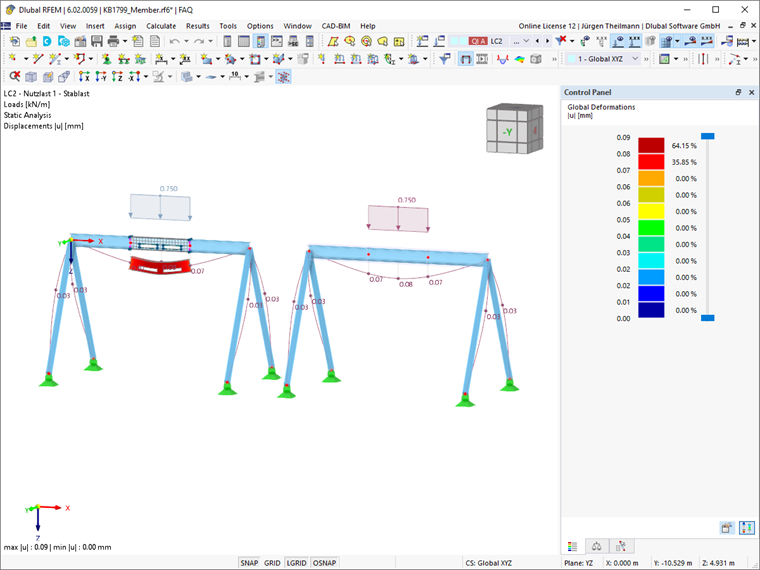

L'analisi statica viene effettuata per il modello di superficie. Sia i risultati dell'asta che della superficie possono essere utilizzati per la valutazione. Nella Figura 07, le due modellazioni della Figura 01 sono confrontate per quanto riguarda le deformazioni globali.

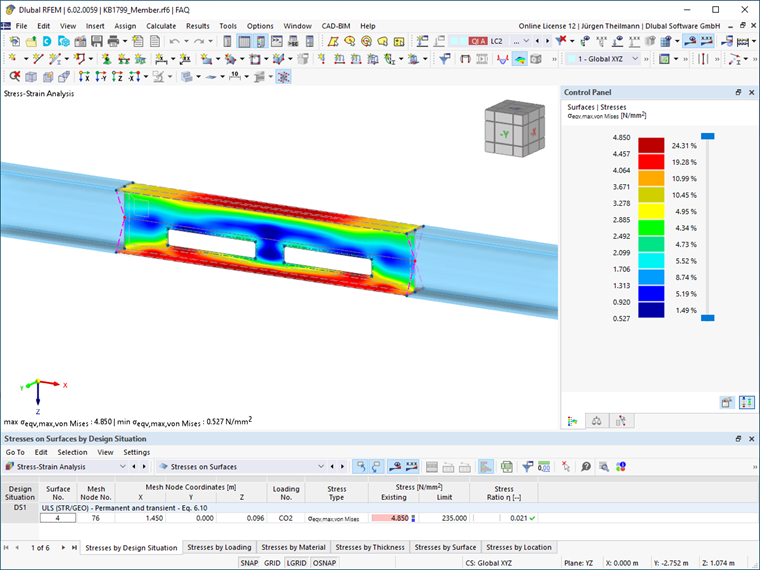

Le forze interne della superficie possono anche essere ulteriormente elaborate, ad esempio, nell'add-on Analisi tensioni-deformazioni. Un'analisi della distribuzione delle tensioni nel modello di superficie è mostrata nella Figura 08.

Conclusione

Utilizzando il tipo di asta modello di superficie, le aste possono essere analizzate come modelli di superficie. La modellazione è intuitiva e facile come con qualsiasi altro tipo di asta. Il trasferimento delle forze interne dal modello di superficie alle aste collegate è assicurato dal programma utilizzando aste rigide generate automaticamente. Inoltre, le aperture delle aste possono essere create e prese in considerazione nel calcolo.
