As barras são propriedades das linhas. Ao atribuir uma secção transversal (que também define um material), a barra recebe uma rigidez. Ao gerar a malha de EF, são criados elementos 1D nas barras.
As barras só podem ser ligadas entre si em nós. Se as barras se cruzam sem terem um nó em comum, não existe ligação. Nesses pontos de cruzamento não são transmitidos esforços internos.

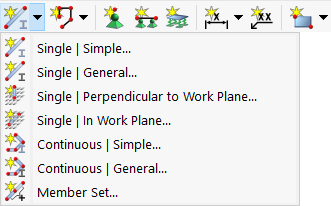

Graficamente, as barras podem ser definidas individualmente ou de forma contínua. As funções correspondentes estão acessíveis através do botão de lista.

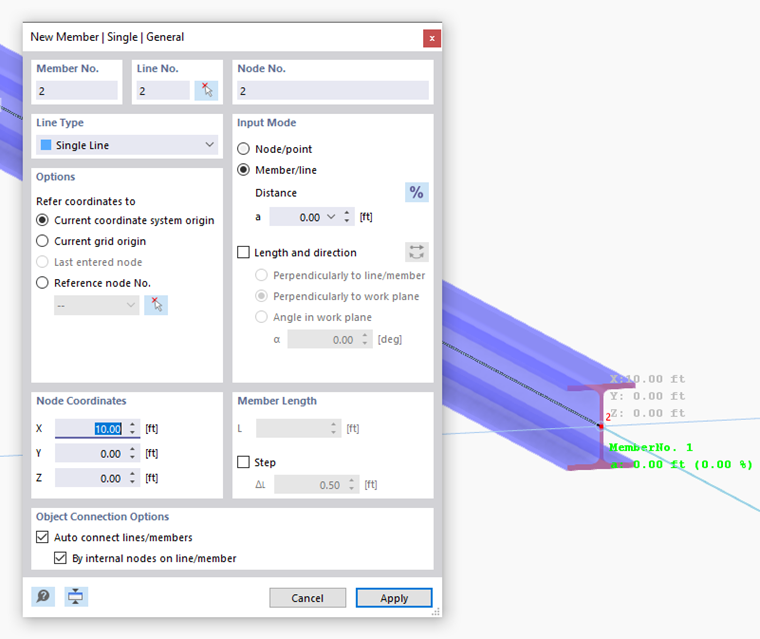

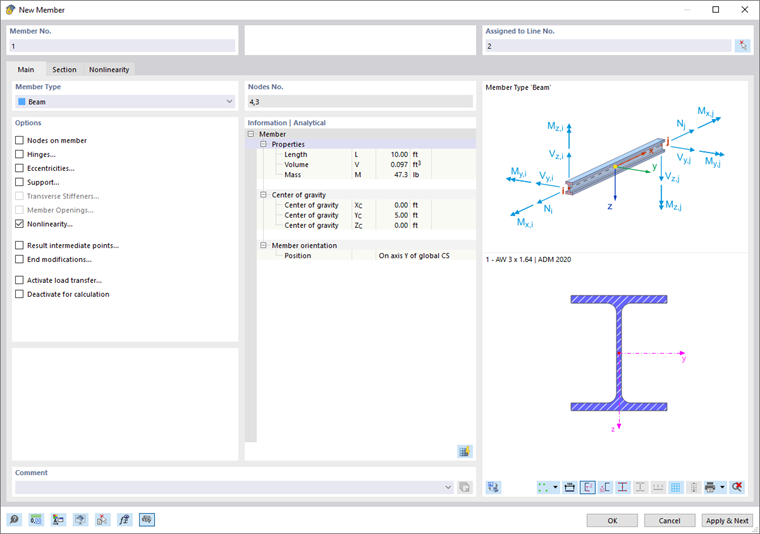

Após a introdução da secção transversal (ver imagem Nova barra), surge uma caixa de diálogo que, consoante a função, está concebida como "simples" ou "geral". A caixa de diálogo geral oferece possibilidades alargadas, por exemplo, para definir linhas curvas ou utilizar espaçamentos de barras para a definição.
Por defeito, a caixa de diálogo Nova barra é composta pelos separadores Geral e Secção transversal. Estes estão descritos nos dois subcapítulos seguintes.
Propriedades de uma barra

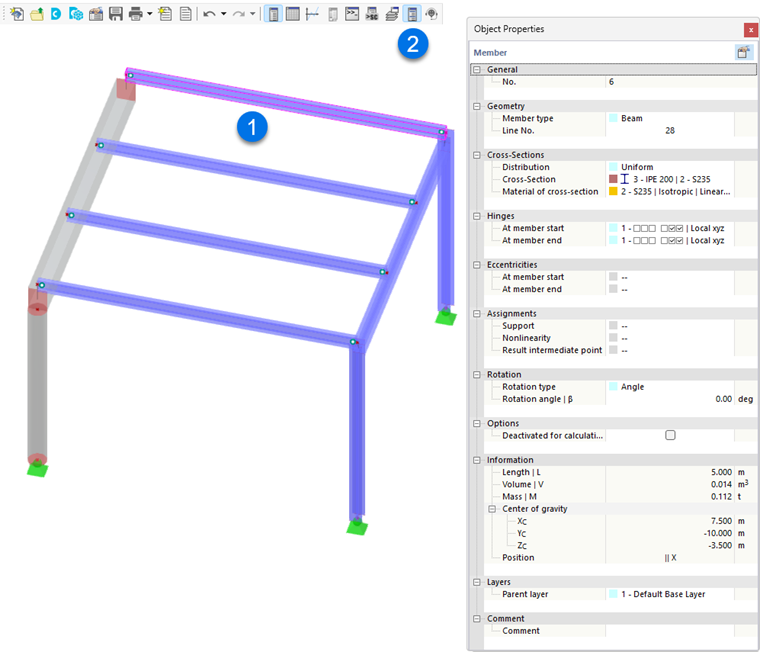

Pode visualizar as propriedades importantes de uma barra no painel Propriedades do objeto:
- Selecione a barra.
- Ative o painel 'Propriedades do objeto' através do botão
na barra de ferramentas.
No painel são apresentadas informações como o tipo de barra, a secção transversal, o material e os dados geométricos.
