Utilisation du type de barre « Modèle surfacique »

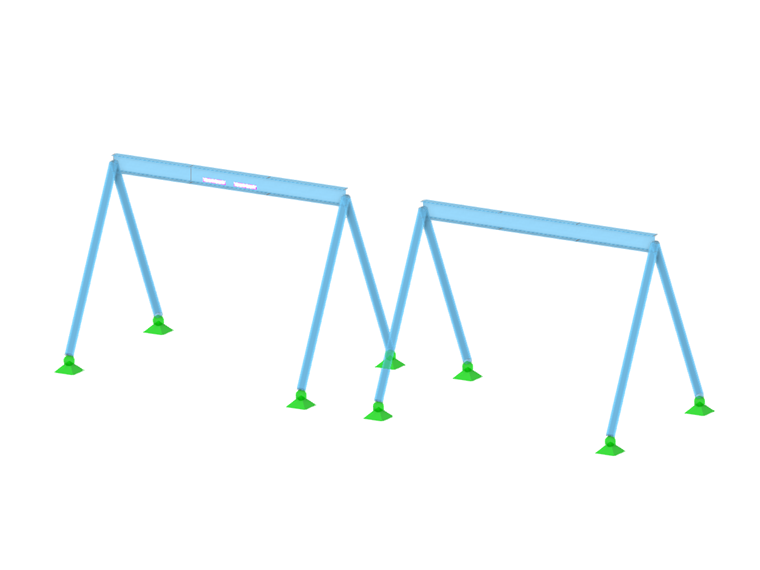

L'exemple de la Figure 01 est constitué d'une poutre à travée simple reposant sur quatre poteaux dans deux calculs différents, l'un est représenté comme un modèle de barre simple (à droite sur la Figure 01) et l'autre est défini comme une barre de type Modèle surfacique pour la partie centrale de la barre.

Dans la boîte de dialogue Modifier la barre, la désignation Modèle surfacique, entre autres, se trouve sous Type de barre. Si vous sélectionnez cette option, vous aurez également la possibilité d'insérer des ouvertures de barre, comme le montre la Figure 02.

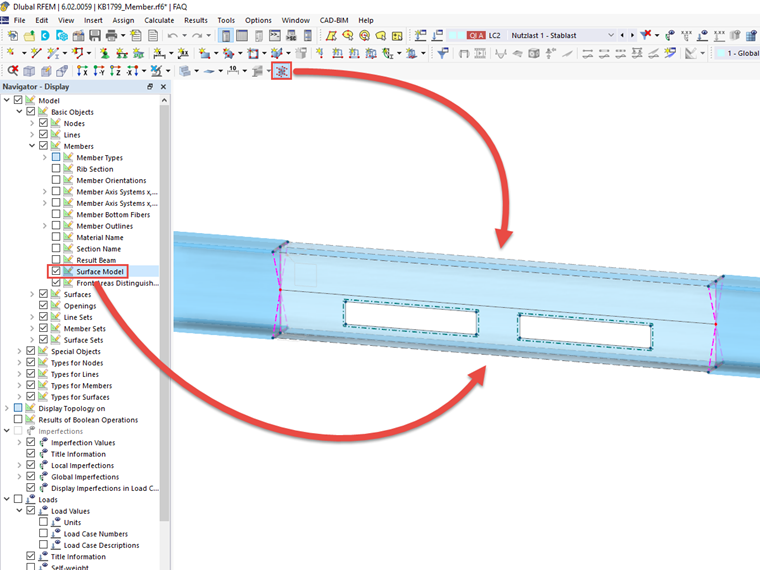

Avec le type de barre Modèle surfacique, la barre est disponible à la fois comme modèle de barre et comme système de surface. La Figure 03 montre deux possibilités pour basculer entre les deux types de modèle, via le navigateur d'affichage et via le bouton associé.

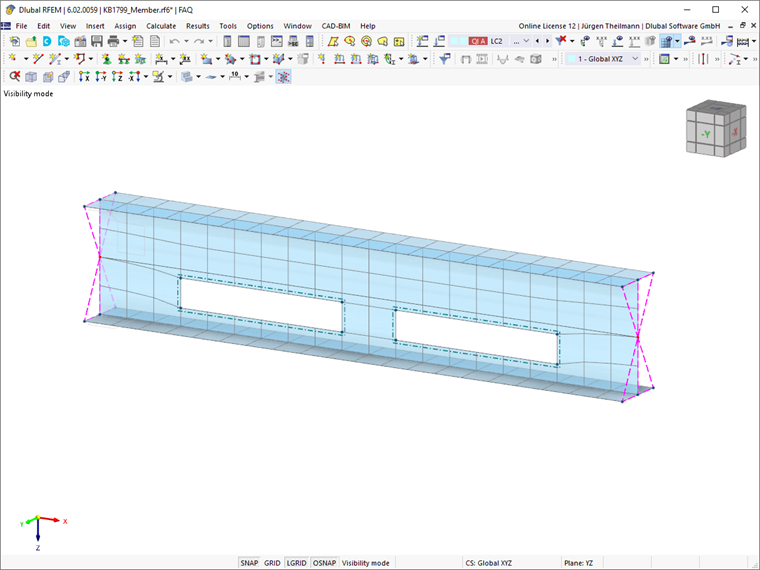

La Figure 04 montre le modèle surfacique isolé d'une barre. Le maillage EF utilisé est spécifié par le programme via les raffinements de maillage surfacique, les épaisseurs de surface sont définies par la section sélectionnée. Un réseau de barres rigides est visible aux deux extrémités du modèle de surface. Ils sont utilisés pour transférer les efforts internes de surface aux barres connectées.

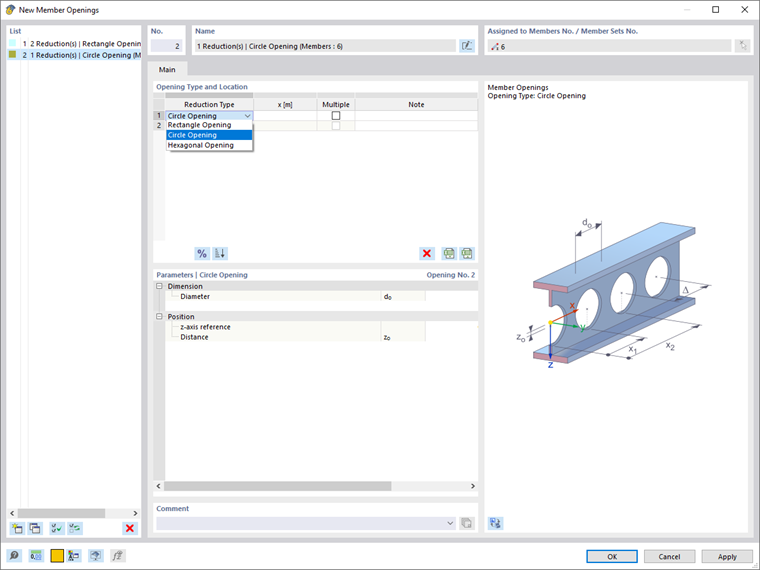

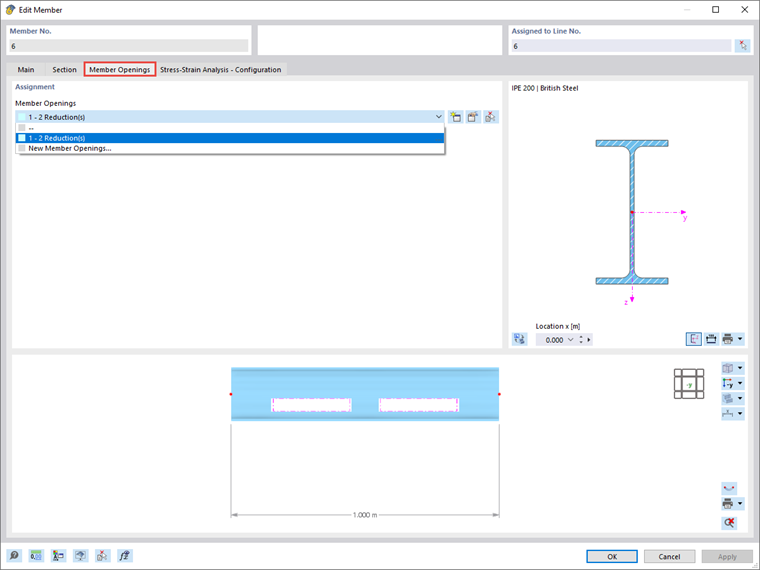

L'option Ouvertures de barre est disponible pour insérer des ouvertures ou des percées dans l'âme. Dans l'onglet prévu à cet effet, les ouvertures existantes peuvent être sélectionnées dans une liste (Fig. 05) ou nouvellement insérées (Fig. 06). Les ouvertures de barre définies sont situées sous les Types pour les barres.

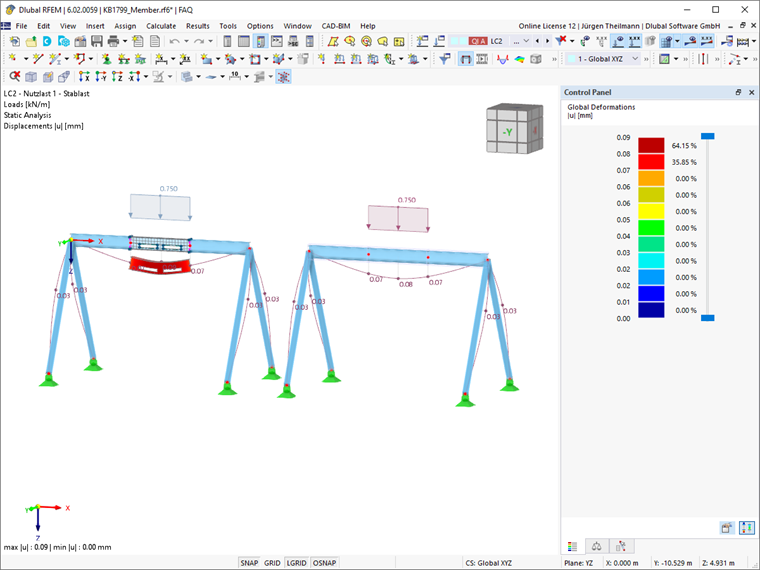

L'analyse statique est effectuée pour le modèle surfacique. Les résultats de barre et de surface peuvent ensuite être utilisés pour l'évaluation. La Figure 07 montre une comparaison de la modélisation de la Figure 01 basée sur les déformations globales.

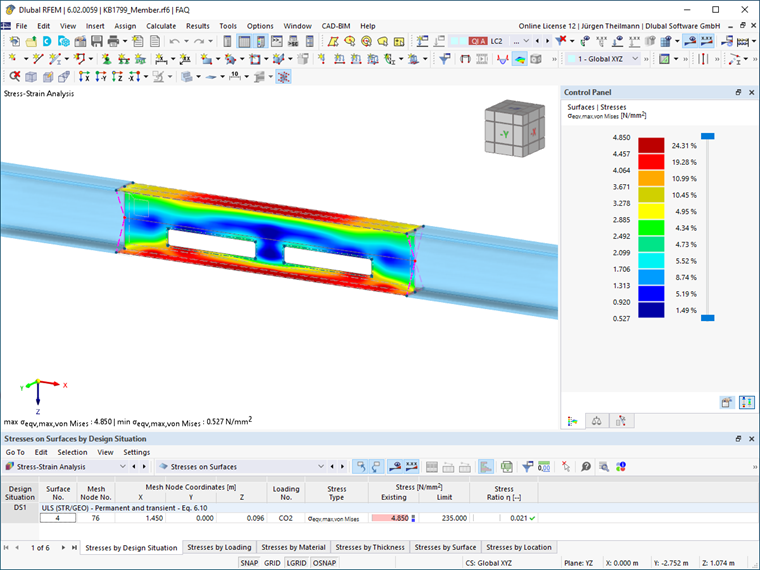

Les efforts internes de surface peuvent également être traités, par exemple, dans le module complémentaire Analyse contrainte-déformation. La Figure 08 présente une analyse de la répartition des contraintes dans le modèle de surface.

Résumé

Le type de barre Modèle surfacique permet d'analyser les barres comme des modèles surfaciques. La modélisation est aussi intuitive et simple qu'avec tout autre type de barre. Le transfert des efforts internes du modèle surfacique aux barres connectées est assuré par le logiciel à l'aide de barres rigides générées automatiquement. De plus, des ouvertures de barre peuvent être créées et prises en compte dans le calcul.
