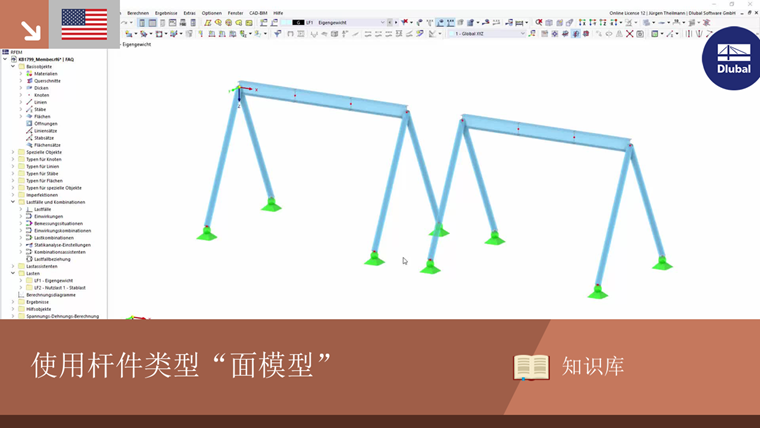

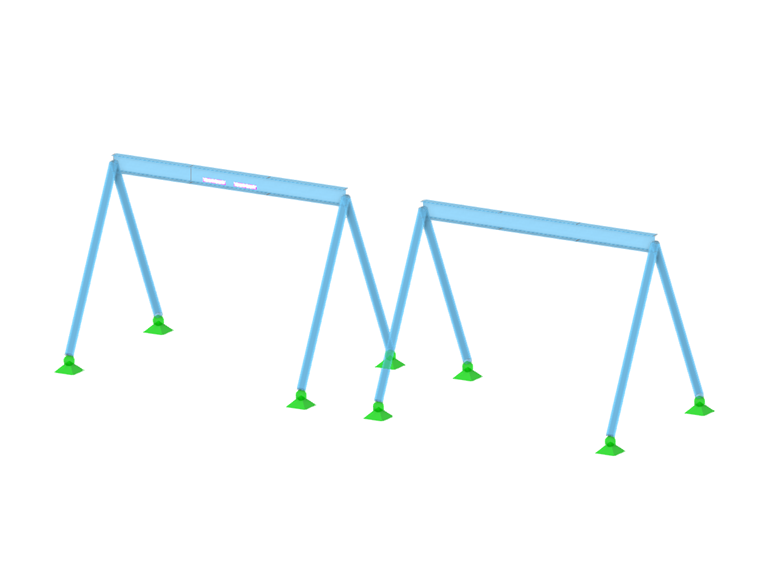

图 01 中的示例包括一个由四根柱支撑的单跨梁，每根柱有两种不同的设计，一个显示为纯杆件模型（图 01 右侧），一个定义为面模型类型的杆件.

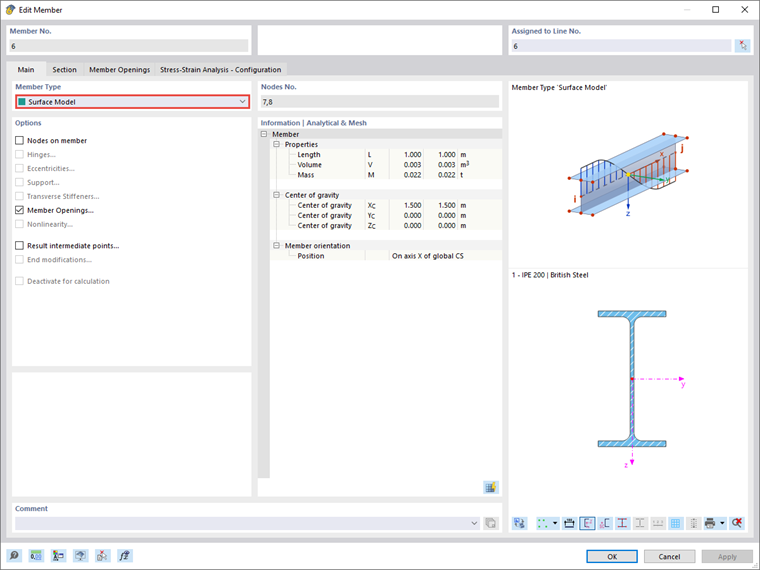

在编辑杆件对话框中，在杆件类型下有面模型名称。 如果选择该选项，您还可以选择插入杆件洞口，如图 02所示。

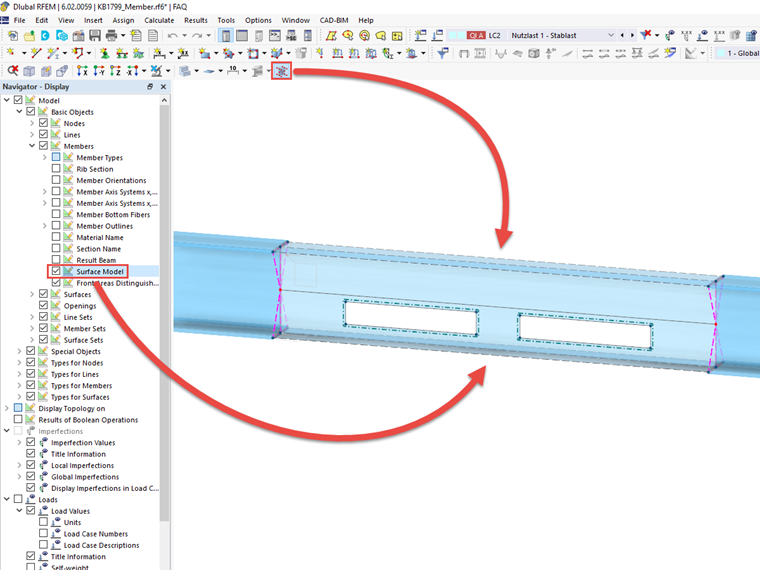

对于杆件类型的面模型，杆件既可以作为杆件模型使用，也可以作为面系统使用。 在两种模型之间切换渲染的选项如图 03 所示，一个是通过显示导航器，另一个是通过相关的按钮。

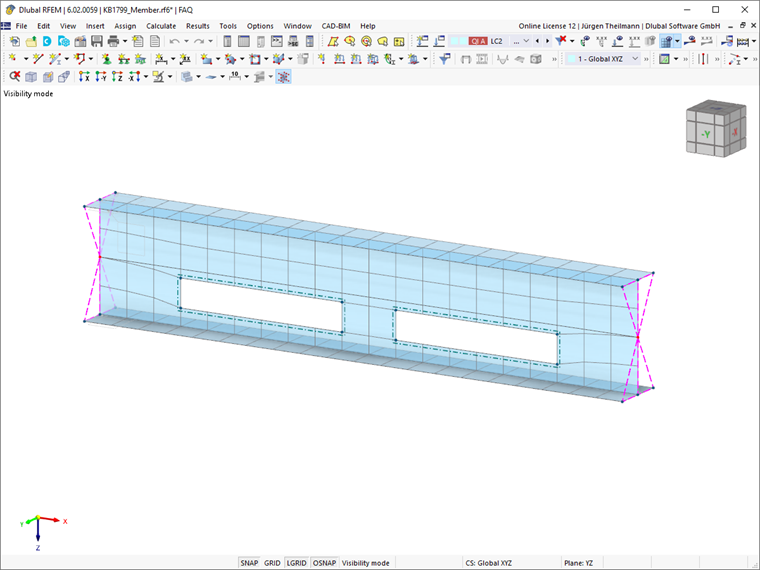

图 04显示了杆件的孤立面模型。 使用的有限元网格由程序通过面网格细化指定，面厚度由所选截面定义。 在模型的两端可以看到一个由刚性杆件组成的网络。 用于将面内力传递给连接的杆件。

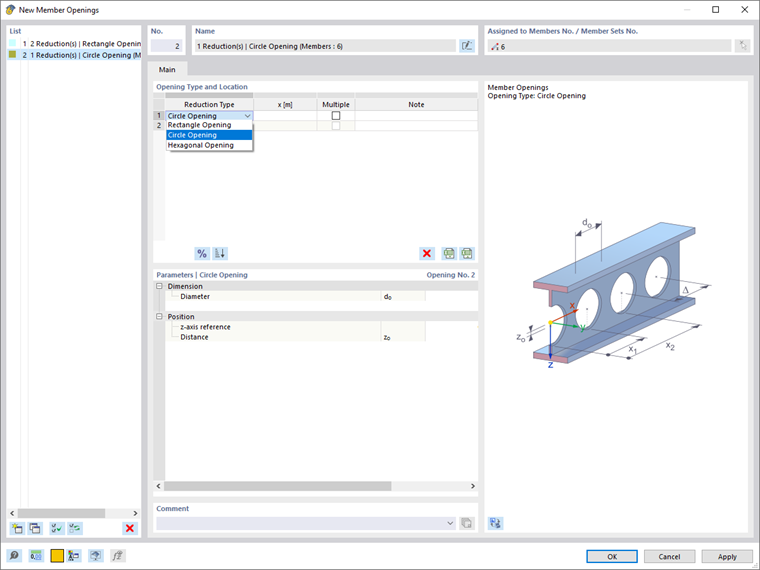

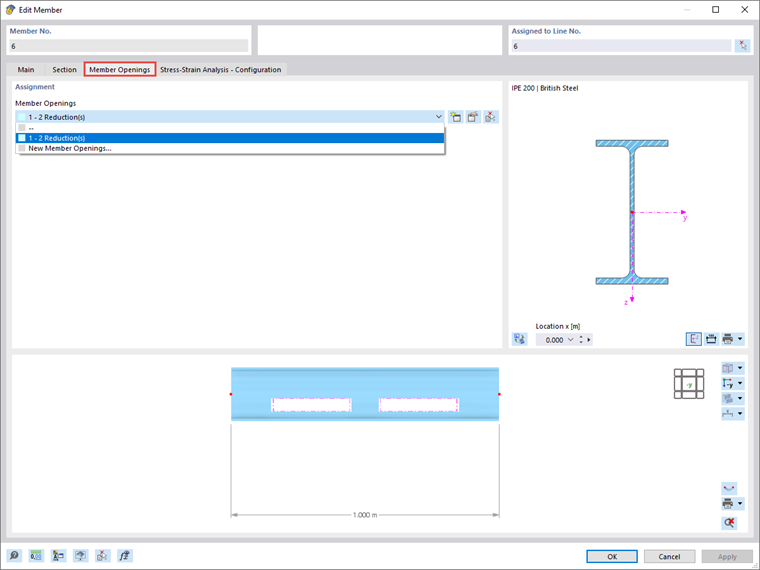

钢筋洞口选项可用于在腹板上插入洞口或突破。 在专门设置的选项卡中，可以从列表中选择现有的洞口（图 05）或新插入的洞口（图 06）。 定义的杆件洞口位于杆件类型下。

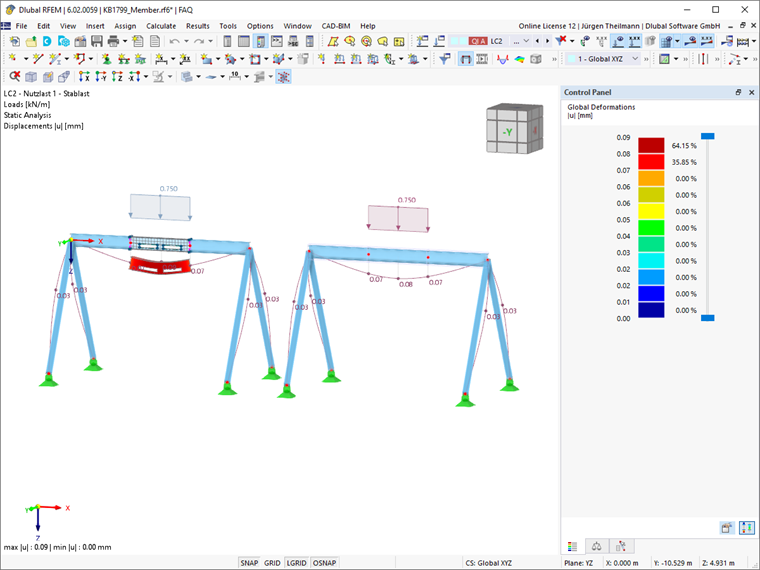

对面模型进行静力分析。 然后可以使用杆件和面的结果进行评估。 图 07 显示了基于全局变形的图 01 建模的比较。

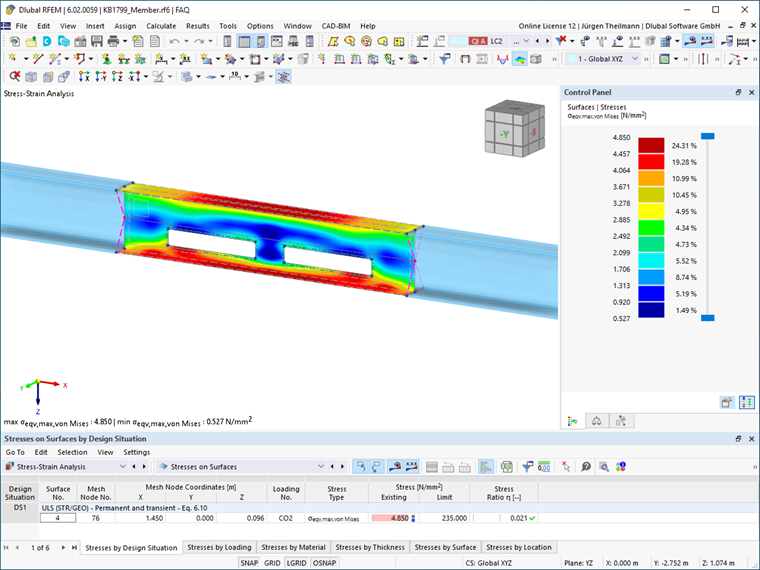

面内力也可以在例如应力-应变计算模块中进一步处理。 面模型中的应力分布分析如图 08 所示。
小结
通过使用杆件类型的面模型，杆件可以像面模型一样进行分析。 建模与使用任何其他杆件类型一样直观和简单。 程序使用自动生成的刚性杆件确保内力从面模型传递到连接的杆件上。 此外，还可以创建杆件洞口并在计算时将其考虑在内。
