Zastosowanie pręta typu Model powierzchniowy
Artykuł o tematyce technicznej
W wielu konstrukcjach szkieletowych zastosowanie prostego pręta nie jest już wystarczające. Często należy wziąć pod uwagę osłabienia przekroju lub otwory w belkach betonowych. Dla takich zastosowań dostępny jest typ pręta "Model powierzchniowy". Można go można zintegrować z modelem jak w przypadku każdego innego pręta i oferuje on wszystkie opcje modelu powierzchniowego. Ten artykuł techniczny pokazuje zastosowanie pręta typu Model powierzchniowy w istniejącym układzie konstrukcyjnym i opisuje integrację otworów pręta.

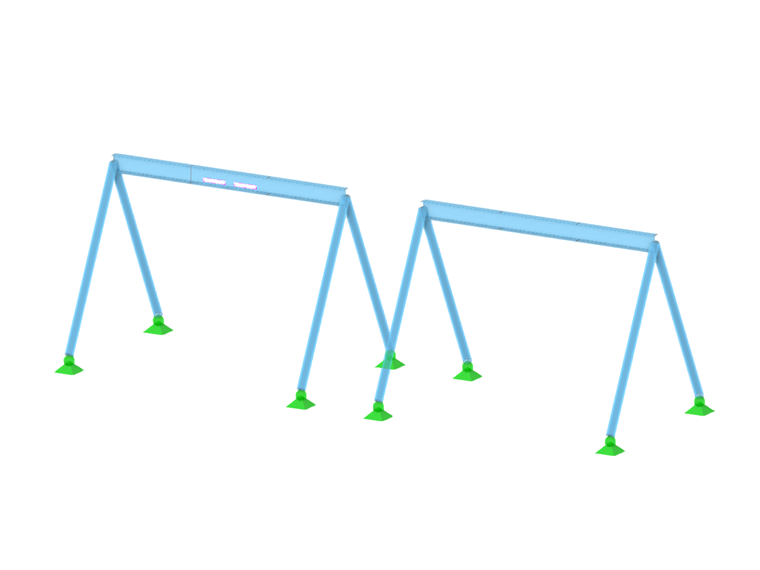

Przykład pokazany na rysunku 01 składa się z jednoprzęsłowego dźwigara podpartego na czterech słupach, każdy w dwóch różnych konstrukcjach, jeden jest pokazany jako czysty model prętowy (po prawej stronie na rysunku 01), a drugi jest zdefiniowany jako pręt typu model powierzchniowy.
W oknie dialogowym Edytuj pręt w polu Typ pręta znajduje się między innymi oznaczenie Model powierzchniowy. W przypadku wybrania tej opcji pojawi się również możliwość wstawiania otworów w prętach, jak pokazano na rysunku 02.

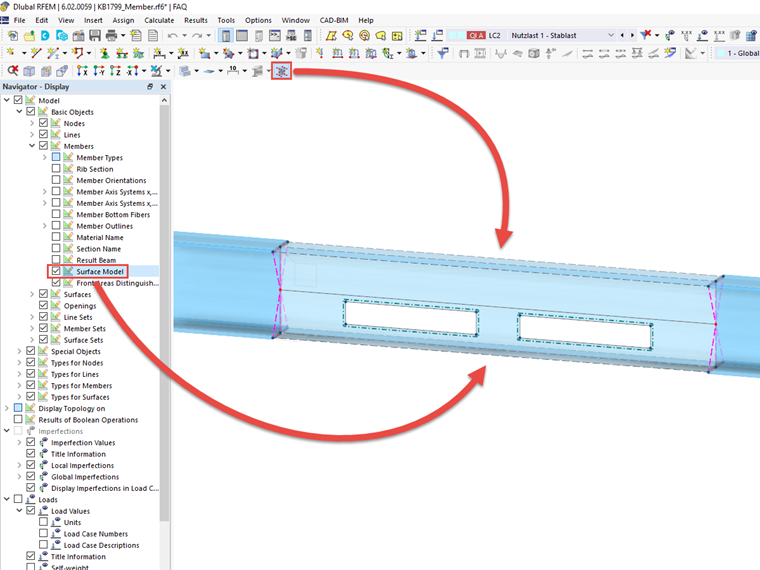

W przypadku pręta typu Modelu powierzchniowy pręt jest dostępny zarówno jako model prętowy, jak i układ powierzchniowy. Na rys. 03 pokazano dwie opcje przełączania renderowania między dwoma typami modeli, jedną za pomocą nawigatora wyświetlania, a drugą za pomocą odpowiedniego przycisku.

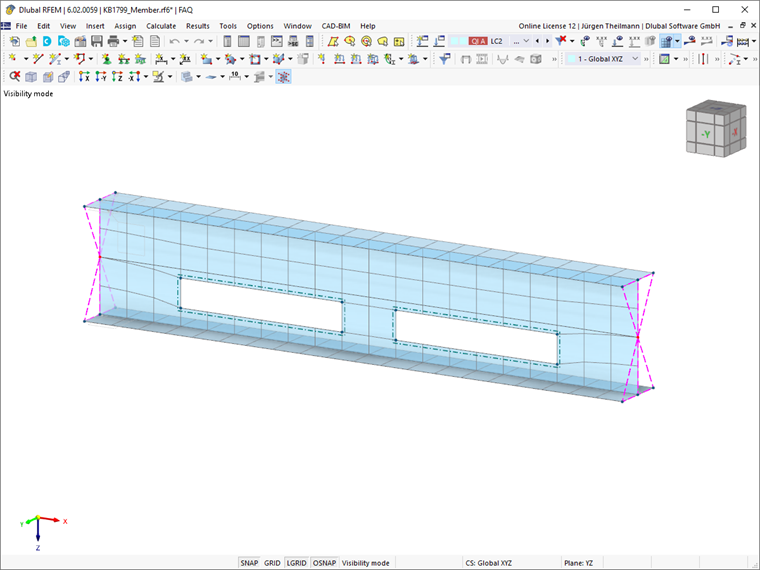

Rysunek 04 przedstawia wyizolowany model powierzchniowy pręta. Zastosowana siatka ES jest określana przez program za pomocą powierzchniowego zagęszczenia siatki, a grubości powierzchni są definiowane przez wybrany przekrój. Na obu końcach modelu powierzchniowego widoczna jest sieć sztywnych prętów. Służą one do przenoszenia sił wewnętrznych powierzchni i momentów na połączone pręty.

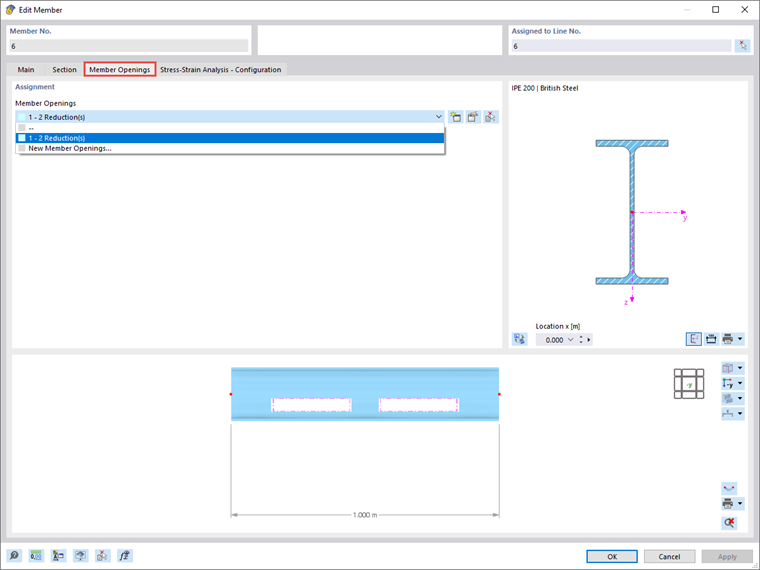

Opcja Otwory w prętach umożliwia wstawianie otworów lub przebić w środniku przekroju. W zakładce utworzonej w tym celu można wybrać z listy istniejące otwory (rys. 05) lub wstawić je ponownie (rys. 06). Zdefiniowane otwory w prętach znajdują się w nawigatorze pod Typami dla prętów.

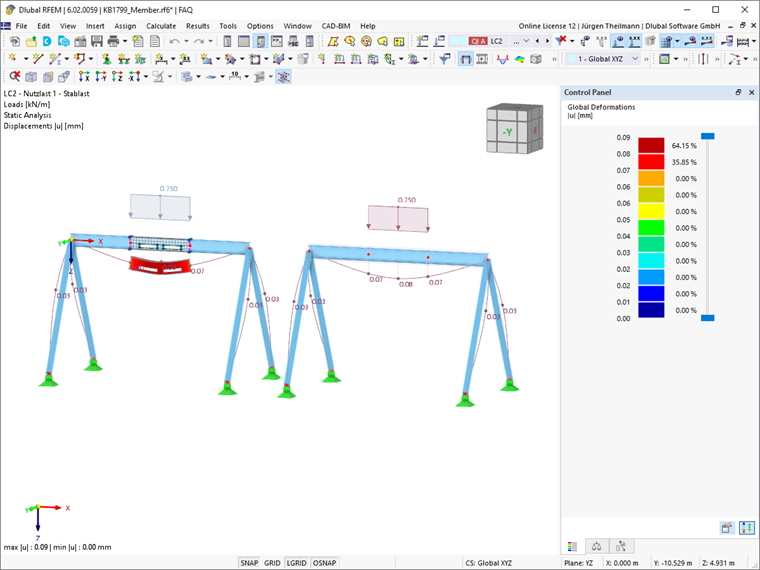

Dla modelu powierzchniowego przeprowadzana jest Analiza statyczna. Do oceny można następnie wykorzystać wyniki prętów i powierzchni. Rysunek 07 przedstawia porównanie modelowania z rysunku 01 w oparciu o globalne odkształcenia.

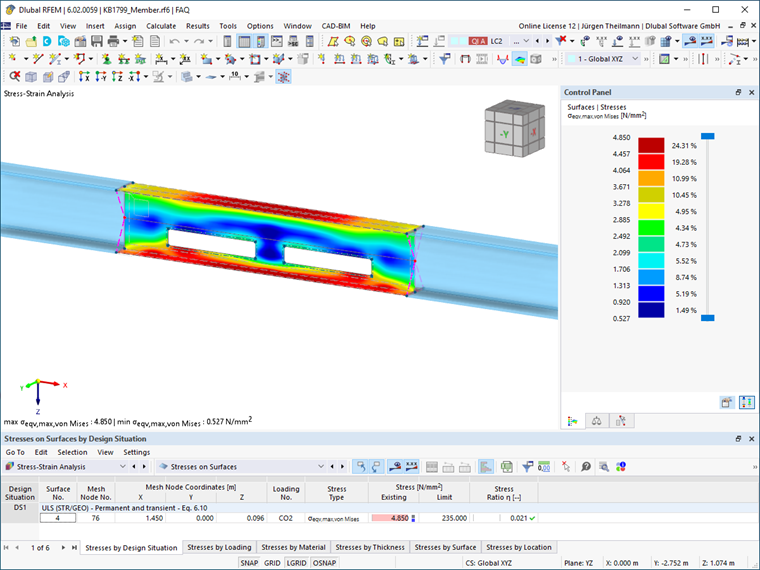

Siły wewnętrzne powierzchni można również przetwarzać dalej, na przykład w rozszerzeniu Analiza napreżeniowo-odkształceniowa. Analizę rozkładu naprężeń w modelu powierzchniowym pokazano na rysunku 08.
Podsumowanie
Typ pręta Model powierzchniowy umożliwia wygodną analizę prętów jako modeli powierzchniowych. Modelowanie jest tak samo intuicyjne i łatwe, jak w przypadku każdego innego typu pręta. Przenoszenie sił wewnętrznych z modelu powierzchniowego na połączone pręty zapewniane jest za pomocą automatycznie generowanych sztywnych prętów. Ponadto można tworzyć otwory w prętach i uwzględniać je w obliczeniach.
