Dimensionamento de estruturas de cabos no RFEM 6 e RSTAB 9

Este artigo irá mostrar como modelar e dimensionar estruturas de cabos no RFEM 6 e no RSTAB 9.

O dimensionamento de cabos no módulo "Dimensionamento de aço" ainda não foi implementado. No entanto, é possível dimensionar cabos no RFEM 6 ou no RSTAB 9 sem o módulo. O artigo a seguir mostra como fazê-lo e os aspetos a ter em atenção.

Secção do cabo e Material do cabo

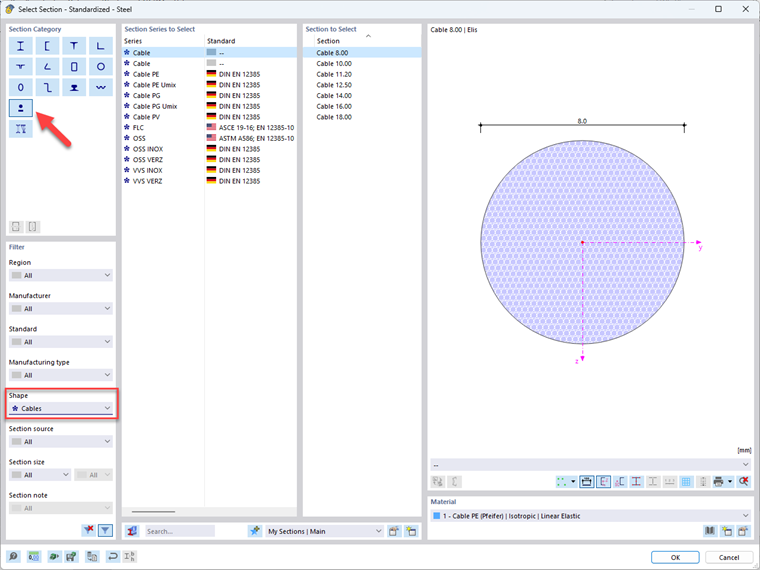

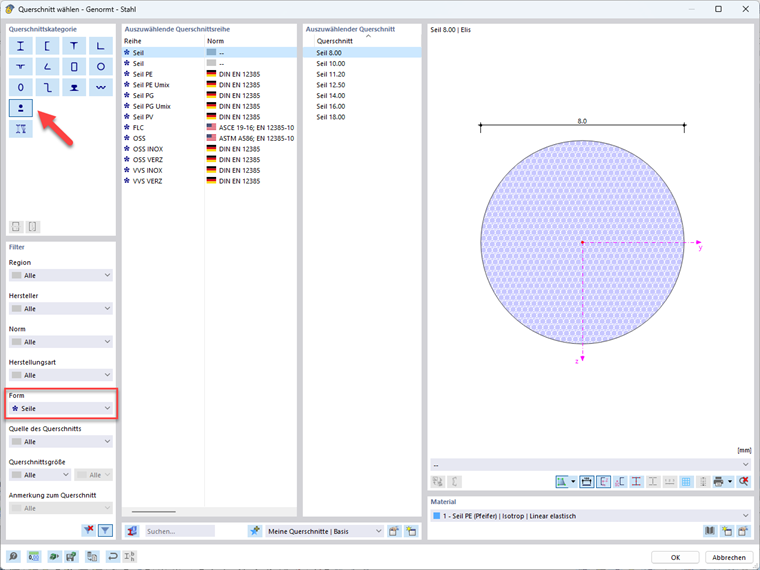

Na biblioteca de secções do RFEM 6 ou do RSTAB 9, encontra várias secções de cabos de vários fabricantes. Para fazer isso, selecione a categoria de secção "Secções de barra" e o filtro para o formato da secção "Cabos".

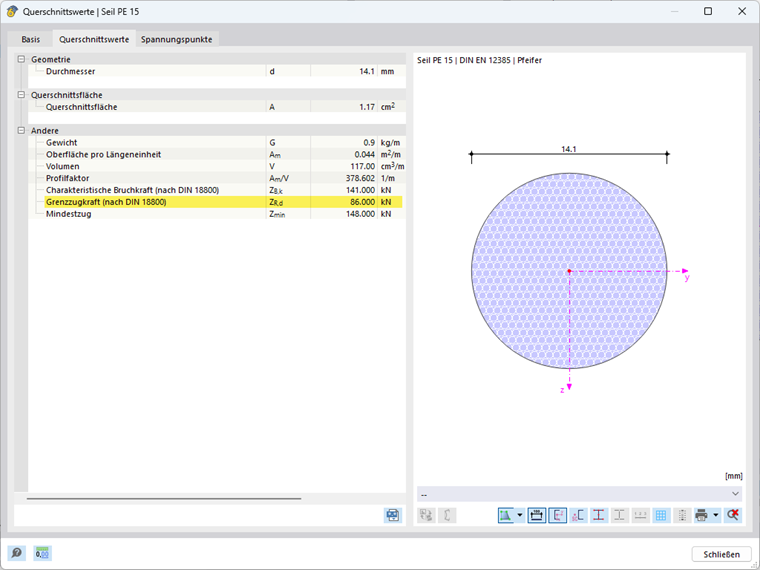

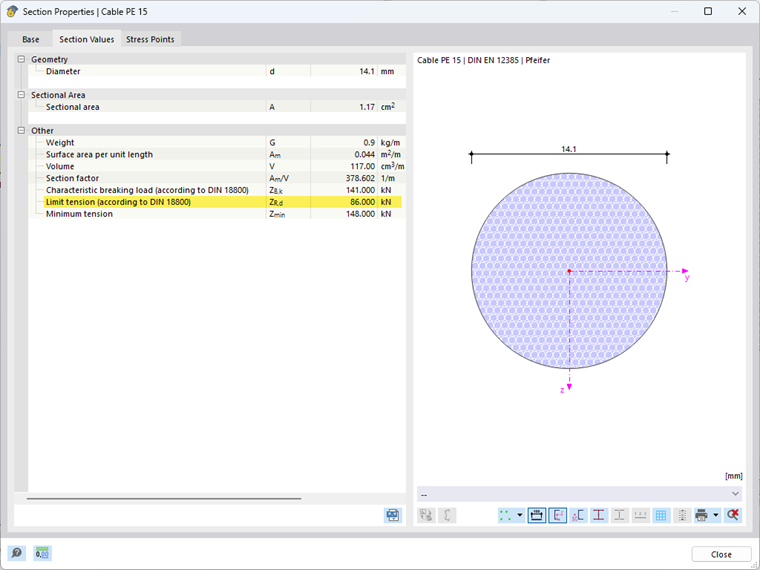

Uma particularidade das secções de cabo é que estas já têm uma força de tração limite armazenada e outros parâmetros de secção específicos do cabo.

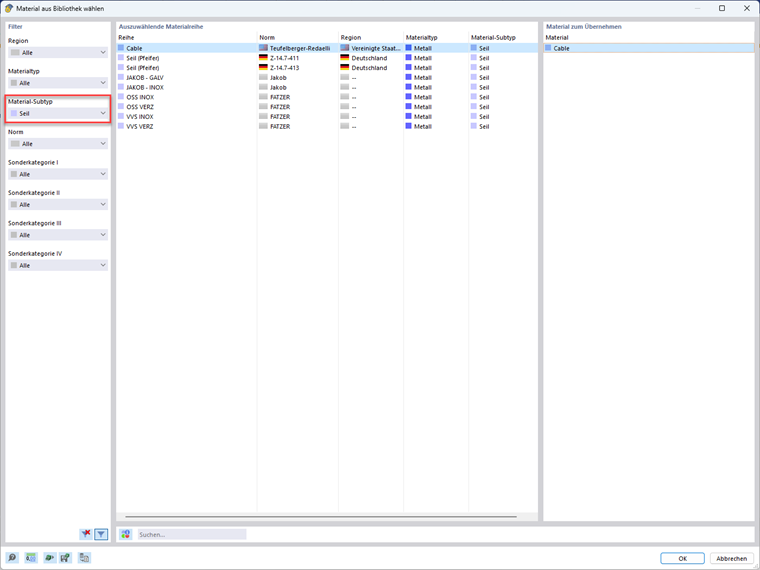

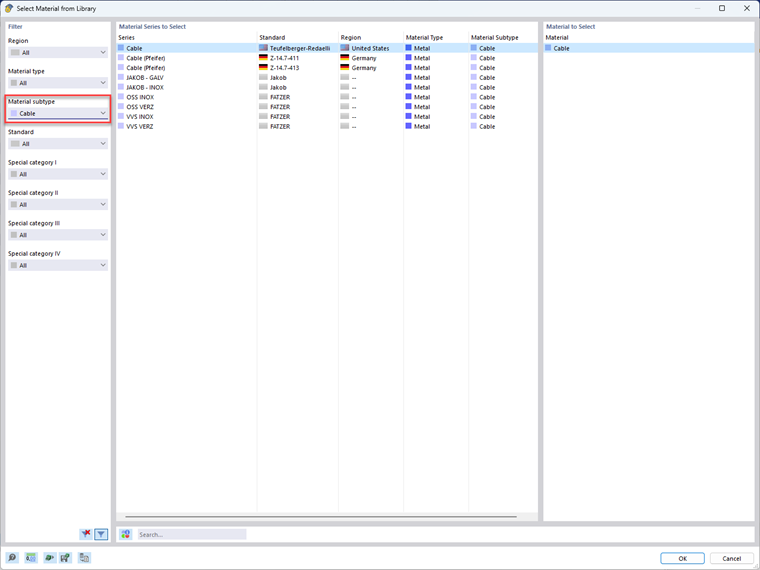

Também pode encontrar uma seleção de materiais para cabos na biblioteca de materiais do RFEM 6 ou do RSTAB 9 através da filtragem pelo subtipo de material "Cabo". Certifique-se de que a secção do cabo e o material do cabo correspondem sempre, caso contrário a força de tração limite especificada não pode ser garantida. Pretendendo utilizar um material diferente, pode selecionar uma secção de cabo não padronizada e sem especificação do fabricante.

Informação

Ao utilizar secções de cabo e materiais, selecione o tipo de barra "Cabo".

Modelação do sistema de cabos

Geralmente, os cabos têm uma flecha pretendida. Contudo, uma vez que o estado exato de deformação de um cabo sob carregamento não é conhecido inicialmente, é recomendado modelar o cabo como uma barra reta. Ao aplicar a alteração do comprimento como uma carga externa, pode influenciar a flecha do cabo e, portanto, também os esforços internos. Se é pretendido um estado final específico, por exemplo, uma flecha máxima de 1 m ou uma força de tração máxima de 10 kN, isto só pode ser alcançado iterativamente utilizando o caso de carga "Deformação axial".
O módulo "Form-finding" oferece uma solução mais elegante para isso. Assim, os estados finais podem ser definidos e calculados diretamente. O módulo "Form-finding" permite definir o estado final de destino em termos geométricos e em termos de valores de força.

Dimensionamento de cabos

No estado limite último, tem de ser verificada a conformidade da força de tração limite. O valor de cálculo da força de tração limite máxima permitida pode ser obtido a partir das propriedades da secção do cabo. O valor de cálculo da força no cabo corresponde ao esforço axial máximo no cabo. Estes podem facilmente ser representados como esforços internos da barra na análise estática. A verificação da carga de tração máxima é cumprida se a força axial máxima no cabo for inferior à força de tração limite do cabo.
Dependendo da aplicação, pode ser necessário realizar verificações de dimensionamento adicionais, tais como fadiga, vibração ou dimensionamento detalhado de ligações de cabos. Tenha em atenção as normas aplicáveis


Autor

O Eng.º Wante presta apoio técnico a clientes da Dlubal Software.
