Projektowanie konstrukcji kablowych w RFEM 6 i RSTAB 9

Z tego artykułu dowiesz się, jak modelować i wymiarować konstrukcje kablowe w programach RFEM 6 i RSTAB 9.

Wymiarowanie kabli w rozszerzeniu "Projektowanie konstrukcji stalowych" nie zostało jeszcze zaimplementowane. Niemniej jednak w programie RFEM 6 lub RSTAB 9 można wymiarować kable bez tego rozszerzenia. Poniższy artykuł pokazuje, jak to zrobić i na co należy zwrócić uwagę.

Przekrój kabla i materiał kabla

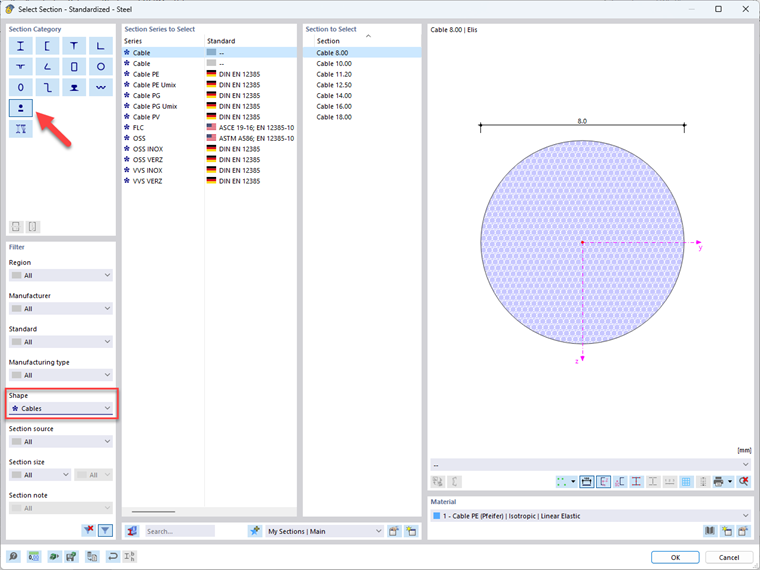

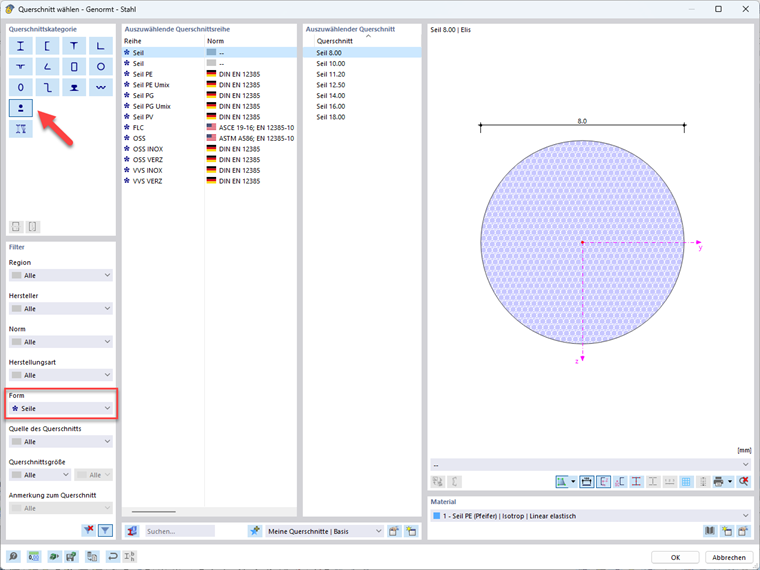

W bibliotece przekrojów programu RFEM 6 lub RSTAB 9 można znaleźć wybór przekrojów kabli różnych producentów. W tym celu należy wybrać kategorię przekroju 'Przekroje pręta' i filtrować według kształtu przekroju 'Kable'.

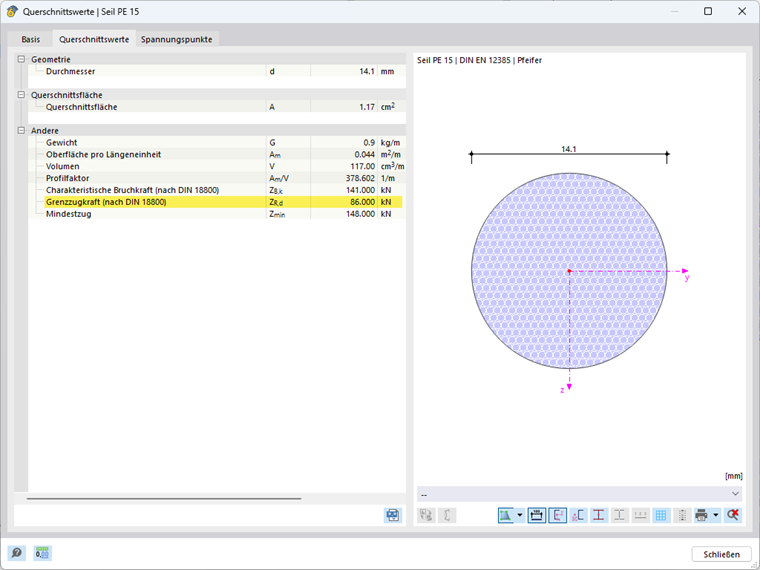

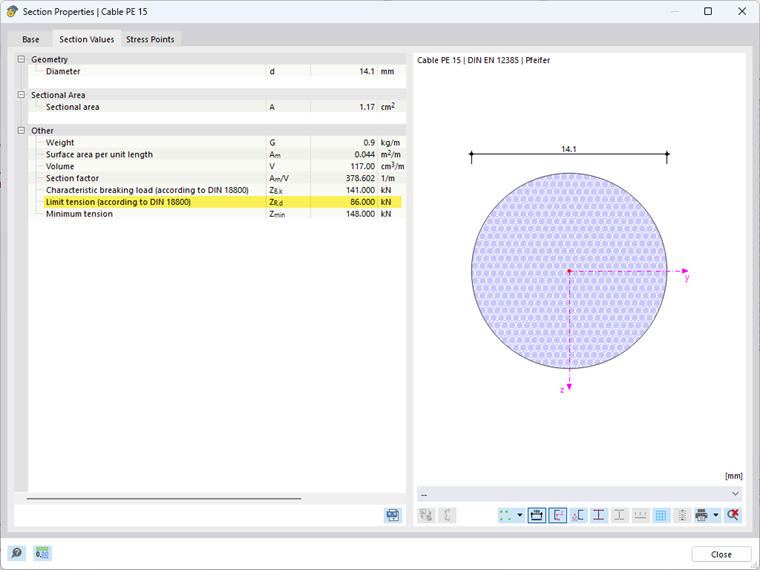

Cechą szczególną przekrojów kabla jest to, że mają już zapisaną graniczną siłę rozciągającą i inne parametry przekroju specyficzne dla danego kabla.

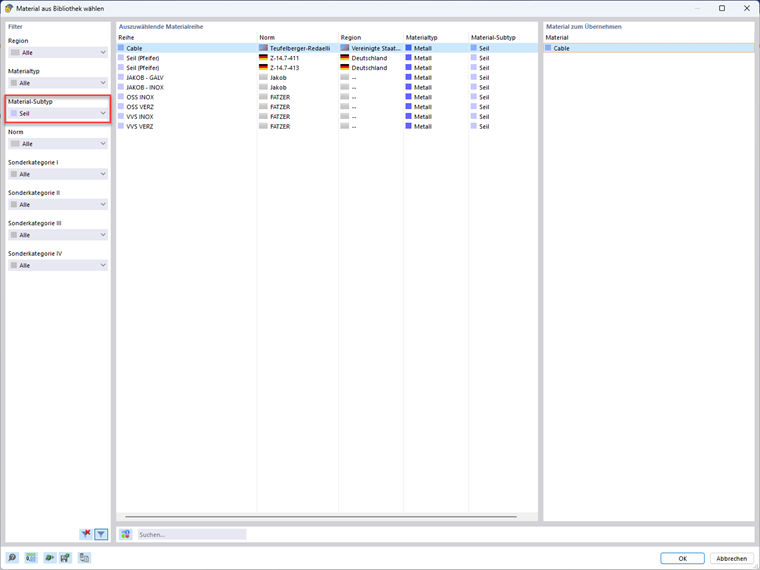

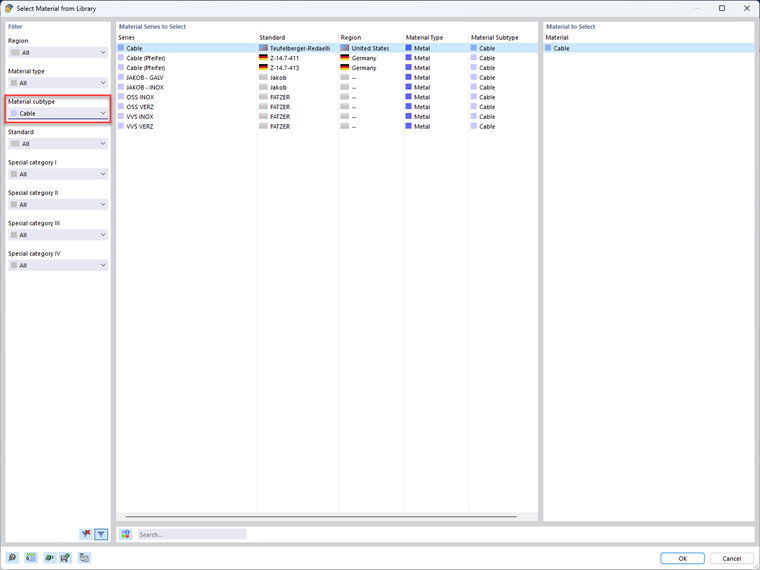

Wybór materiałów dla kabli można również znaleźć w bibliotece materiałów programu RFEM 6 lub RSTAB 9, filtrując według podtypu materiału "Kabel". Należy upewnić się, że przekrój poprzeczny kabla i materiał kabla zawsze pasują do siebie, w przeciwnym razie nie można zagwarantować podanej granicznej siły rozciągającej. Aby użyć innego materiału, można wybrać niestandardowy i niezgodny z wymaganiami producenta przekrój kabla.

Informacje

W przypadku używania przekrojów kabli i materiałów należy wybrać typ pręta „Kabel”.

Modelowanie konstrukcji kablowej

Kable uzyskują ugięcie zamierzone. Ponieważ jednak dokładny stan odkształcenia kabla pod obciążeniem nie jest początkowo znany, zaleca się modelowanie kabla jako pręta prostego. Stosując zmianę długości jako obciążenie zewnętrzne, można wpłynąć na ugięcie kabla, a tym samym również na siły wewnętrzne. Jeżeli pożądany jest określony stan końcowy, na przykład maksymalne ugięcie 1 m lub maksymalna siła rozciągająca 10 kN, można to osiągnąć tylko iteracyjnie, próbując z przypadkiem obciążenia "Odkształcenie osiowe".
Rozszerzenie "Form-Finding" oferuje bardziej eleganckie rozwiązanie. Dzięki temu stany końcowe można definiować i obliczać bezpośrednio. Rozszerzenie "Form-Finding" umożliwia zdefiniowanie docelowego stanu końcowego zarówno pod względem geometrycznym, jak i pod względem wartości sił.

Projektowanie kabli

W stanie granicznym nośności należy sprawdzić przestrzeganie granicznej siły rozciągającej. Wartość obliczeniową maksymalnej dopuszczalnej granicznej siły rozciągającej można przyjąć z właściwości przekroju kabla. Wartość obliczeniowa siły w kablu odpowiada maksymalnej sile osiowej w kablu. Można je łatwo wyświetlić jako siłę wewnętrzną pręta w analizie statycznej. Warunek maksymalnego obciążenia rozciągającego jest spełniony, jeżeli maksymalna siła osiowa w kablu jest mniejsza niż graniczna siła rozciągająca kabla.
W zależności od zastosowania, konieczne może być przeprowadzenie dodatkowych obliczeń, takich jak zmęczenie materiału, drgania lub szczegółowe obliczenia połączeń kablowych. Należy przestrzegać obowiązujących norm.
