Cálculo de estructuras de cables en RFEM 6 y RSTAB 9

Este artículo le mostrará cómo modelar y diseñar estructuras de cables en RFEM 6 y RSTAB 9.

El cálculo de cables dentro del complemento "Cálculo de acero" aún no se ha implementado. Sin embargo, es posible calcular cables en RFEM 6 o RSTAB 9 sin el complemento. El siguiente artículo muestra cómo hacerlo y a qué debe prestar atención.

Sección del cable y material del cable

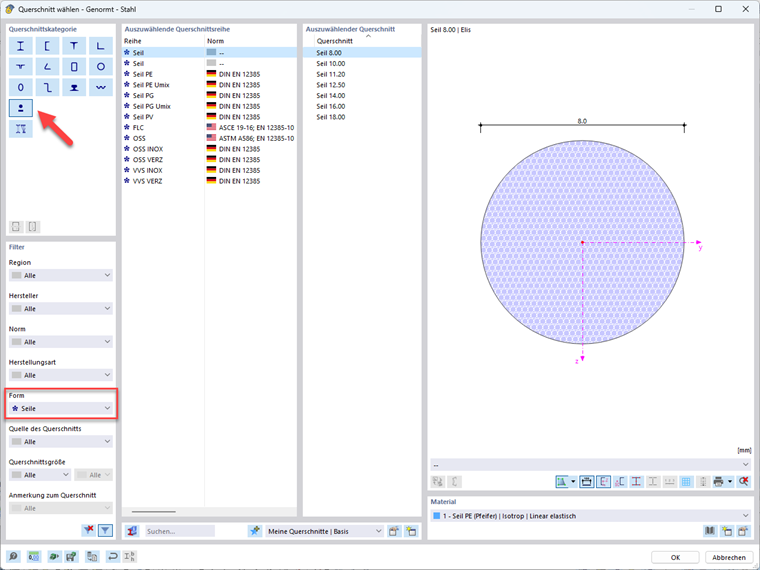

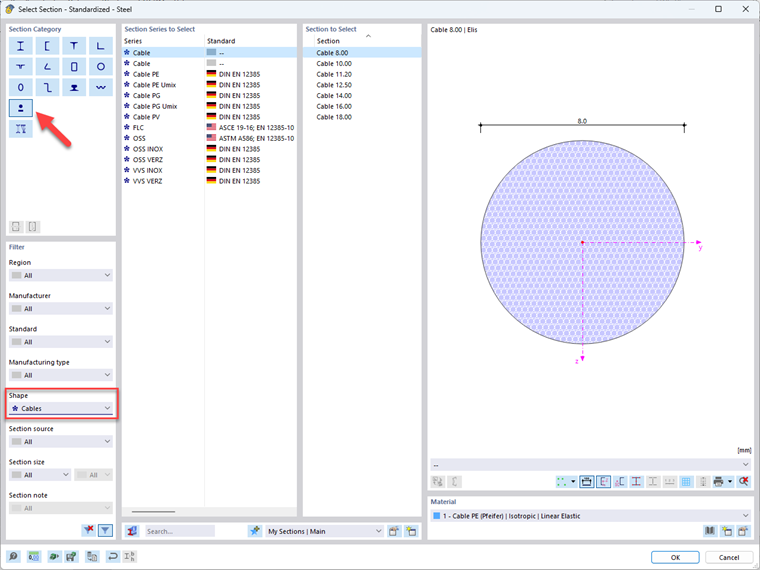

En la biblioteca de secciones de RFEM 6 o RSTAB 9, puede encontrar una selección de secciones de cables de varios fabricantes. Para hacer esto, seleccione la categoría de sección "Secciones de barras" y filtre para la forma de la sección "Cables".

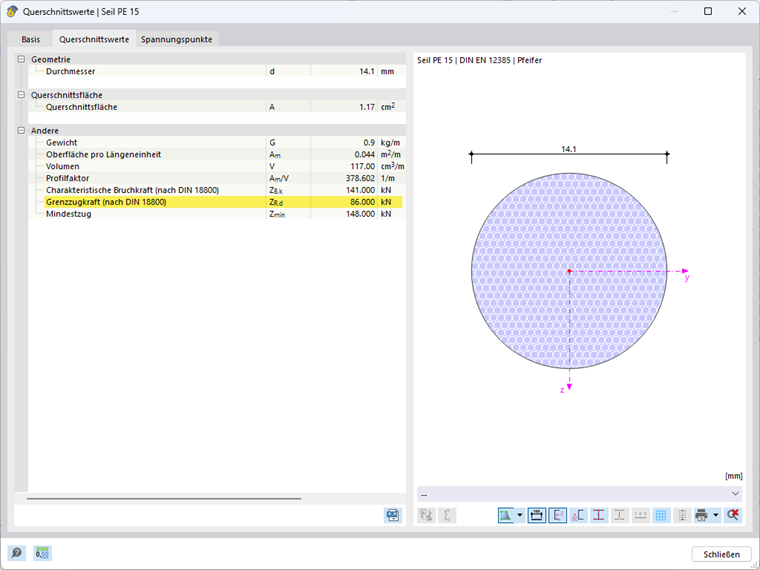

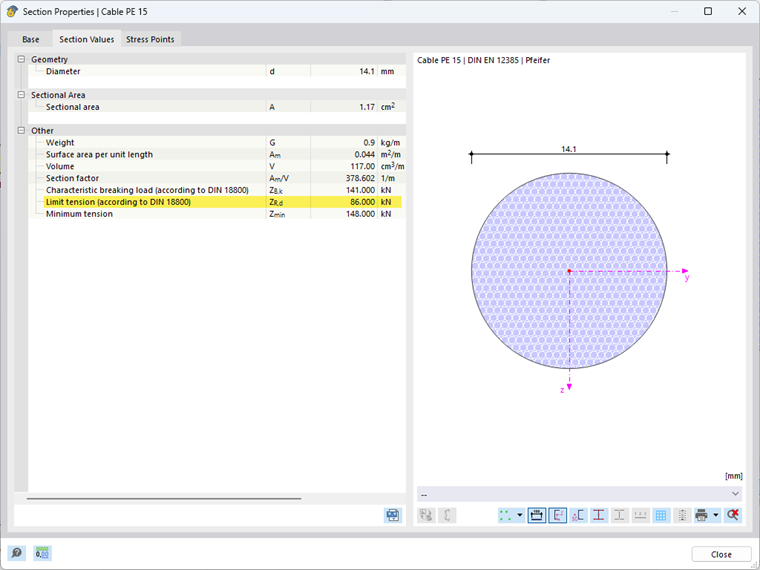

Una característica especial de las secciones de cable es que tienen una fuerza de tracción límite ya almacenada y otros parámetros de sección específicos del cable.

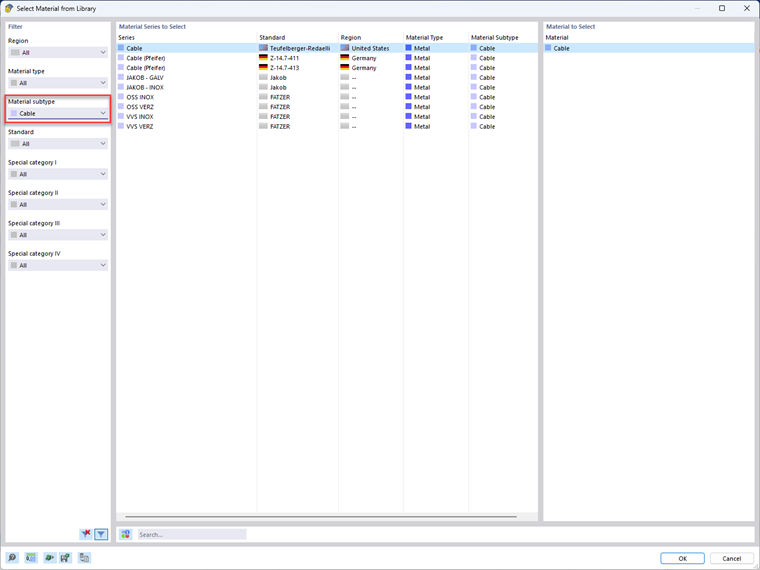

También puede encontrar una selección de materiales de cable en la biblioteca de materiales de RFEM 6 o RSTAB 9 filtrando en el subtipo de material "Cable". Asegúrese de que la sección del cable y el material del cable siempre coincidan, de lo contrario no se puede garantizar la fuerza de tracción límite especificada. Si desea utilizar un material diferente, puede seleccionar una sección de cable no estandarizada y no específica del fabricante.

Información

Al usar secciones de cable y materiales, seleccione el tipo de barra "Cable".

Modelado de la estructura del cable

Generalmente, los cables obtienen una flecha prevista. Sin embargo, dado que inicialmente no se conoce el estado exacto de deformación de un cable bajo carga, se recomienda modelar el cable como una barra recta. Al aplicar el cambio de longitud como una carga externa, puede influir en la flecha del cable y, por lo tanto, también en los esfuerzos internos. Si se desea un estado final específico, por ejemplo una flecha máxima de 1 m o una fuerza de tracción máxima de 10 kN, esto solo se puede lograr iterativamente probando con el caso de carga "Deformación axial".
El complemento "Búsqueda de forma" proporciona una solución más elegante para esto. Por lo tanto, los estados finales se pueden definir y calcular directamente. El complemento "Búsqueda de forma" le permite definir el estado final de destino tanto geométricamente como en términos de valores de fuerza.

Cálculo de cables

En el estado límite último, se debe comprobar el cumplimiento del esfuerzo límite de tracción. Puede tomar el valor de cálculo del esfuerzo límite de tracción máximo admisible de las propiedades de la sección del cable. El valor de cálculo del esfuerzo del cable corresponde al esfuerzo axil máximo en el cable. Puede mostrarlos fácilmente como un esfuerzo interno de la barra dentro del análisis estático. El cálculo de la carga de tracción máxima se cumple si el esfuerzo axil máximo en el cable es menor que el esfuerzo de tracción límite del cable.
Dependiendo de la aplicación, puede ser necesario realizar más comprobaciones de diseño, como la fatiga, la vibración o el diseño detallado de las conexiones de los cables. Tenga en cuenta las normas aplicables.
