A opção mais inteligente é certamente a função de interseção. A interseção é ajustada automaticamente quando a geometria é alterada, independentemente dos tipos de superfície utilizados. Desta forma, pode editar facilmente o modelo.

A desvantagem desta função é que a velocidade de trabalho diminui no caso de várias intersecções maiores, uma vez que as linhas de intersecção e, portanto, toda a estrutura tem de ser constantemente recalculada.

Dicas

Ao editar tal modelo, alterne temporariamente para o modo de estrutura de arame. Assim, o cálculo do modelo é suprimido para a representação, o que pode ser muito demorado para modelos complexos. Para fins de verificação, pode voltar ao modo de representação a qualquer momento.

As interseções devem ser sempre criadas uma após a outra, ou seja, para duas superfícies em cada caso apenas, caso contrário, as linhas de interseção de todas as superfícies selecionadas seriam calculadas e as superfícies seriam divididas no número correspondente de superfícies parciais. Isso levaria a um esforço adicional significativo para a desativação e a uma desaceleração devido ao maior número de linhas de intersecção.

Outra forma de criar tal nó é utilizar a função "Unir linhas/barras" (no menu "Ferramentas") e editar as linhas de contorno da superfície de tal forma que as partes da superfície que se encontram no nó já não estão disponíveis ... Esses modelos podem ser editados mais rapidamente porque o modelo não precisa ser recalculado após cada alteração. Esta opção pode ser implementada rapidamente ao definir todas as superfícies como superfícies "planas". No entanto, não podem ser facilmente utilizados para ligar superfícies curvas (tais como tubos).

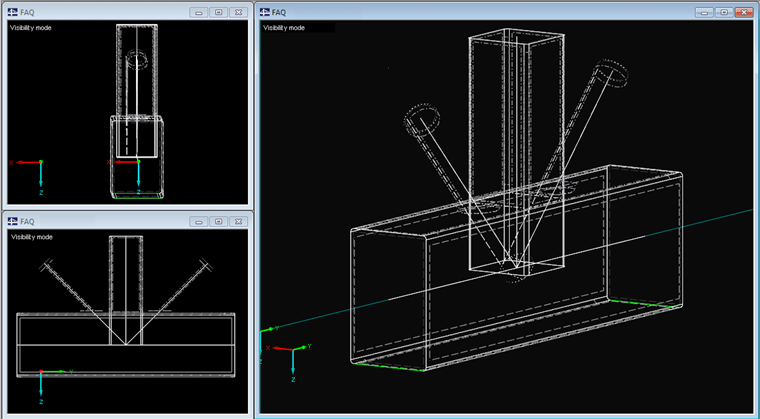

Nós com interseções no modelo de estrutura de arame

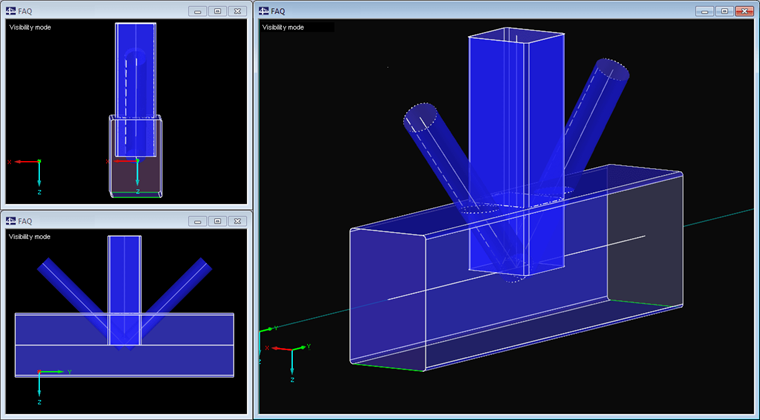

Nós com interseções no modelo representado

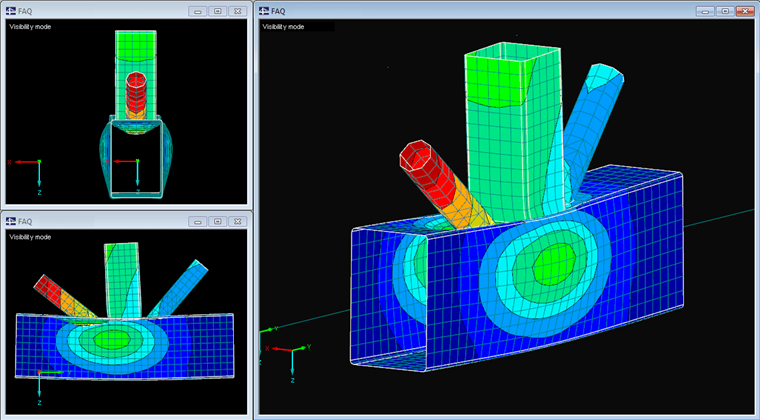

Nós com superfícies que se cruzam
