Tengo un nudo de cercha al que están unidas varias secciones huecas rectangulares (modeladas como estructura de cubierta de EF). Para la creación de una conexión realista, es necesario eliminar esas partes superficiales de algunas secciones que se encuentran en el nudo.

Lo hice modelando intersecciones y desactivando las partes superficiales correspondientes. Pero trabajar con esta estructura es mucho más lento. ¿Hay alguna otra posibilidad fácil de usar para generar el nudo?

Respuesta

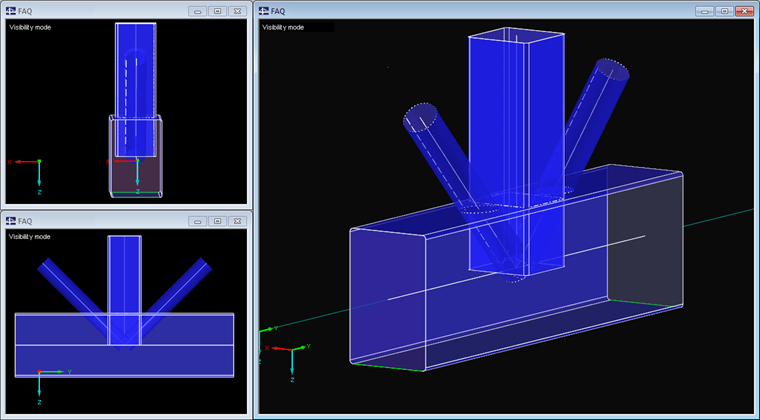

La forma más elegante de generar una estructura mientras describe el nudo de cercha es usar la función de intersección. Con esta función, la intersección se ajustará automáticamente al cambiar la geometría de los elementos de intersección, independientemente de los tipos de superficie que se utilicen. Por lo tanto, la edición posterior de la estructura es muy fácil.

La desventaja de esta función es que la velocidad de funcionamiento se ralentiza en ordenadores lentos si se calculan varias intersecciones grandes, porque las líneas de intersección, y por lo tanto toda la estructura, se deben volver a calcular permanentemente.

Consejo:

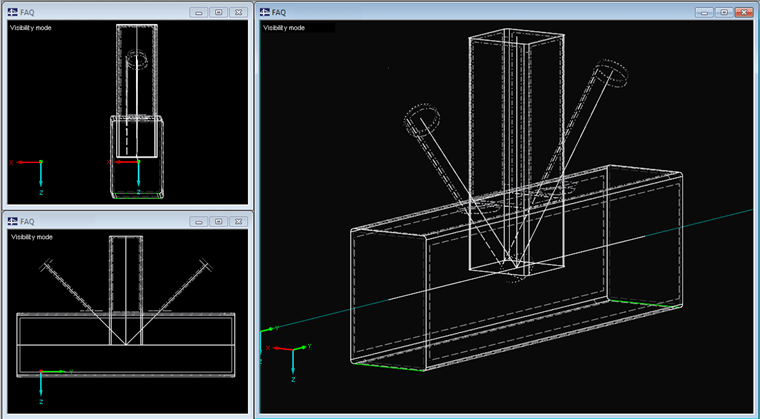

Cambie al modo del modelo de estructura alámbrica temporalmente al editar dicha estructura. De esta forma, se evita el cálculo del modelo para el renderizado, que puede llevar mucho tiempo para estructuras complicadas. En todo momento es posible volver al modo de renderizado para comprobar los motivos.

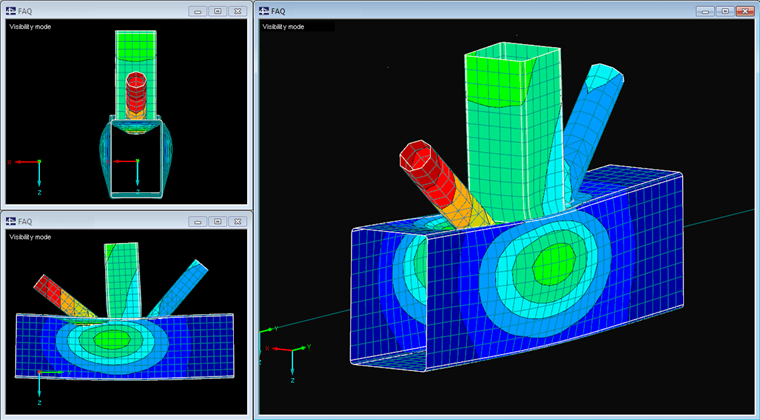

Las intersecciones siempre se deben crear una después de la otra, es decir, crear cada una para dos superficies solamente, ya que de lo contrario se calcularían las líneas de intersección de todas las superficies seleccionadas y las superficies se subdividirían en un número correspondiente de subtratas, lo que resulta en más trabajo al desactivar y en otra desaceleración debido a un mayor número de líneas de intersección.

Otra posibilidad para crear dicho nudo es mantener los puntos de intersección utilizando la función "Conectar líneas" (en el menú Herramientas) y editar las líneas de contorno de superficie de forma que los componentes de superficie que se encuentran en el nudo ya no estén existente. Las estructuras modeladas de esta forma se pueden editar más rápido porque no es necesario volver a calcular la estructura después de cada modificación. Esto es fácilmente posible en su caso ya que todas las superficies se definen como superficies "planas". Sin embargo, no es posible conectar superficies curvas (p. Ej. Tuberías) utilizando esta función.
